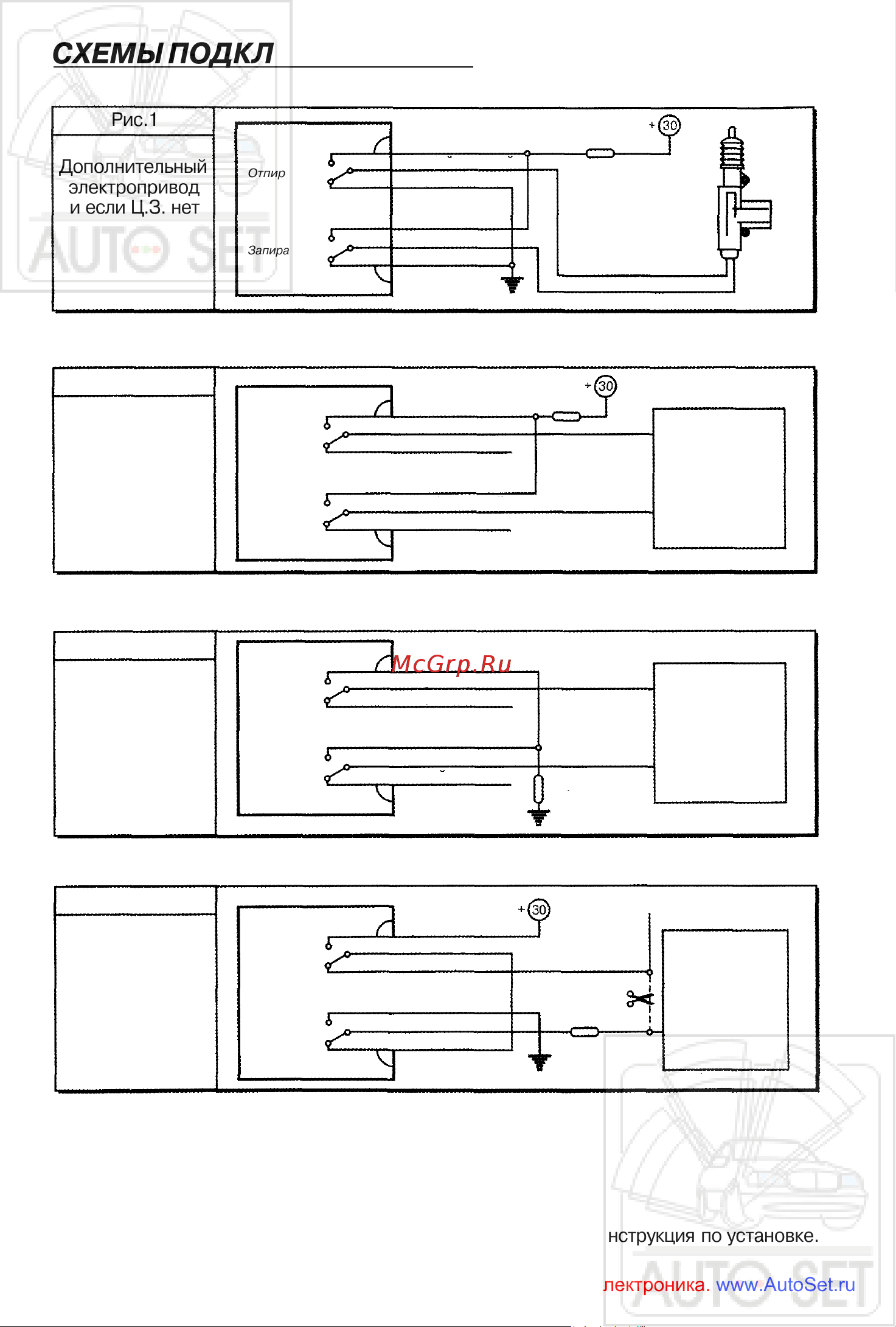

СХЕМЫ ПОДКЛЮЧЕНИЯ К ЦЗ
Инструкция по установке.
6
Пневмо
Ц.З.
(Audi,
Mercedes)
Отпирание
Запирание
Серый/желтый
Серый/красный
Красный/желтый
1-3А
Компрессор
Провод из водительской двери
Красный/черный
Голубой/красный
Голубой/желтый
Рис.4
Негативное
управление
Ц.З.
Рис.3
Отпирание
Запирание
Красный/желтый
Серый/красный
Серый/желтый
1- ЗА
Отпирание
Блок
центрального
замка.
Запирание
Красный/черный
Голубой/красный
Голубой/желтый
Отпирание
Блок
центрального
замка.
Запирание
1-3А
Красный/черный
Голубой/красный
Голубой/желтый
Красный/желтый
Серый/красный
Серый/желтый
Отпирание
Запирание
Позитивное
управление
Ц.З.
Рис.2
Дополнительный
электропривод
и если Ц.З. нет
Рис.1
Отпирание
Запирание
Красный/желтый
Серый/красный
Серый/желтый
Красный/черный
Голубой/красный
Голубой/желтый
15А
