ПОДКЛЮЧЕНИЕ ДЛЯ РЕАЛИЗАЦИИ ФУНКЦИИ ПОСТАНОВКИ НА ОХРАНУ ПРИ ЗАПУЩЕННОМ ДВИГАТЕЛЕ

Вы можете использовать Синий провод системы для того, чтобы система подавала питание на замок зажигания в течение определенного времени. В этом

случае Вы сможете ставить систему в режим охраны с заведенным двигателем, не оставляя ключи в замке зажигания (если программируемая

функция # 10 включена).

Для реализации данной функции:

a) Оранжевый/Черный провод системы ДОЛЖЕН использоваться для блокировки цепи зажигания.

b) Включите программируемую функцию # 10 (возможность постановки автомобиля на охрану с работающим двигателем).

c) Запрограммируйте выход 2го канала системы (Синий провод) как "постоянный" (функция # 18);

d) Подсоедините Синий провод системы к контакту # 85 дополнительного реле.

e) Подсоедините контакты # 86 и # 30 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в поло-

жениях "ВКЛ" (ON) и "ЗАПУСК" (CRANK) и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт # 86 реле

должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажигания.

f) Подсоедините контакт # 87 реле к постоянному питанию +12В через предохранитель.

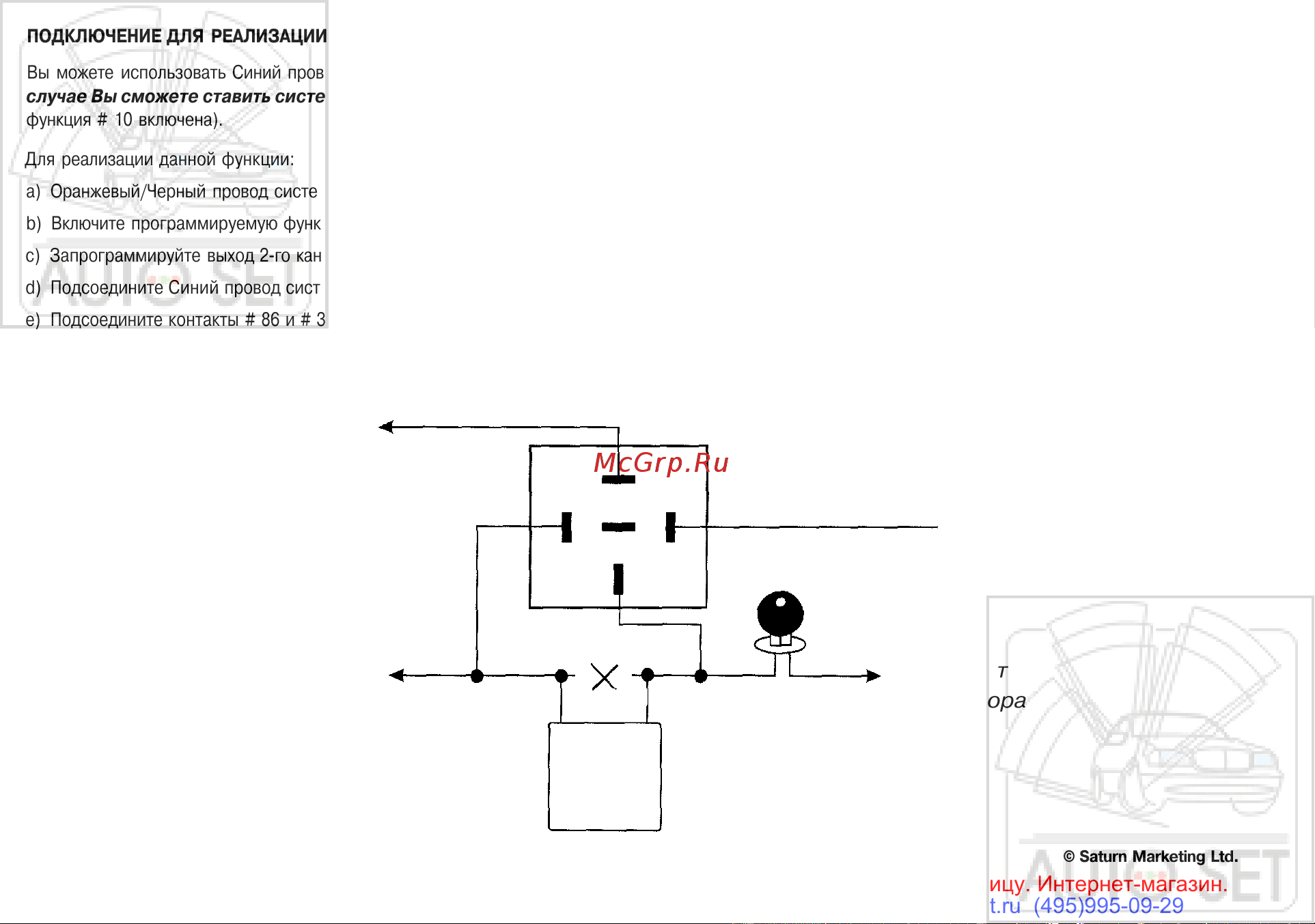

реле блокировки

цепи зажигания

Замок

зажигания

+12В

от

аккумулятора

A.P.S. 25S0 "Инструкция по установке и эксплуатации"

СИНИЙ ()

к катушке

зажигания

+ 12В
