ALLIGATOR SM-4200 “Инструкция по установке” rev A © Saturn Marketing Ltd.

5) Если автомобиль оборудован электрическими стеклоподъемниками СЕРЫЙ провод может быть также

запрограммирован как “отрицательный выход для закрывания окон автомобиля при постановке

системы на охрану” (программируемая функция № 2.9).

В этом случае СЕРЫЙ провод также уже более не будет замыкаться на “массу” при одновременном нажа-

тии кнопок

и передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на “массу” на 30 секунд

после постановки системы на охрану. Нажатие кнопки

передатчика в течение этих 30 секунд остановит

работу данного выхода системы (система при этом останется в режиме охраны).

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-

томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-

ход активизирован + еще 3 секунды.

Подсоединение: Найдите провод

штатного модуля управления электрическими стеклоподъемниками ав-

томобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините СЕРЫЙ провод к

данному проводу. При необходимости используйте дополнительное реле.

6) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход для управления

внутрисалонным освещением автомобиля” и в этом случае он также уже более не будет замыкаться

на “массу” при одновременном нажатии кнопок

и передатчика. Вместо этого СЕРЫЙ провод будет

замыкаться на “массу” на 30 секунд после снятия системы с охраны и импульсно при срабатывании систе-

мы, обеспечивая включения внутрисалонного освещения (при установке дополнительного реле).

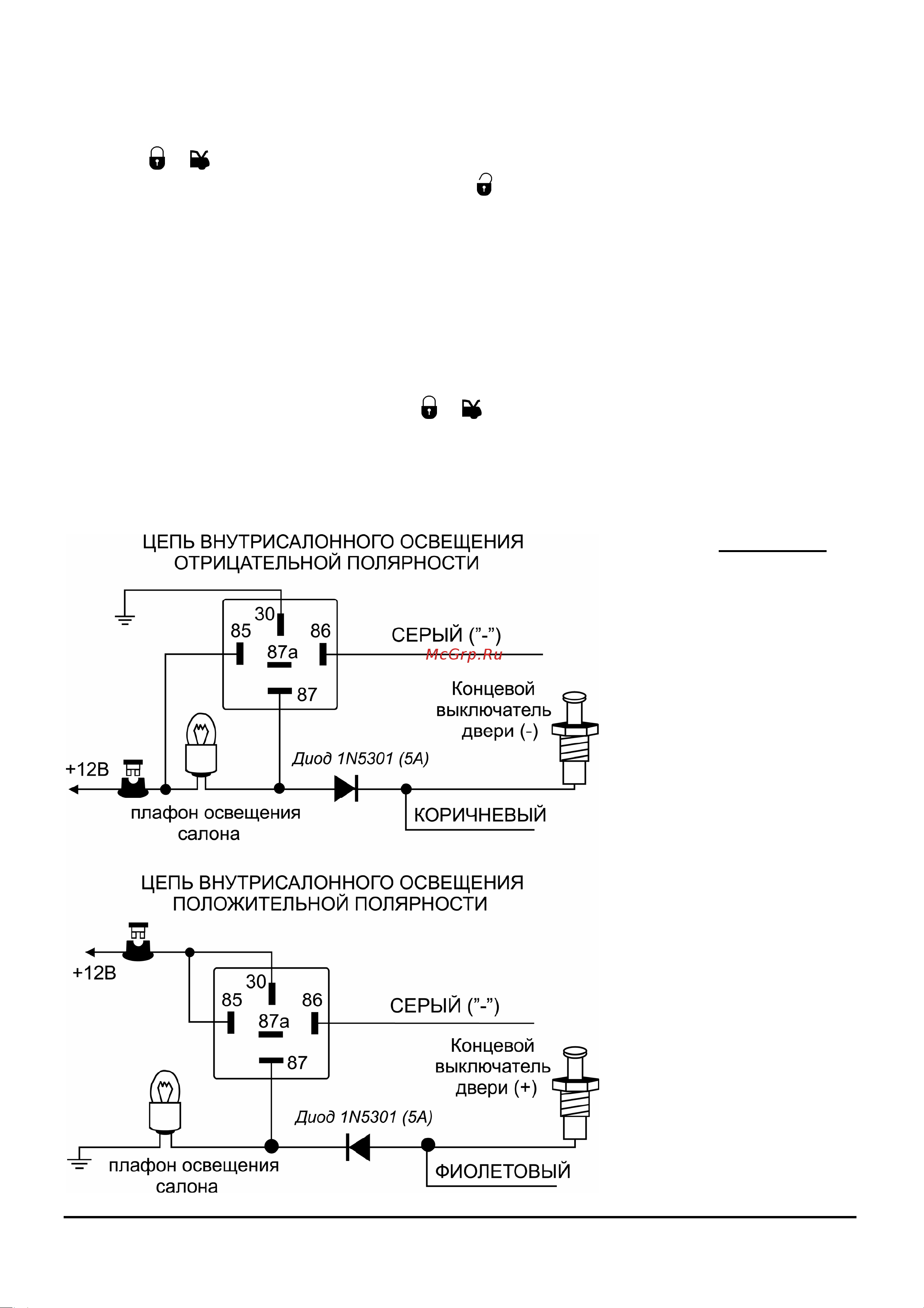

Подсоединение: Подсоедините СЕРЫЙ провод к контакту № 86 дополнительного 30А реле и подсоедини-

те контакт № 85 реле к +12В через предохранитель.

Подсоедините остальные контакты реле в соответст-

вии с полярностью цепи внутрисалонного освещения автомобиля как показано на схемах.

ВНИМАНИЕ: Обязательно

ис-

пользуйте диод для изолирова-

ния цепи управления внутриса-

лонным освещением от цепи

триггера двери. В противном

случае не сможет правильно ра-

ботать функция пассивной по-

становки на охрану и функция

автоматической повторной по-

становки системы в режим охра-

ны.
