ALLIGATOR SM-3300 “Инструкция по установке” rev A © Saturn Marketing Ltd.

ТЕМНО-СИНИЙ/ЖЕЛТЫЙ ПРОВОД: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА

КАНАЛА 2 СИСТЕМЫ

Подсоединение данного провода определяет полярность сигнала силового выхода канала 2 системы (см.

ТЕМНО-СИНИЙ провод выше)

Подсоединение:

♦ Для того чтобы силовой выход канала 2 был отрицательной полярности, подсоедините ТЕМНО-

СИНИЙ/ЖЕЛТЫЙ провод к “массе”.

♦ Для того чтобы силовой выход

канала 2 был положительной полярности, подсоедините ТЕМНО-

СИНИЙ/ЖЕЛТЫЙ провод к +12В через предохранитель.

ТЕМНО-СИНИЙ ПРОВОД: СИЛОВОЙ (15А) ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 С ВЫБИРАЕМОЙ

ПОЛЯРНОСТЬЮ СИГНАЛА (ВЫХОД ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ ПЕЙДЖЕРОМ / ВЫХОД

ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ / ВЫХОД ДЛЯ ДОПОЛНИТЕЛЬНОЙ БЛОКИРОВКИ ДВИГАТЕ-

ЛЯ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ)

В зависимости от состояния

программируемой функции № 20 ТЕМНО-СИНИЙ провод системы может ис-

пользоваться как:

♦ силовой выход канала 2 с выбираемой полярностью сигнала (заводская установка функции № 20)

♦ выход для управления дополнительным пейджером

♦ выход для закрывания окон автомобиля при постановке системы на охрану

♦ выход для дополнительной блокировки двигателя НЗ реле

♦ выход

для управления внутрисалонным освещением автомобиля

1) По умолчанию ТЕМНО-СИНИЙ провод запрограммирован как “выход канала 2 системы” и на ТЕМНО-

СИНЕМ проводе появится сигнал определенной полярности на 1 секунду при нажатии и удерживании кноп-

ки

передатчика на 3 секунды при выключенной охране и выключенном зажигании. Данный выход дол-

жен использоваться для дистанционного открывания электрического замка крышки багажника (если авто-

мобиль им оборудован).

Выход канала 2 системы будет также работать при включенном зажигании, но только если в этот момент

открыта одна из дверей автомобиля. Это предотвратит случайное открывание

багажника при движении ав-

томобиля.

Если же выход канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-

временно отключит вход датчика удара, вход дополнительного датчика и триггер капота/багажника для то-

го, чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как ба-

гажник будет закрыт

, система опять автоматически возьмет эти цепи под охрану.

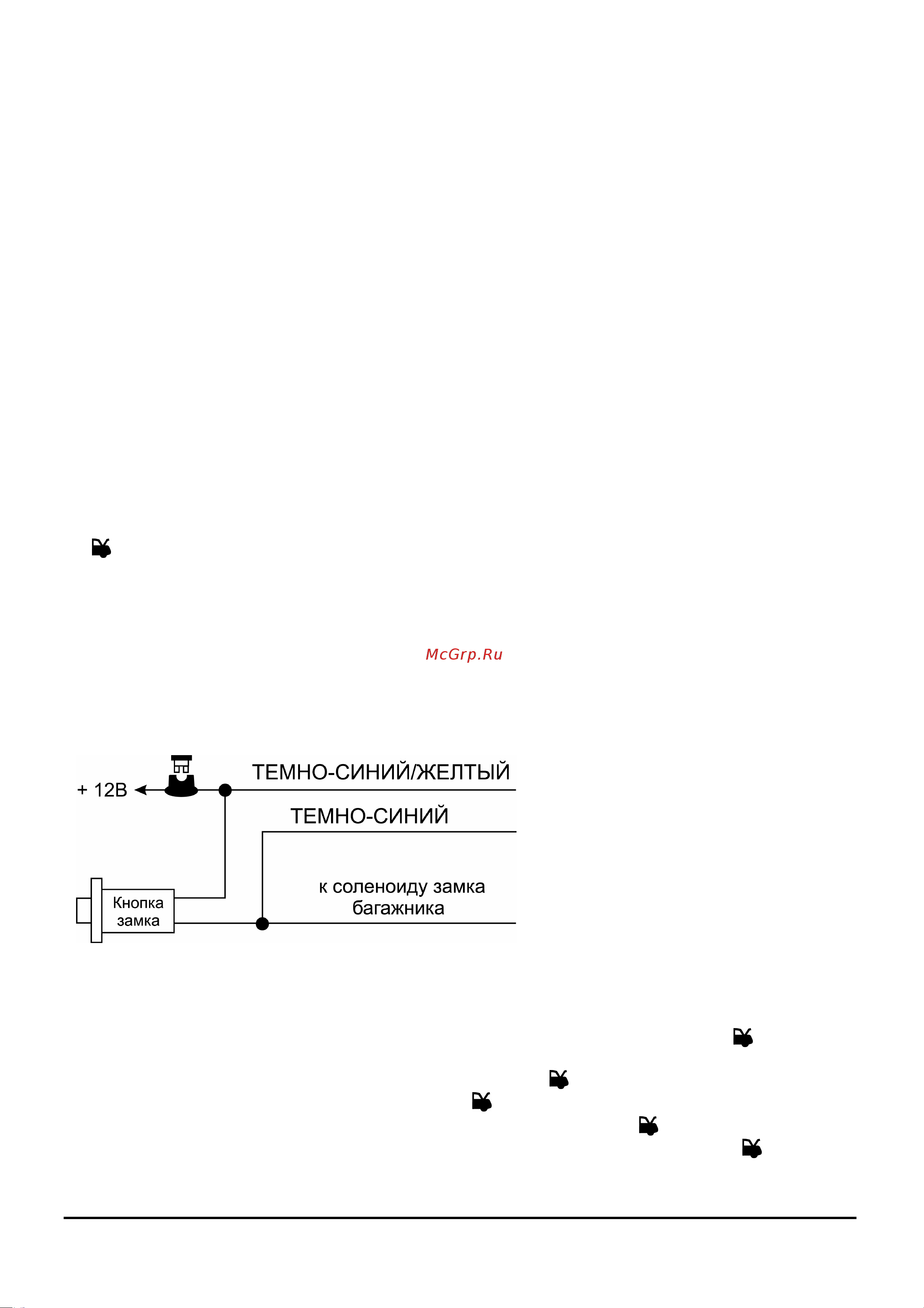

Подсоединение: Для дистанционного отпи-

рания замка багажника подсоедините ТЕМ-

НО-СИНИЙ провод и ТЕМНО-СИНИЙ/ ЖЕЛ-

ТЫЙ провод системы как показано на схеме.

2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-

ными иными дополнительными устройствами. Режим работы выхода канала 2 системы в этом случае

может быть запрограммирован при установке системы (программируемая функция № 19) как

♦ “импульсный” сигнал, активизируемый на 1 секунду или на все время, пока кнопка

передатчика

удерживается в нажатом положении, но не более 25 секунд;

♦ “постоянный” сигнал, активизируемый при нажатии кнопки

передатчика на 3 секунды и работаю-

щий до следующего нажатия и удерживания кнопки

передатчика на 3 секунды.

♦ “таймерный 30-секундный” сигнал, активизируемый при нажатии кнопки

передатчика на 3 секунды

и работающий в течение 30 секунд либо до следующего нажатия и удерживания кнопки

передатчика

на 3 секунды.
