ALLIGATOR SM-3300 “Инструкция по установке” rev A © Saturn Marketing Ltd.

ПОДСОЕДИНЕНИЕ ПРОВОДОВ СИСТЕМЫ

16-КОНТАКТНЫЙ РАЗЪЕМ (верхний ряд):

ЗЕЛЕНЫЙ/ЖЕЛТЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИ-

ТЕЛЬНЫМ ПЕЙДЖЕРОМ (ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ / ВЫ-

ХОД ДЛЯ ДОПОЛНИТЕЛЬНОЙ БЛОКИРОВКИ ДВИГАТЕЛЯ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСА-

ЛОННЫМ ОСВЕЩЕНИЕМ) (требуется установка дополнительного реле)

В зависимости от состояния программируемой функции № 21 ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод системы может

использоваться как:

♦ отрицательный выход для

управления дополнительным пейджером (заводская установка функции № 21)

♦ отрицательный выход для закрывания окон автомобиля при постановке системы на охрану

♦ отрицательный выход для дополнительной блокировки двигателя НЗ реле

♦ отрицательный выход для управления внутрисалонным освещением автомобиля

Кроме этого, ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может функционировать как “отрицательный выход для автома-

тического управления

режимом турбо по варианту 2”, но данная опция выбирается только автоматически

при программировании функции № 17)

Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-

пользоваться только для управления катушкой дополнительного реле.

1) По умолчанию ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод используется как “отрицательный выход для управления

пейджером” (программируемая функция № 21) и будет автоматически замыкаться на “массу” каждый раз

при срабатывании системы.

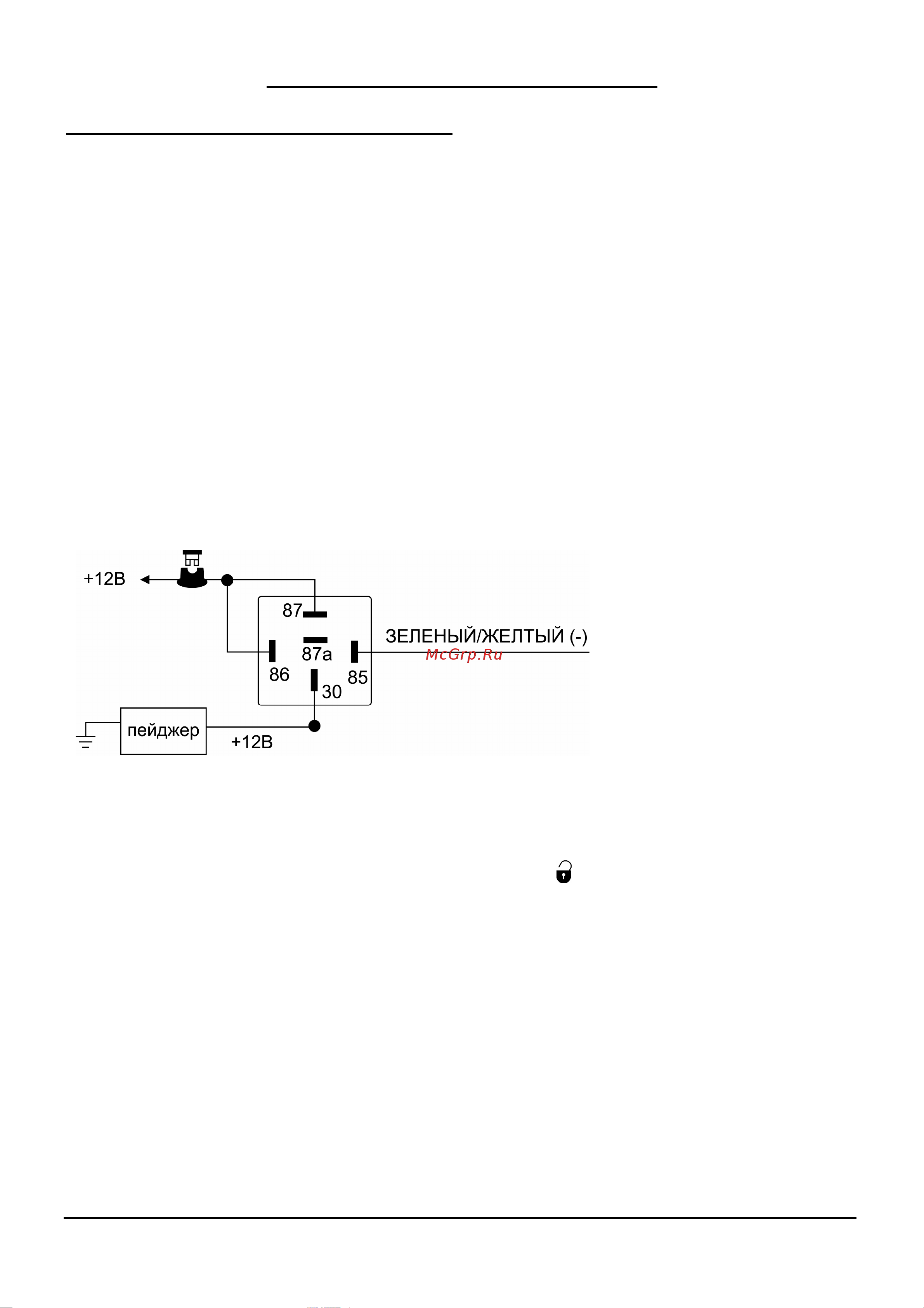

Подсоединение: Подсоедините

ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод к

проводу отрицательного триггера

дополнительного пейджера. В том

случае, если пейджер управляет-

ся положительным триггером, ис-

пользуйте дополнительное реле

как показано на схеме.

2) Если автомобиль оборудован электрическими стеклоподъемниками ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может

быть также запрограммирован как “отрицательный выход для закрывания окон автомобиля при по-

становке системы на охрану” (программируемая функция № 21).

В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться на “массу” на 30 секунд после постановки сис-

темы

на охрану с помощью брелка-передатчика. Нажатие кнопки передатчика в течение этих 30 секунд

остановит работу данного выхода системы (система при этом останется в режиме охраны).

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-

томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-

ход активизирован + еще 3 секунды.

Подсоединение: Найдите провод

штатного модуля управления электрическими стеклоподъемниками ав-

томобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините ЗЕЛЕ-

НЫЙ/ЖЕЛТЫЙ провод к данному проводу.

3) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “отрицательный выход для

дополнительной блокировки двигателя НЗ реле” (программируемая функция № 21). В этом случае

ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться на “массу” при включенной охране и может использоваться

для управления дополнительным нормально замкнутым реле блокировки стартера или зажигания.

Подсоединение: Для блокировки цепи запуска

стартера подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод систе-

мы к контакту № 86 дополнительного реле. Подсоедините контакт № 85 реле к проводу от замка зажигания,

на который поступает напряжение +12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK),

и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении.
