ALLIGATOR SM-3300 “Инструкция по установке” rev A © Saturn Marketing Ltd.

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-

соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсое-

дините другую часть провода к контакту № 87A реле.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание

на реле блокировки

будет подаваться только в момент попытки завести двигатель, таким образом, реле

блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

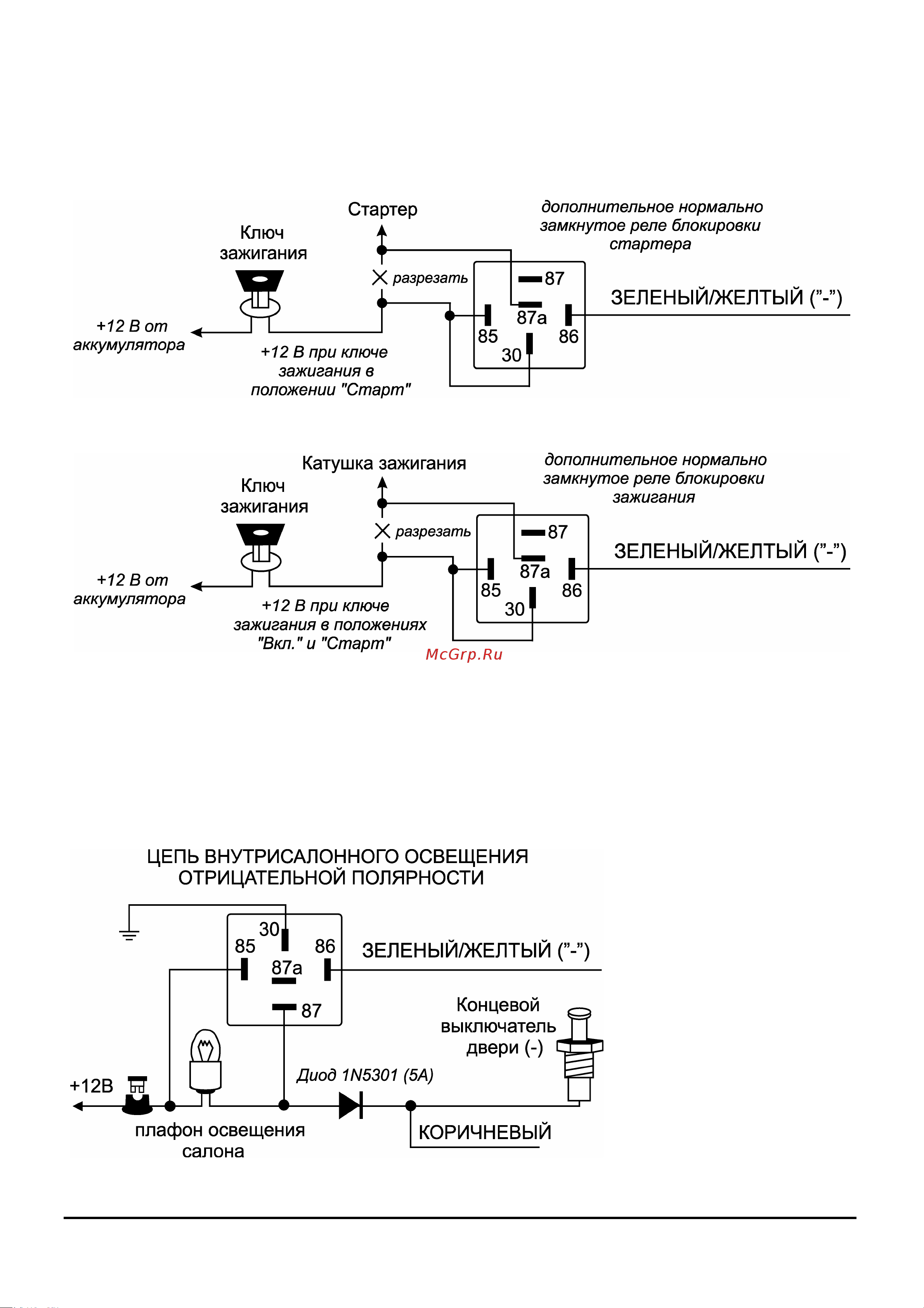

Схема подключения ЗЕЛЕНОГО/ЖЕЛТОГО провода для блокировки цепи зажигания автомобиля:

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ЗЕЛЕ-

НЫЙ/ЖЕЛТЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!

4) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “отрицательный выход для

управления внутрисалонным освещением автомобиля” (программируемая функция № 21). В этом

случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод каждый раз после снятия системы с охраны будет автоматически замы-

каться на “массу” на 30 секунд (или до момента включения зажигания, если это произойдет ранее) и будет

замыкаться на “массу” импульсно при срабатывании системы, обеспечивая включения внутрисалонного

освещения (при установке дополнительного реле).

Подсоединение: Подсоедините

ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод к

контакту № 86 дополнительного

30А реле и подсоедините кон-

такт № 85 реле к +12В через

предохранитель. Подсоедините

остальные контакты реле в со-

ответствии с полярностью цепи

внутрисалонного освещения ав-

томобиля

как показано на схе-

мах.
