ALLIGATOR SM-3300 “Инструкция по установке” rev A © Saturn Marketing Ltd.

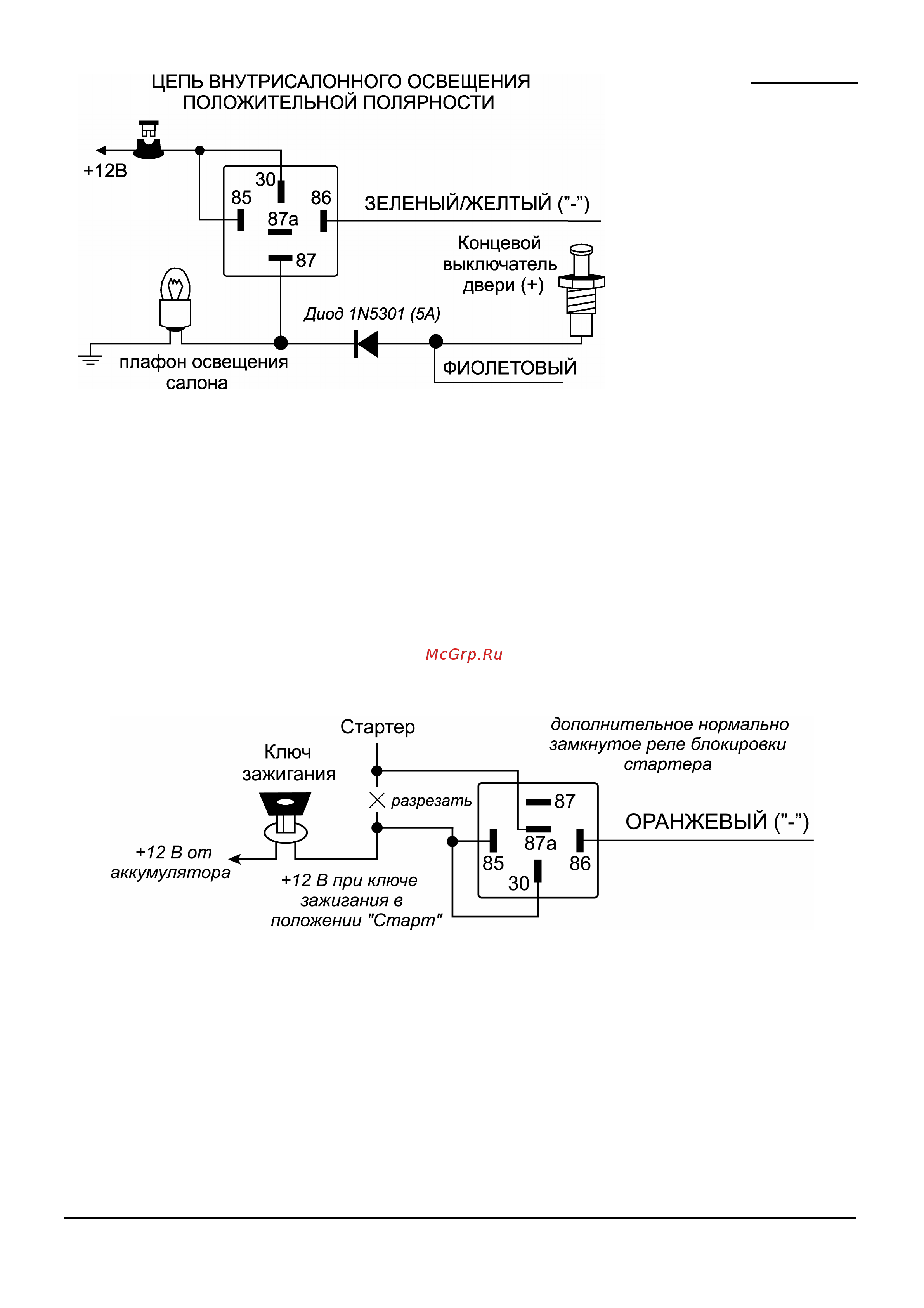

ВНИМАНИЕ: Обязательно

используйте диод для изолиро-

вания цепи управления внутри-

салонным освещением от цепи

триггера двери. В противном

случае не сможет правильно

работать функция пассивной

постановки на охрану и функция

автоматической повторной по-

становки системы в режим ох-

раны.

ОРАНЖЕВЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛО-

КИРОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ (требуется установка дополнительного

реле)

ОРАНЖЕВЫЙ провод замыкается на “массу” при включенном режиме охраны и служит для управления до-

полнительным нормально замкнутым реле блокировки стартера. Это отрицательный транзисторный слабо-

точный выход (максимальный ток нагрузки 500 мА) и должен

использоваться только для управления катуш-

кой реле.

Подсоединение: Подсоедините ОРАНЖЕВЫЙ провод к контакту № 86 дополнительного реле блокировки

стартера. Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряже-

ние +12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В,

когда ключ зажигания находится в любом

ином положении.

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-

соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсое-

дините другую часть провода к контакту № 87а реле как показано на схеме.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание

на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле

блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ОРАНЖЕ-

ВЫЙ провод системы для

блокировки какой-либо иной цепи, кроме цепи стартера.

ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР БАГАЖНИКА

Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на “массу” про-

изойдет немедленное срабатывание системы.

Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленному концевому

выключателю багажника отрицательной полярности.
