ALLIGATOR SM-3300 “Инструкция по установке” rev A © Saturn Marketing Ltd.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание

на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле

блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТЕМНО-

СИНИЙ провод для блокировки

какой-либо иной цепи, кроме цепи стартера!

5) ТЕМНО-СИНИЙ провод может быть также запрограммирован как “выход для управления внутриса-

лонным освещением автомобиля” (программируемая функция № 20) и в этом случае он также уже бо-

лее не будет замыкаться на “массу” при нажатии и удерживании кнопки

передатчика на 3 секунды. Вме-

сто этого ТЕМНО-СИНИЙ провод будет замыкаться с ТЕМНО-СИНИМ/ЖЕЛТЫМ проводом на 30 секунд

после снятия системы с охраны и будет импульсно замыкаться при срабатывании системы, обеспечивая

включения внутрисалонного освещения в режиме тревоги.

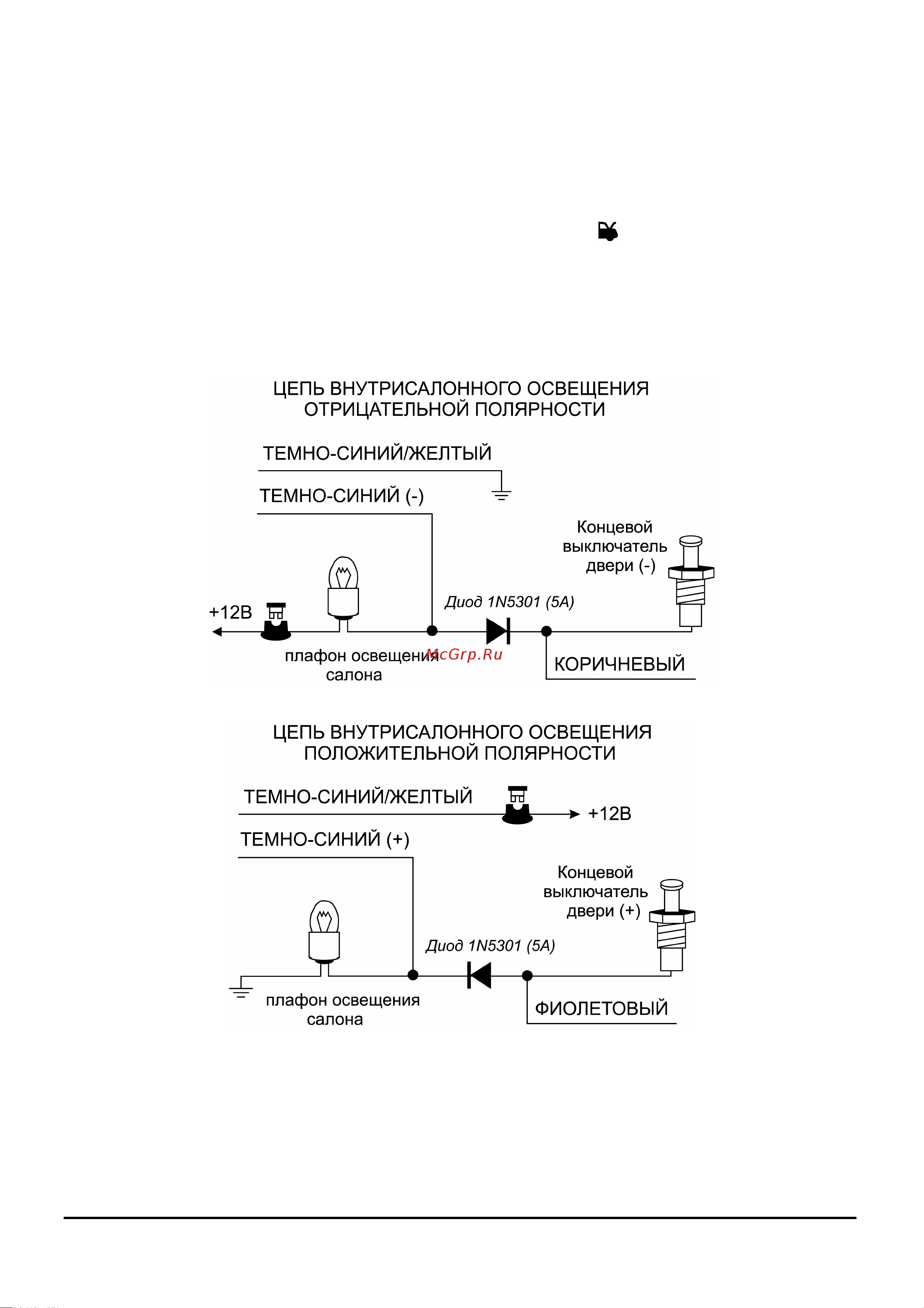

Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод системы к проводу лампы внутрисалонного осве-

щения. Подсоедините

ТЕМНО-СИНИЙ/ЖЕЛТЫЙ провод системы к +12В или к "массе" в зависимости от по-

лярности управляющего провода лампы внутрисалонного освещения.

БЕЛЫЙ ПРОВОД С ЧЕРНОЙ ПОЛОСОЙ: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ

(1A)

Проложите этот провод через резиновую втулку в теплоизоляционной перегородке к месту установки сире-

ны.

Подсоединение: Подсоедините БЕЛЫЙ провод с ЧЕРНОЙ полосой к Красному проводу сирены. Подсое-

дините Черный провод массы сирены к “массе”.
