11. РЕГУЛИРОВКА НАМОТКИ ШПУЛЬНОЙ НИТИ (РИС. 10)

Шкив моталки должен находиться на одной линии с клиновым ремнем. Между ними должен

быть небольшой зазор. Для того, чтобы при нажатии рычага ограничителя намотки шпульки

клиновой ремень приводил в движение маховик, клиновой ремень должен соприкасаться с

маховиком.

Нить должна быть намотана на шпульку равномерно и плотно. Если она не наматывается

плотно, отрегулируйте плотность намотки регулятором (А), расположенным на крепежной

скобе механизма намотки нити на шпульку. Если намотанная на шпульку нить не имеет

цилиндрическую форму, как показано на рис. 10 (а), ослабьте установочный винт (В)

крепежной скобы механизма намотки нити на шпульку и передвиньте крепежную скобу (С)

соответственно влево или вправо. Если нить намотана, как показано на рис. (Ь),

необходимо отодвинуть крепежную скобу вправо, а если нить намотана, как показано на

рис. (с), - влево. После установки скобы в соответствующее положение затяните

установочный винт (В).

Не следует наматывать на шпульку слишком большое количество нити. Оптимальная длина

намотанной нити соответствует заполнению шпульки на 80%. Количество наматываемой

нити регулируется винтом (Е) на ограничителе намотки шпульки.

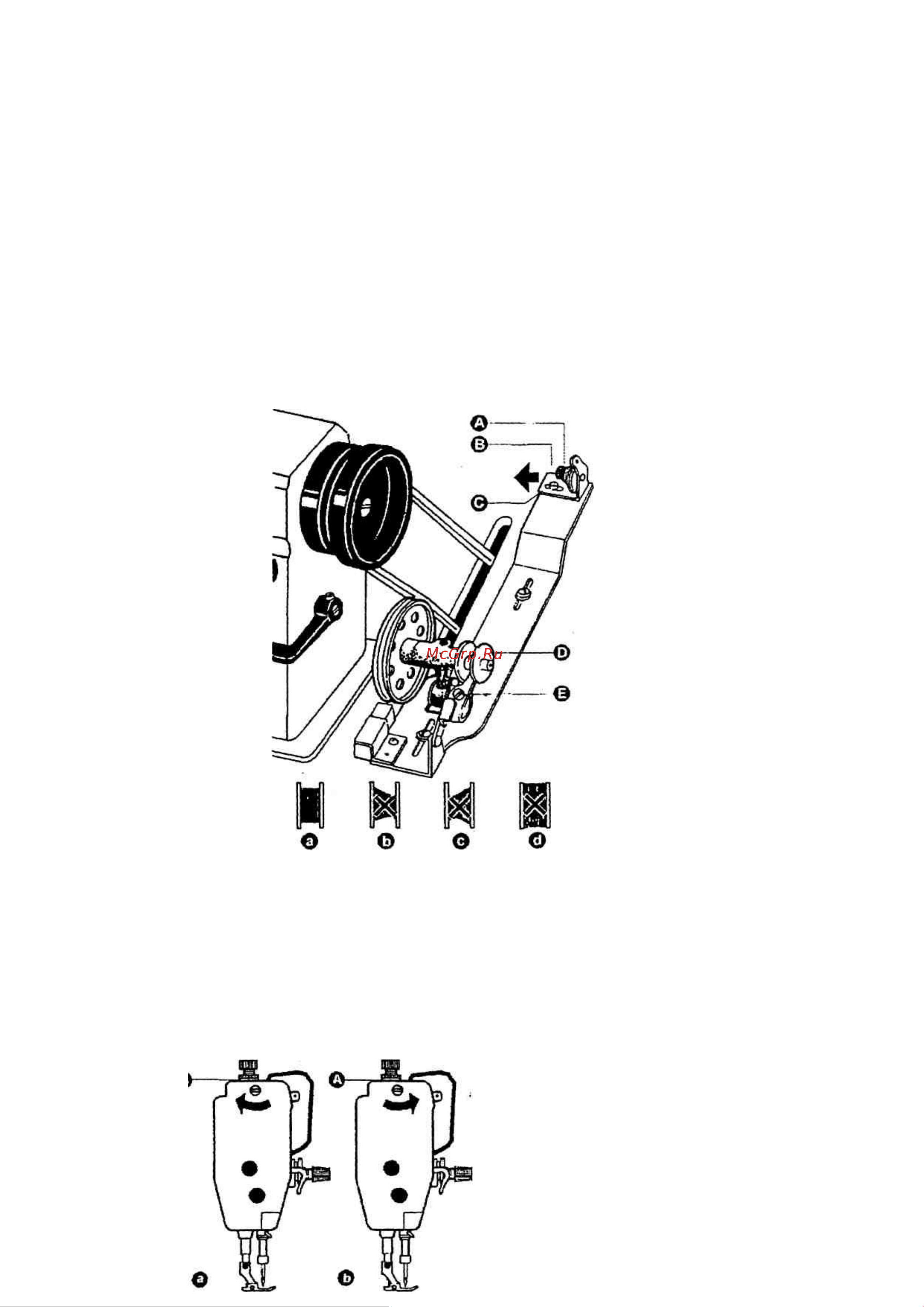

Рис.10

12. РЕГУЛИРОВКА ДАВЛЕНИЯ ПРИЖИМНОЙ ЛАПКИ (РИС. 11)

Давление прижимной лапки регулируется в зависимости от толщины стачиваемого

материала.

Сначала ослабьте стопорную гайку (А), затем для увеличения давления лапки при

стачивании тяжелых материалов поверните винт регулировки давления с накаткой, как

показано на рис. 11 (а), а для уменьшения давления при стачивании легких материалов

поверните винт регулировки давления с накаткой, как показано на рис. 11 (Ь), затем

затяните стопорную гайку (А).

Лучше начинать регулировку давления прижимной лапки, установив наименьшее давление,

изменяя его затем, пока материал не будет подаваться соответствующим образом.

Рис.11
