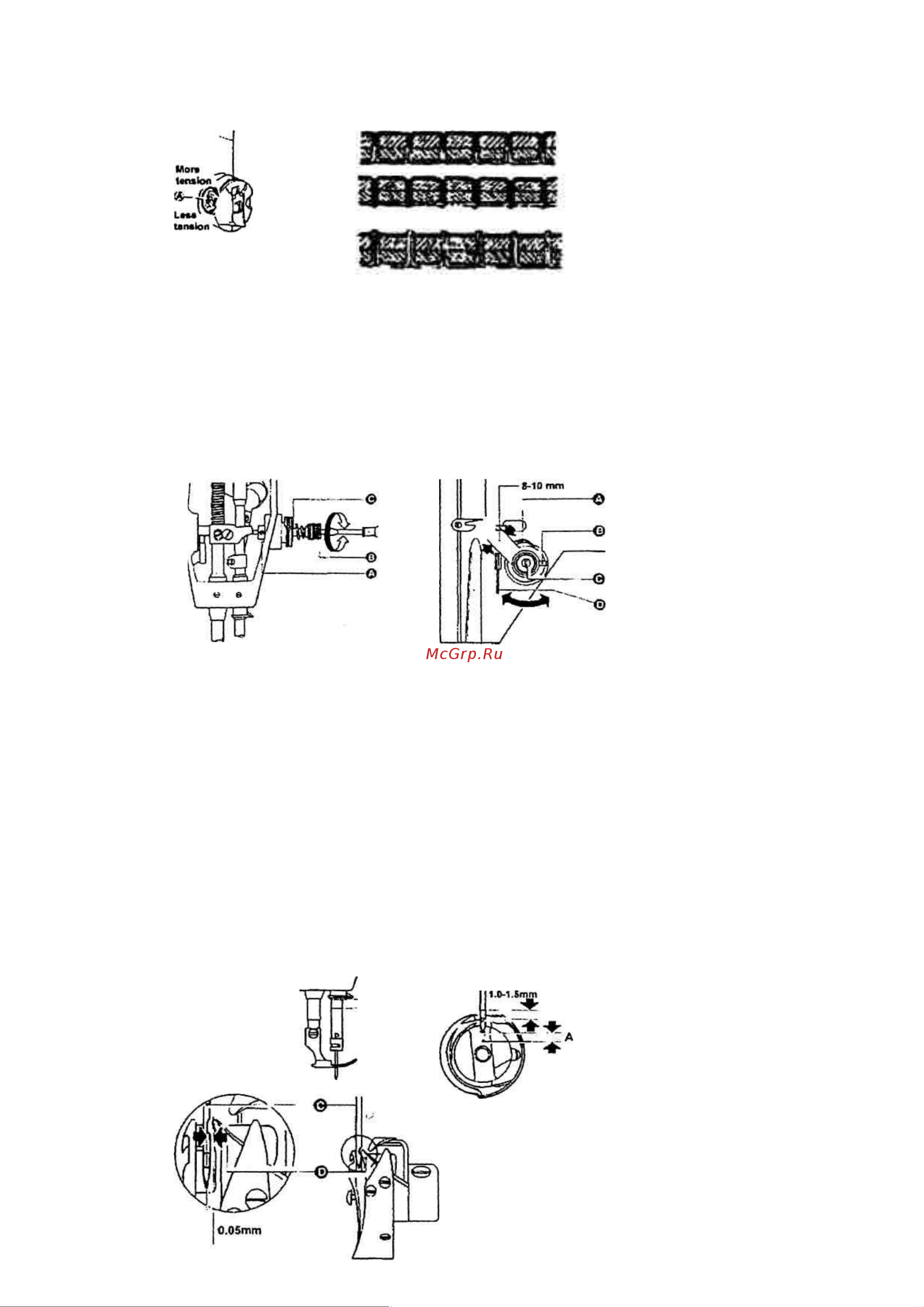

13. РЕГУЛИРОВКА НАТЯЖЕНИЯ НИТИ (РИС. 12,13, 14)

Форма нормального стежка

Игольная нить

Шпульная нить

Натяжение игольной нити

слишком слабое

Натяжение игольной нити

слишком сильное

More tension-

Натяжение увеличивается

Less tension -

Натяжение уменьшается

Правильность натяжения определяется по форме стежков, выполняемых после

регулировки натяжения игольной и шпульной нитей (Рис. 12).

Натяжение шпульной нити: регулируется винтом пластинчатой пружины шпульного

колпачка. После установки соответствующего натяжения вставьте шпульку в шпульный

колпачок и достаньте конец нити из шпульного колпачка. Подвесьте на ней шпульный

колпачок. Если шпульный колпачок движется медленно и равномерно, необходимое

натяжение шпульной нити установлено.

Рис.13,14

Натяжение игольной нити: регулируется гайкой с накаткой.

Длина хода нитепритягивающей пружины составляет 8-10 мм. Если стачиваются тонкие

ткани, уменьшите натяжение нитепритягивающей пружины и увеличьте ее ход. При

стачивании толстых тканей необходимо увеличить натяжение нитепритягивающей пружины

и уменьшить ее ход.

Регулировка натяжения нитепритягивающей пружины: (рис. 13) сначала ослабьте

установочный винт (А), затем поверните натяжной винт (В) по часовой стрелке для

уменьшения натяжения нитепритягивающей пружины (С) до нуля, затем поворачивайте

натяжной винт (В) по часовой стрелке, пока пружина (С) не дойдет до паза регулирующей

натяжение втулки, и снова поверните натяжной винт (В) на полхода назад (против часовой

стрелки). По окончании регулировки затяните установочный винт (А).

Регулировка хода нитепритягивающей пружины: (рис. 14) ослабьте установочный винт (В),

поверните винт (С) по часовой стрелке для увеличения хода или против часовой стрелки

для уменьшения хода. По окончании регулировки затяните установочный винт (В).

14. СИНХРОНИЗАЦИЯ ИГЛЫ И ВРАЩАЮЩЕГОСЯ ЧЕЛНОКА (РИС. 15,16)

Рис.15, 16
