При подъеме игловодителя из крайнего нижнего положения в точку А, точка шпульки D

должна оказаться на одной линии с осевой линией иглы, на 1,0- 1,5 мм выше верхнего

конца ушка иглы (рис. 15).

Зазор между нижней точкой канавки иглы и точкой D должен составлять 0,05 мм (рис. 16).

Модель М Н В

А 2,2 мм 2 мм 2,4 мм

15. РЕГУЛИРОВКА ДЛИНЫ СТЕЖКА И ВКЛЮЧЕНИЕ МЕХАНИЗМА ОБРАТНОГО

ПЕРЕМЕЩЕНИЯ МАТЕРИАЛА (РИС. 17)

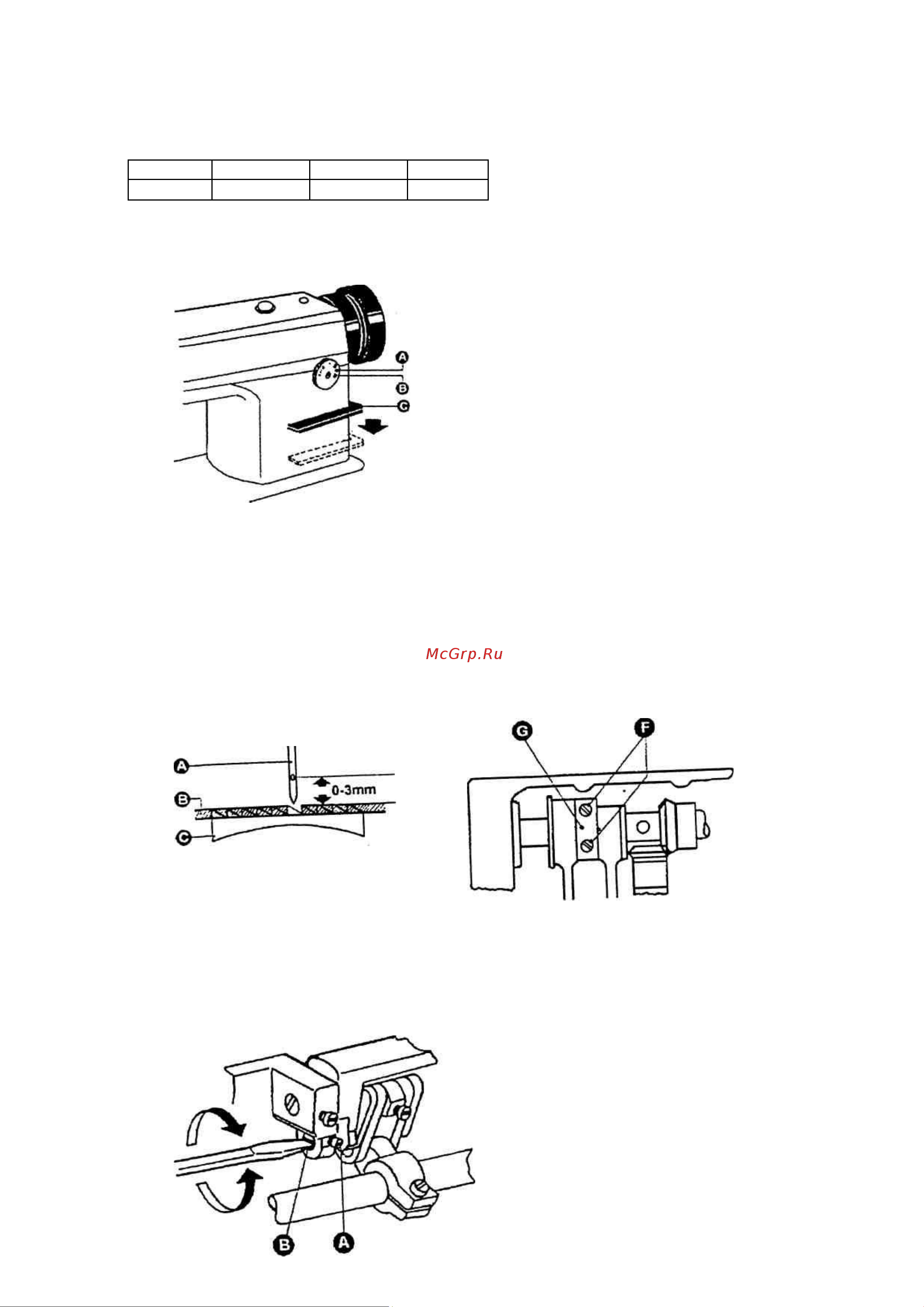

Рис.17

Длина стежка регулируется диском (А). Цифры на передней поверхности (В) диска

показывают длину стежка в мм.

Обратный ход включается нажатием рычага обратного хода (С). Машина сразу начинает

подавать материал вперед, как только рычаг обратного хода отжимается.

16. СИНХРОНИЗАЦИЯ ДВИЖЕНИЯ ИГЛЫ И МЕХАНИЗМА ПЕРЕМЕЩЕНИЯ МАТЕРИАЛА

(РИС. 18,19)

Для того, чтобы отрегулировать положение механизма перемещения материала(G),

Освободите два установочных винта (F) и поверните рукой маховое колесо. Когда точка

иглы (А) достигнет поверхности игольной пластины (В), вершина зубчатой рейки (С) должна

находиться на одном уровне с поверхностью игольной пластины

Рис.18,19

17. РЕГУЛИРОВКА ДЛИНЫ СТЕЖКА (РИС. 20)

Для того чтобы отрегулировать эксцентрик (В), задающий длину стежка, ослабьте винт (А).

Поверните эксцентрик направо для уменьшения длины стежка при продвижении материала

вперед и для увеличения длины стежка при обратном ходе; поверните эксцентрик налево

для увеличения длины стежка при перемещении материала вперед и для уменьшения

длины стежка при обратном ходе.

Рис.20

18. РЕГУЛИРОВКА ЗУБЧАТОЙ РЕЙКИ
