Gemsy GEM 8950-D1-Y [2/12] 1 индикатор питания при правильном подключении питания к мотору горит специальный индикатор питания

Таблица 1.

Функции и характеристики встроенного сервомотора для машины челночного стежка

Модель мотора

SH610 D (встроенный мотор для машины челночного стежка)

Тип мотора

Синхронный мотор переменного тока

Напряжение

180260 В (50/60 Гц)

Номинальная выходная мощность

400 Вт

Частота вращения

3 600 об/мин

Максимальный вращающий момент

3 Н*м

Точность локализации

±0,5°

Верхняя/нижняя остановка

Плоское шитье

Защита максимального тока

Шитье челночным стежком

Температура эксплуатации

040°С

Влажность

?9 0 %

Изоляция и сопротивление

1500 В переменного тока, одна минута

Сопротивление изоляции

500 В постоянного тока, более 50 мОм

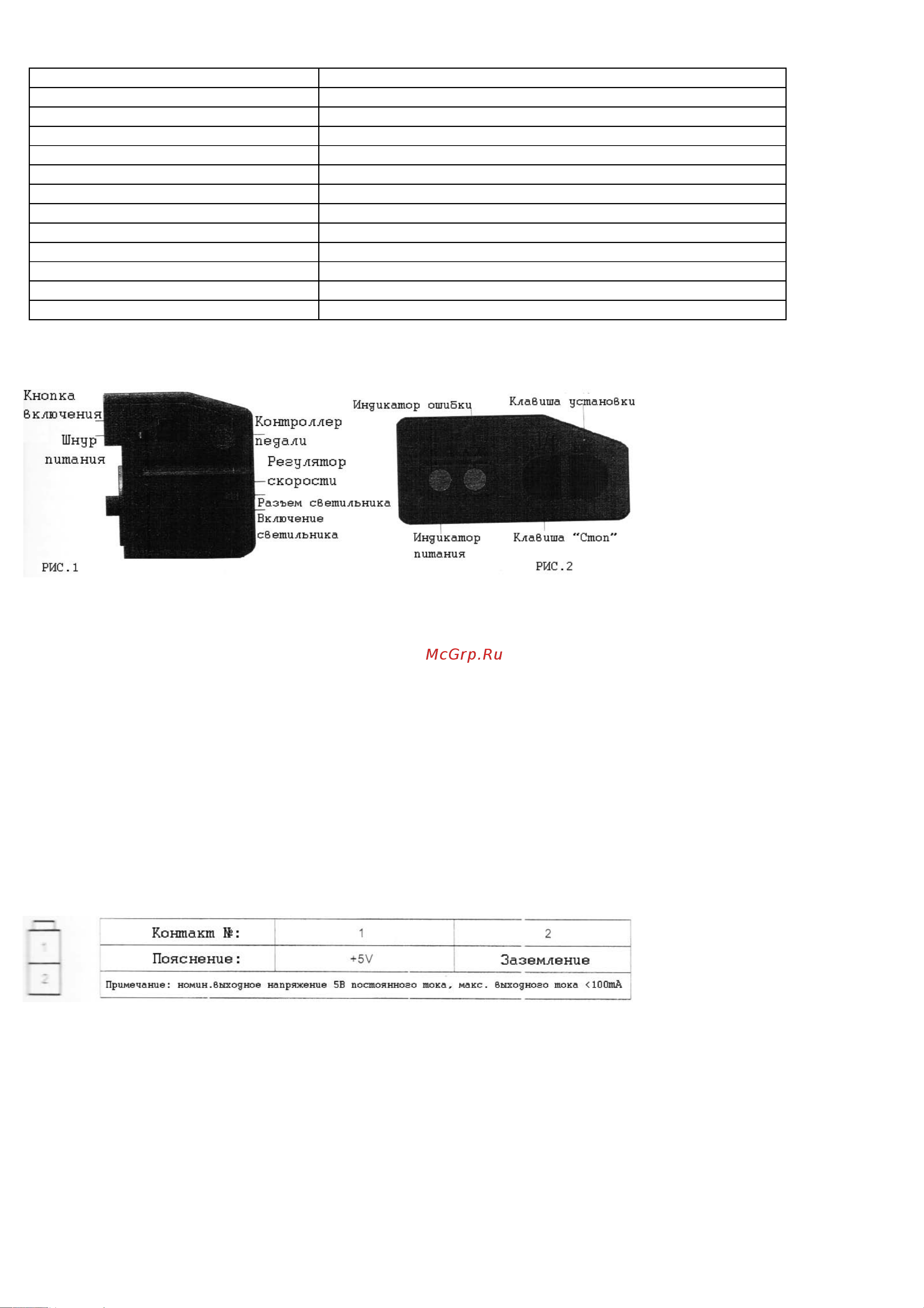

1. Подключение и функции мотора. См. рисунки 1 и 2.

11. Индикатор питания.

При правильном подключении питания к мотору, горит специальный индикатор питания.

12. Индикатор ошибки.

1. Загорается в момент, когда мотор посылает сигнал о неполадке.

2. При правильном нажатии клавиши индикатор мигнёт один раз.

13. Калибровка головки машины.

1. Поворачивайте маховик, чтобы определить положение головки машины.

2. Нажимайте на клавишу установки. Загорится индикатор ошибки. Отпустите клавишу, как только сигнал ошибки

исчезнет. Это означает, что калибровка машины закончена.

14. Функция остановки иглы в верхнем/нижнем положении.

При остановке мотора нажмите клавишу "стоп". Индикатор ошибки мигнет один раз, затем тип позиционирования иглы

(верхнее/нижнее положение) сменится.

15. Подключение светильника.
