Comel Tulipano [3/3] Подключение утюга к парогенератору должен выполнять квалифицированный электрик утюг не предназначен для включения в однофазную сеть 220 в утюг подключать только через парогенерато...

ВНИМАНИЕ!!!

Подключение утюга к парогенератору должен выполнять квалифицированный электрик.

Утюг не предназначен для включения в однофазную сеть 220 В. Утюг подключать только через парогенератор.

Перед подключением утюга к парогенератору необходимо определить (прозвонить) к каким проводам парогенератора

должны быть подключены провода утюга. Схема разводки проводов в утюгах прилагаются.

Продавец не несет ответственности за работоспособность утюга при его неправильном подключении.

ТЭН

управление

клапаном

~ 220 В

желтый

черный

синий

коричневый

земля вилки

(управление

клапаном)

~ 220 В

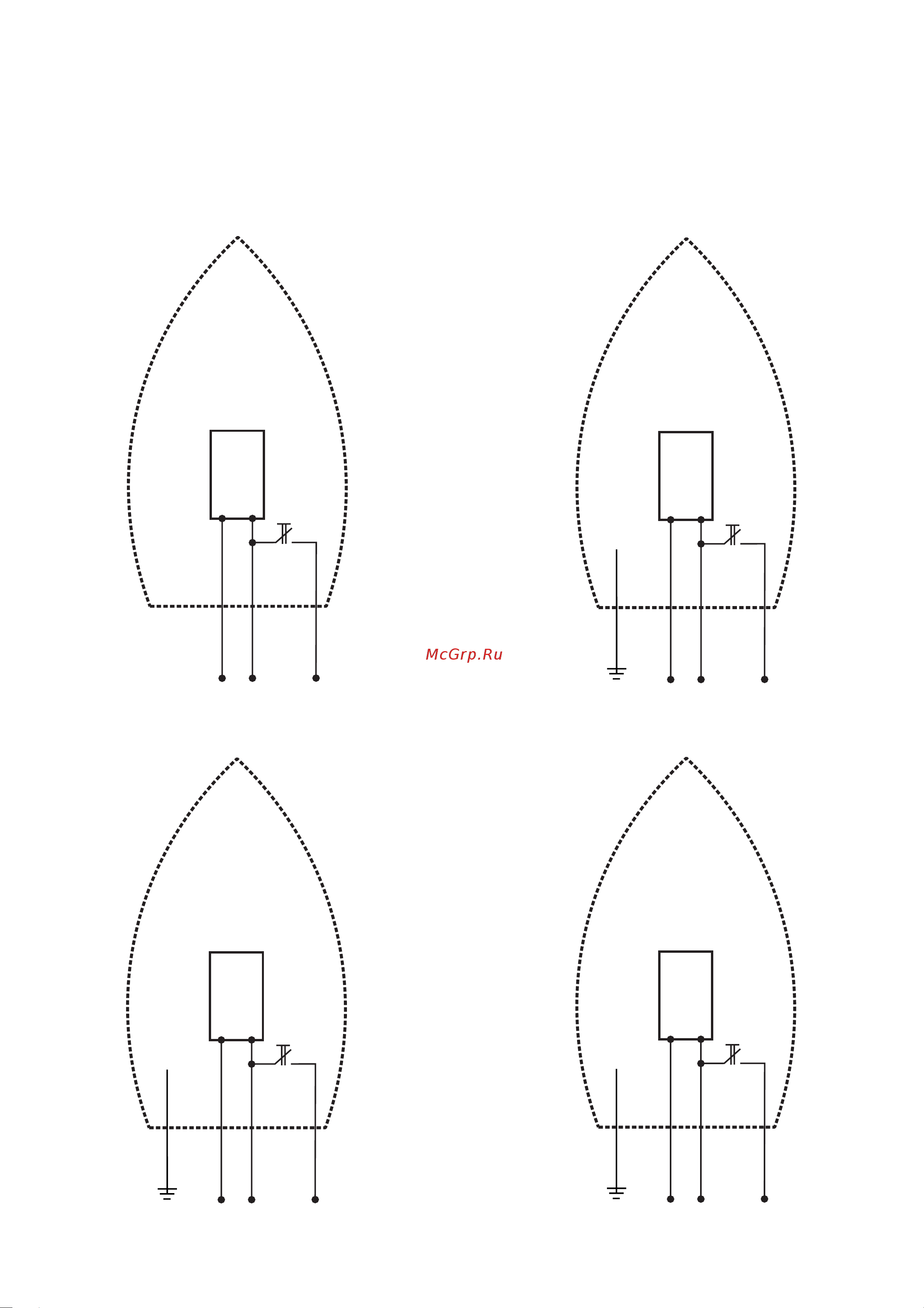

Схема подключения утюгов SILTER

Схема подключения утюгов GEMME

ТЭН

управление

клапаном

~ 220 В

желтый

черный

голубой или

серый

коричневый

Схема подключения утюгов COMEL, TULIPANO

STB-295

ТЭН

управление

клапаном

~ 220 В

желто-зеленый

синий

коричнывй

черный

STB-200, STB-250

коричнывй

синий
