1100
ФИРМА ШВЕЙМАШ является официальным представителем фирмы COMEL в России

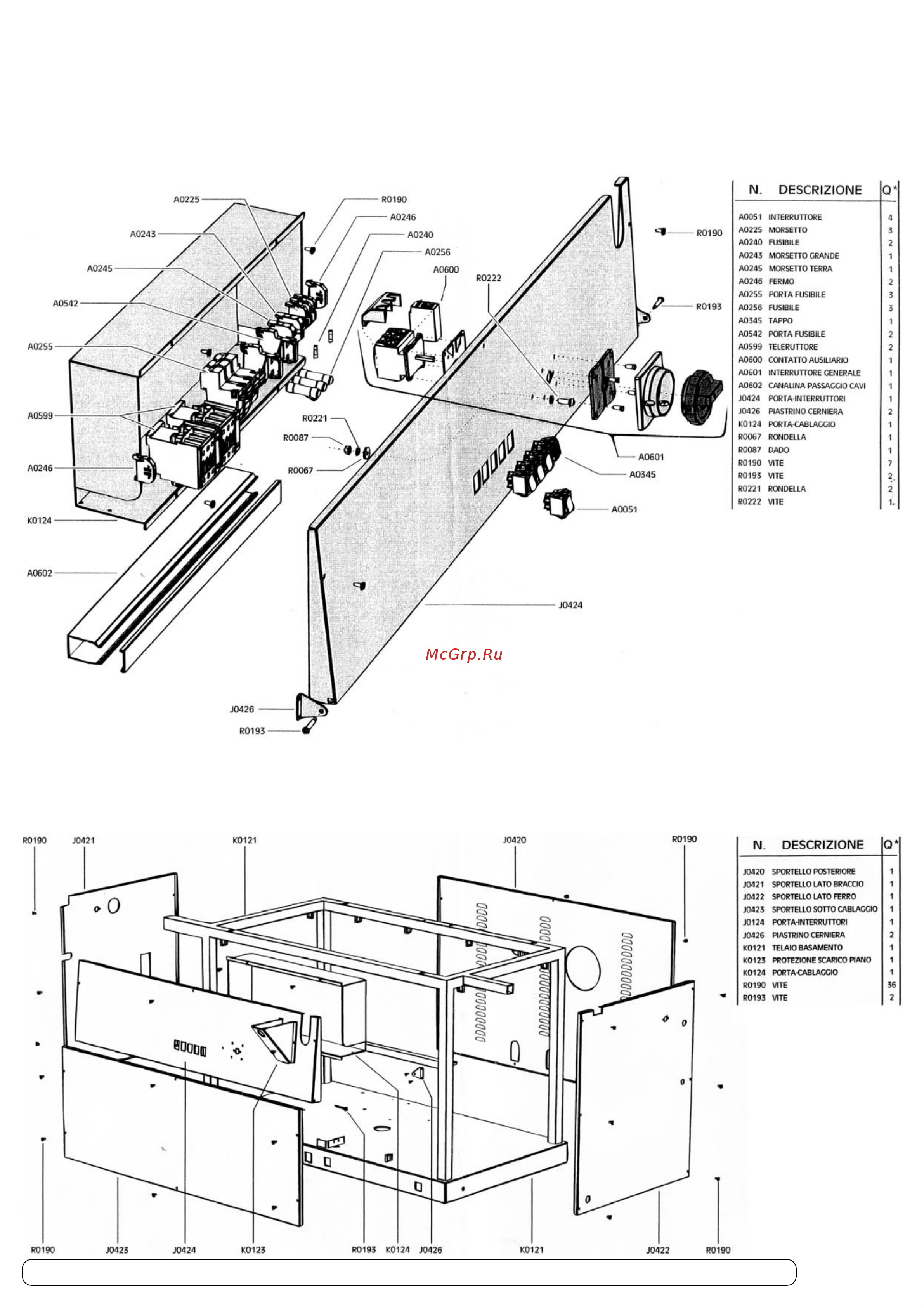

Покомпонентное изображение установки электрооборудования
№ Наименование
A0051 Выключатель
A0225 Клемма
A0240 Плавкий предохранитель
A0243 Клемма большая
A0245 Заземление
A0246 Блокировка
A0255 Держатель предохранителя
A0256 Плавкий предохранитель
К%во
4
3
2
1
1
2
3
3
Покомпонентное изображение конструкции основания
№ Наименование
J0420 Заднее окошко
J0421 Окошко на ответвлении
J0422 Окошко со стороны утюга
J0423 Окошко под кабель
К%во
1
1
1
1
№ Наименование
J0424 Крепление выключателя
J0426 Шарнирная пластина
К0121 Рама основания
К0123 Защита разгрузки плиты
К%во
1
2
1
1
№ Наименование
К0124 Держатель кабеля
R0190 Винт
R0193 Винт
К%во
11
36
2
№ Наименование
А0345 Пробка
А0542 Держатель предохранителя
А0599 Дистанционный выключатель
А0600 Вспомогательный контакт
А0601 Главный выключатель
А0602 Канал для протяжки кабеля
J0424 Крепление выключателя
J0426 Шарнирная пластина
К%во
1
2
2
1
1
1
1
2
№ Наименование
К0124 Держатель кабеля
R0067 Шайба
R0087 Гайка
R0190 Винт
R0193 Винт
R0221 Шайба
R0222 Винт
К%во
1
1
1
7
2
2
1
