ФИРМА ШВЕЙМАШ является официальным представителем фирмы COMEL в России
РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ АВТОМАТИЧЕСКИХ ПАРОГЕНЕРАТОРОВ
К ЦЕНТРАЛИЗОВАННОМУ ВОДОСНАБЖЕНИЮ (ВОДОПРОВОДУ)
Любой из автоматических и полуавтоматических парогенераторов, или другое оборудование в составе которого имеется
такой парогенератор, может быть подключён к централизованному водоснабжению (водопроводу)
Подключение парогенераторов может быть выполнено по двум типам схем:
1 Напорная схема % когда парогенератор подключается непосредственно к напорному водопроводу с холодной водой
2 Безнапорная схема% когда парогенератор подключается к промежуточной ёмкости,
в которую вода поступает из водопровода с холодной водой
При подключении по любой схеме фирма ШВЕЙМАШ рекомендует устанавливать на магистрали фильтры грубой и
тонкой очистки и применять для закачки в парогенератор только умягчённую воду. Системы умягчения воды могут быть
как централизованные, так и индивидуальные перед каждым парогенератором.
Для умягчения воды рекомендуем применять умягчители производства ИТАЛИИ марки АМ
1. НАПОРНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
При подключении парогенератора по напорной схеме необходимо предусмотреть ОБЯЗАТЕЛЬНУЮ установку на
подающей магистрали (перед подачей воды в парогенератор) редукционного водяного клапана, который должен быть
отрегулирован на давление не более чем от 0,3до 2,0 бар, в зависимости от технических характеристик установленного в
парогенераторе насоса. Давление, устанавливаемое на клапане подбирается опытным путём. При отсутствии такого
клапана при большом давлении, вода может переполнить бойлер парогенератора и вывести из строя систему контроля
парогенератора, а при малом давлении может не обеспечить подачу нужного количества воды и вызвать перегрев
насоса.

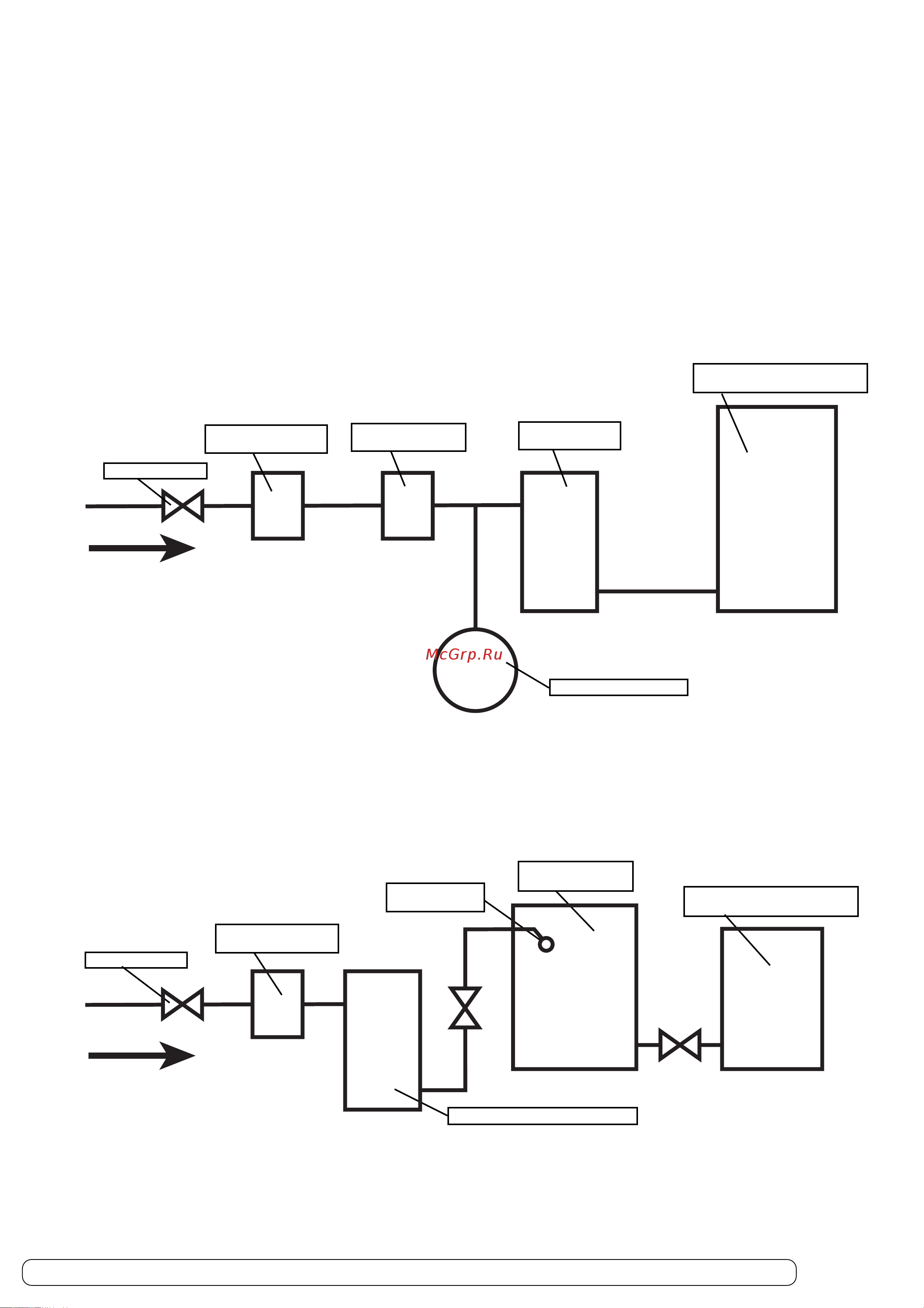

СХЕМА ПОДКЛЮЧЕНИЯ ПАРОГЕНЕРАТОРА К НАПОРНОЙ МАГИСТРАЛИ
Кран на входе
Фильтры грубой
и тонкой очистки
Редукционный
водяной клапан
Умягчитель
воды типа АМ
Парогенератор или
группа парогенераторов
Манометр водяной
М
2 БЕЗНАПОРНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
Безнапорная схема является наиболее широко распространённой на предприятиях.
При подключении по безнапорной схеме вода из водопроводной магистрали подаётся в промежуточную ёмкость (как
правило используется пластмассовый бак, ёмкостью 50%100 литров, обязательно с крышкой предохраняющей от
попадания различных загрязнений). На входе в бак устанавливается поплавковый регулятор уровня (такой как
устанавливается в бачке унитаза), а в нижней части бака переходник с прокладками, из которого выходит безнапорный
трубопровод, который подключается ко входу в насос парогенератора. При таком подключении парогенератор
гарантировано защищён от перелива воды в бойлер и обеспечивается надежная работа всех элементов автоматики
парогенератора.
СХЕМА ПОДКЛЮЧЕНИЯ ПАРОГЕНЕРАТОРА К БЕЗНАПОРНОЙ МАГИСТРАЛИ
Подводка воды и сборка всех элементов, как в первой, так и во второй схемах подключения, может выполняться как
гибкими шлангами, так и металлопластиковыми трубами. Необходимые штуцера и переходники подбираются исходя из
тех комплектующих, которые использованы для сборки всей системы.
Если в конструкции парогенератора предусмотрена ёмкость для воды и, соответственно, имеются шланги, которые
соединяют эту ёмкость с насосом, то необходимо эту систему разобрать и подключить подающую магистраль к входному
патрубку насоса.
ООО ”Фирма ШВЕЙМАШ”
А.П. Коноваленко
Промежуточная
ёмкость
Парогенератор или
группа парогенераторов
Поплавковый
регулятор
Умягчитель воды типа АМ
Фильтры грубой
и тонкой очистки
Кран на входе
