ФИРМА ШВЕЙМАШ является официальным представителем фирмы COMEL в России

ПРИМЕНЕНИЕ ОБОРУДОВАНИЯ:

ПОДКЛЮЧЕНИЕ

1) подключение трех фаз с нулевым проводом: подсоедините кабель к разъему главного выключателя (5), расположенного за

панелью выключателей машины

2) присоединение к вентилю системы водоснабжения для подачи воды в машину может осуществляться через резиновый

шланг для водопроводной воды

3 % разъем для подключения шланга подачи воды в

парогенератор.

По окончании работы, кран этого разъема необходимо

закрыть.

4) для выхода вытяжного устройства применяется труба с

максимальным диаметром 125 мм.

ВКЛЮЧЕНИЕ

А) включить главный настенный выключатель защиты и

открыть кран системы водоснабжения (6)

Б) включить главный выключатель машины (5). В случае

нагревателей выключателем (8). Для включения питания утюга

% выключатель (3).

Г) выключатель (9) для включения первой группы нагревателей приводит в действие насос подачи воды. Насос отключается по

достижении уровня, необходимого для заполнения внутреннего пространства парогенератора и автоматически включаются

нагреватели 1%й группы. Как только установится необходимое давление и прогреется стол, целесообразно отключить 2%ю группу

нагревателей, оставив работать 1%ю группу в целях экономии электроэнергии.

Д) с помощью манометра (14) проверяют, достигло ли давление пара в парогенераторе 4,5 бар, одновременно выпускают

воздух из линии подачи пара, кратковременными нажатиями кнопки утюга (2), пока не начнет выходить пар. Когда давление

внутри парогенератора стабилизируется на отметке 4,5 бар, можно начинать работать.

Е) Для включения вытяжного устройства панели необходимо нажать на педаль (12)

Г) по окончании рабочего дня закройте кран (6), расположенный внизу с обратной стороны машины, для предотвращения

попадания воды в парогенератор из%за снижения давления).

ПОРЯДОК ПОЛЬЗОВАНИЯ УТЮГОМ

А) перед началом глажения убедитесь, что регулятор термостата утюга (1) находится в среднем положении (хлопок)

Б) возьмите утюг и нажимайте с регулярными интервалами кнопку (2) для выпуска пара. Следите за тем, чтобы пар, выходящий

из утюга не был смешан с водой; если это происходит, можно предположить, что температура утюга слишком низкая, в этом

случае увеличьте температуру, повернув рукоятку термостата (1) и подождите несколько минут перед тем как начать гладить.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (для базовой модели стола)

Напряжение питания (В): 380

Мощность нагревателя парогенератора (кВт): 16

Габаритные размеры (мм): 1900 х 1000 х 1100

Вес (кг): 335

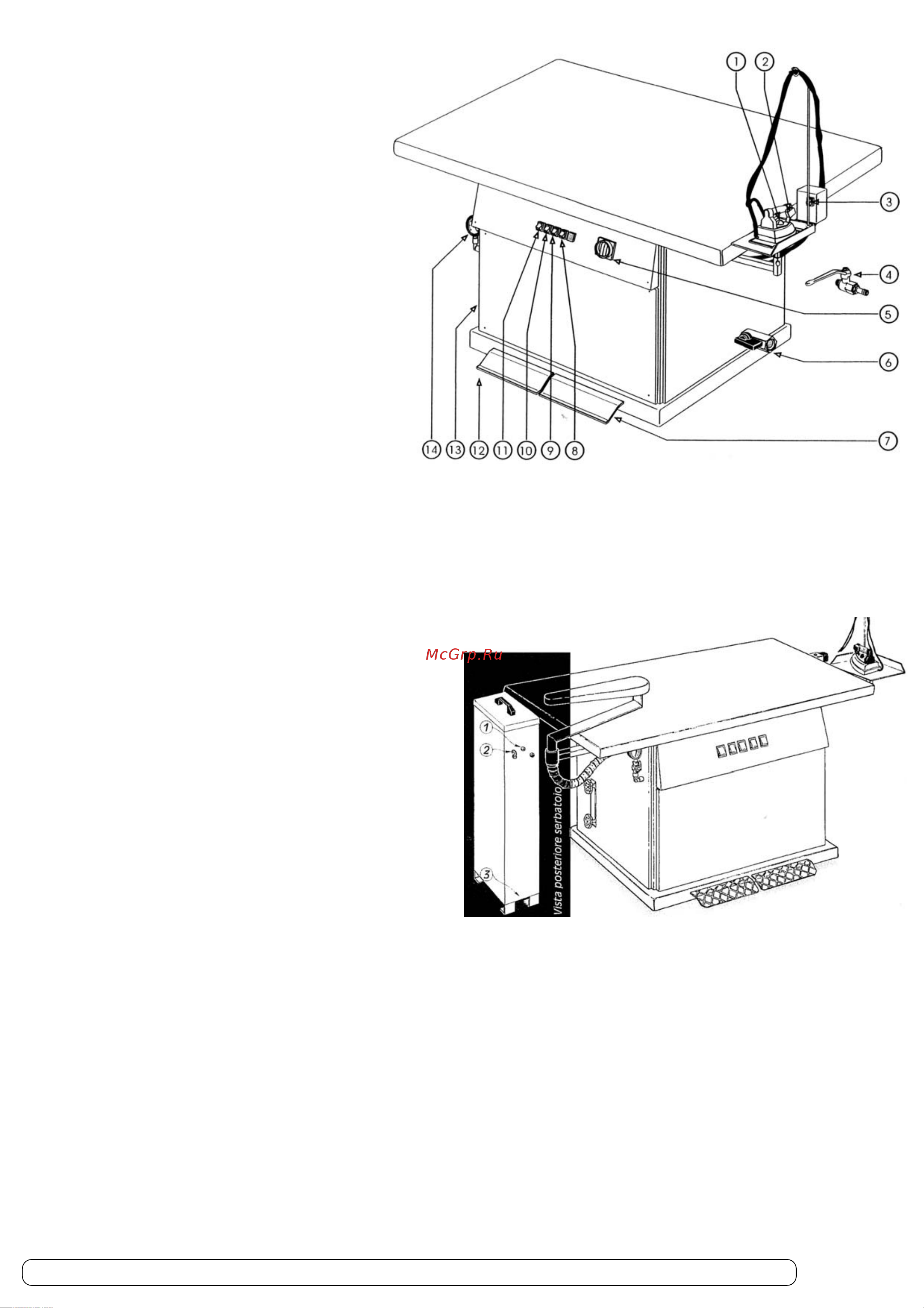

ОБОЗНАЧЕНИЯ

1. Регулятор термостата утюга

2. Кнопка отпаривания при утюжке

3. Выключатель утюга

4. Спускной кран парогенератора

5. Главный выключатель

6. Кран

7. Педаль включения подачи пара

14. Манометр
