УКАЗАНИЯ ПО УСТАНОВКЕ КРЫШКИ НА СТОЛ MP/F/PV

Крышка для стола MP/F/PV применяется для ускорения и улучшения процесса пропаривания обрабатываемых изделий

и уменьшения выброса пара в помещение, где установлен стол.

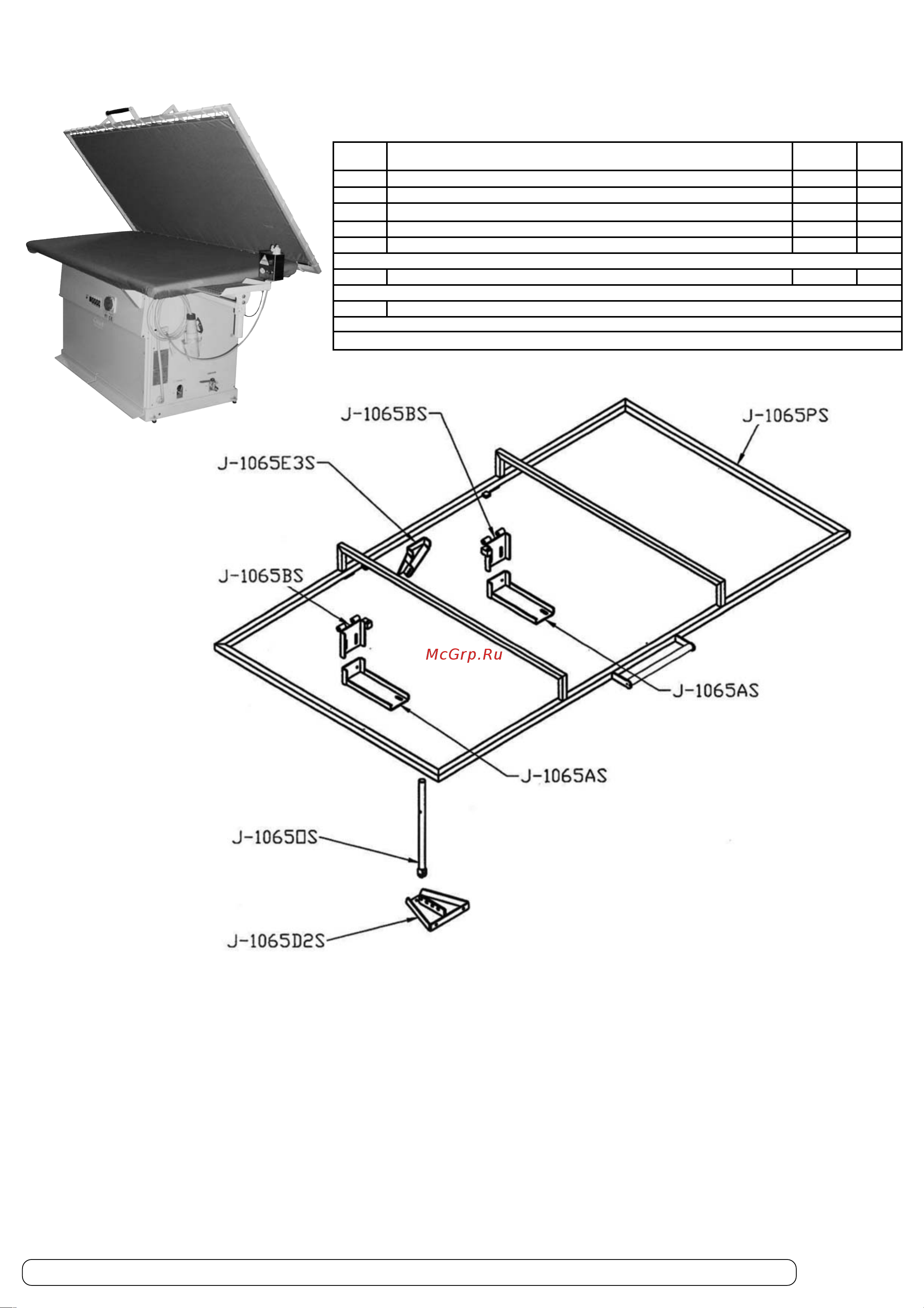

Крышка поставляется в разобранном виде и состоит из следующих деталей:

햲햲

햸햸

Код

детали

Кол%во

1 Каркас крышки J%1065 PS 1

2 Кронштейн крепления крышки к раме стола J%1065 AS 2

3 Нижняя опора газового амортизатора J%1065 DS 1

4 Газовый амортизатор J%1065 OS 1

5 Кронштейн с петлей поворота крышки J%1065 BS 2

Порядок установки крышки на стол

1. Снимите заднюю панель ограждения стола.

2. Прикрепите один кронштейн поз.2 на два отверстия с левой стороны верхней части каркаса стола, а другой кронштейн

поз.2 на два отверстия с правой стороны той же части стола.

3. Прикрепите каркас крышки через кронштейн петлей (поз.5) к кронштейнам (поз.2). При установке регулируйте

положение крышки относительно стола посредством пазов на кронштейнах поз.2 и поз.5.

4. Установите заднюю панель на прежнее место.

5. Прикрепите нижнюю опору амортизатора поз.3 к основанию каркаса стола с задней части.

6. Установите нижнюю часть амортизатора поз.4 на одно из отверстий в нижней опоре (поз.3).

7. Поднимите каркас крышки и прикрепите верхнюю часть амортизатора к одному из отверстий кронштейна поз.6.

шнура, привязав его к каркасу.

햶햶

Тканевый чехол крышки вместе

со шнуром крепления чехла
