1133
ФИРМА ШВЕЙМАШ является официальным представителем фирмы COMEL в России

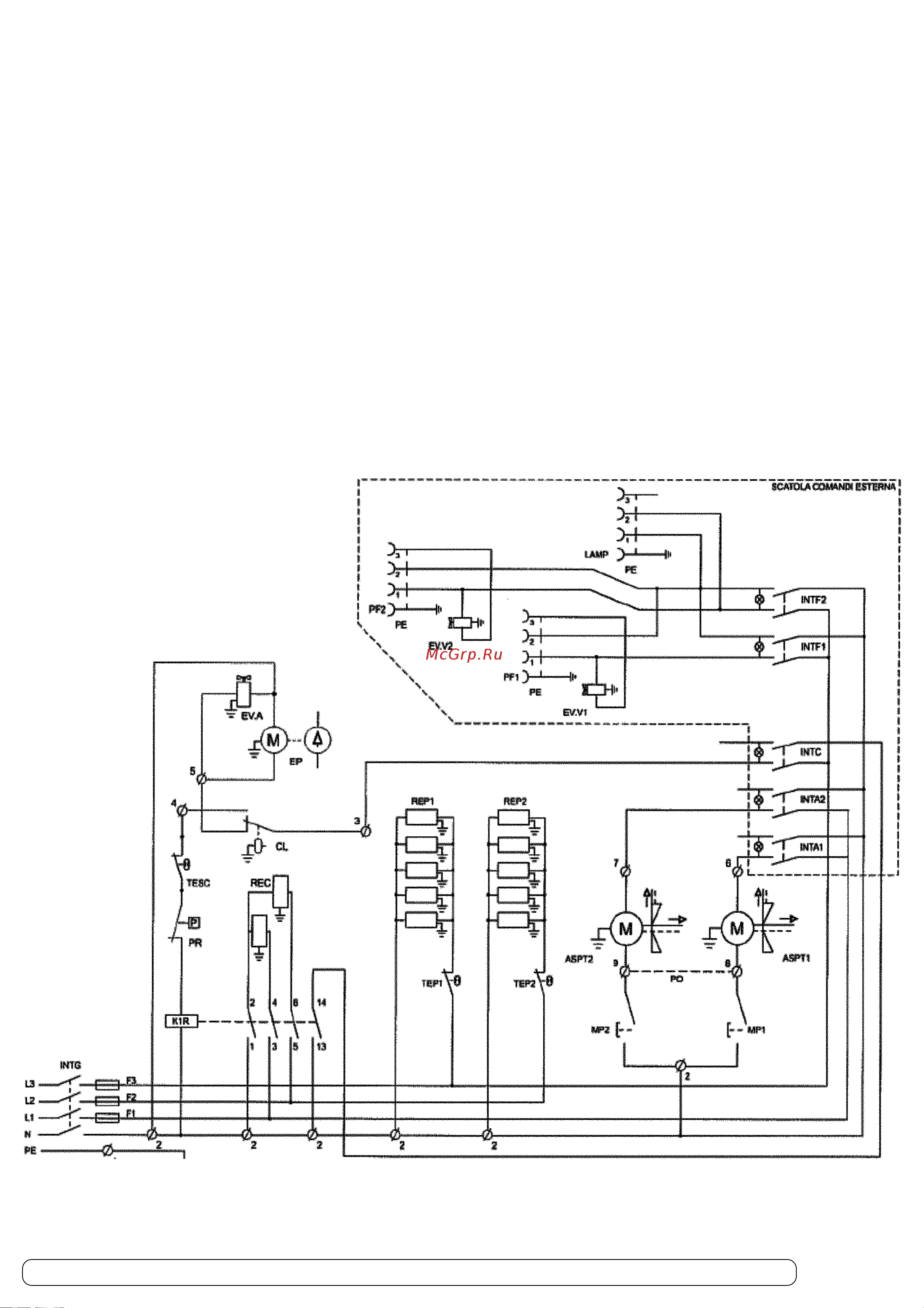

Электросхема
Внешний блок управления
Обозн. Наименование
INTА1 выключатель 15го отсоса
INTА2 выключатель 25го отсоса
INTC выключатель парогенератора
INTF1 выключатель 15го утюга
стандартное исполнение с одним утюгом и одним электроклапаном
INTF2 выключатель 25го утюга
стандартное исполнение с одним утюгом и одним электроклапаном
LAMP выключатель лампы
PF1 микровыключатель 15го утюга
стандартное исполнение с одним утюгом и одним электроклапаном
PF2 микровыключатель 25го утюга
стандартное исполнение с одним утюгом и одним электроклапаном
EV.V1 15й электроклапан паропровода
EV.V2 25й электроклапан паропровода
EV.A электроклапан подачи воды
EP электронасос
CL датчик уровня
TESC термостат парогенератора
PR реле давления
REC сопротивление парогенератора
REP1 сопротивление 15й плиты
REP2 сопротивление 25й плиты
Обозн. Наименование
TEP1 термостат 15й плиты
TEP2 термостат 25й плиты
ASPT1 15й отсос
ASPT2 25й отсос
KIR 15й контактор
МP1 микровыключатель 15й педали
МP2 микровыключатель 25й педали
L15L25L3 линия
F15F25F3 плавкие предохранители
INTG общий выключатель
N нейтральный провод
PE заземление
PO мостик (перемещение мостика позволяет двум отсосам функционировать
независимо друг от друга, каждый с отдельным микровыключателем)
