УСТАНОВКА РАСКРОЙНОЙ МАШИНЫ

Для обеспечения правильной работы раскройная машина должна быть

стационарно установлена таким образом чтобы во время работы все четыре ноги

устойчиво стояли на полу. Для этого служат регулируемые опоры (15) рис.1.

Подкручивая винты в опоре (15) можно изменить высоту плиты стола до высоты

стола существующей технологической линии одновременно находя и закрепляя

самое удобное положение уровня плиты. После регулировки винты

заблокировать гайками (15).

ВНИМАНИЕ! При регулировке положения стола запрещается использовать винты

(поз.12 рис.3 и 1), которые устанавливаются и регулируются производителем.

МОНТАЖ ПЛИТЫ СТОЛА

Точность выкраивания материала зависит от строгого перпендикулярного

расположения плиты стола по отношению к режущей ленте. Регулирование

производится производителем и его нельзя изменять а в случае необходимого

демонтажа плиты стола, например для транспортировки, не трогать верхних

(заблокированных от откручивания) гаек (12) рис.3 и 1.

Представитель фирмы HOFFMAN в России

ООО “Фирма Швеймаш”

117105, Москва, Варшавское шоссе, дом 11, офис 401,

тел./факс: (095) 9541410, 9566775, 9580800 факс: (095) 9748817

http://www.shveymash.ru email: info@shveymash.ru

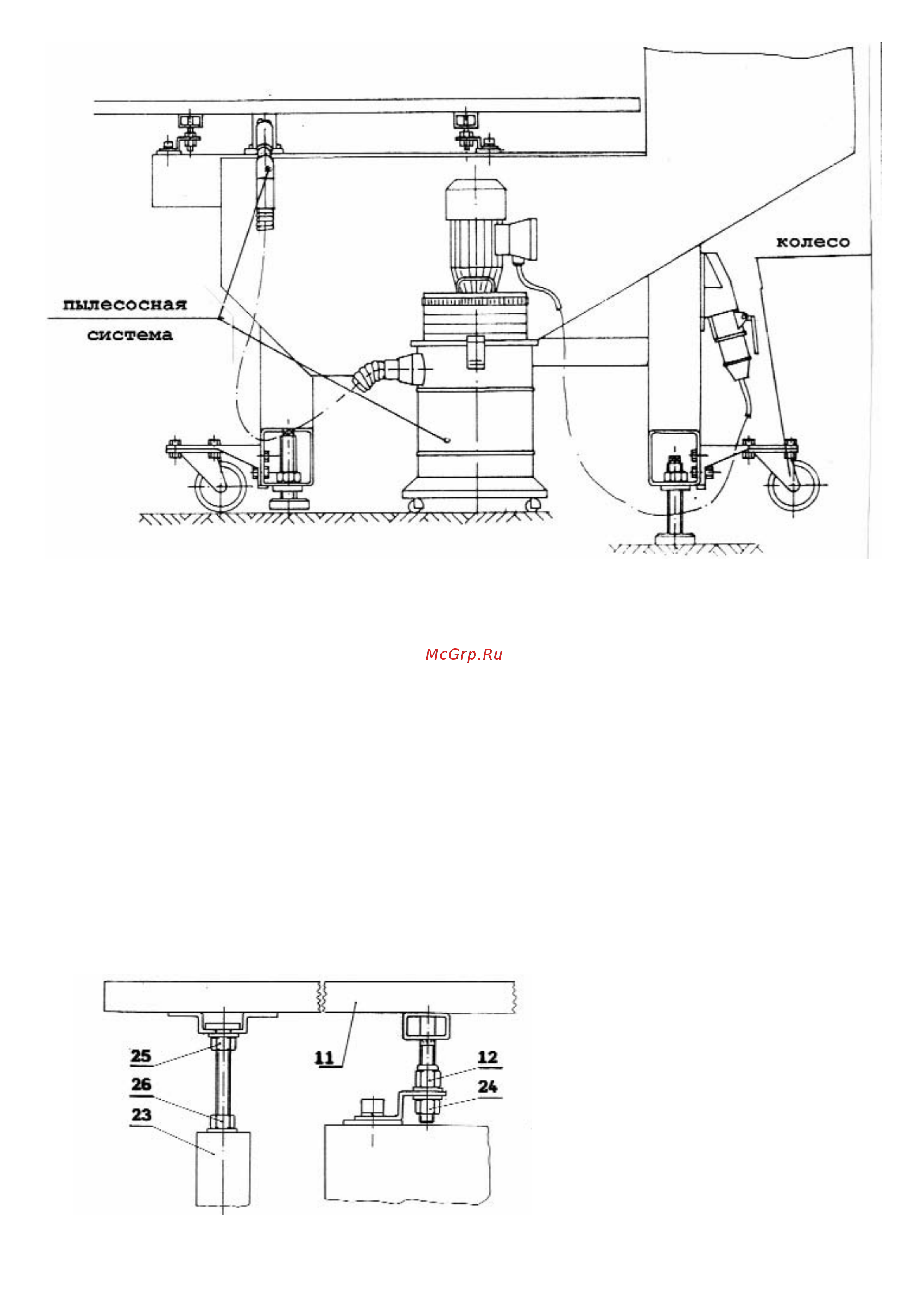

Рис.2 Специальное оснащение

Рис.3 Монтаж плиты стола
