ЗАТАЧИВАНИЕ РЕЖУЩЕЙ ЛЕНТЫ

Максимальная производительность и хорошее качество раскроя достигается только

при использовании острой ленты. Увеличение прикладываемых усилий при

управлении слоем материала а также сопротивления при раскрое свидетельствуют

о том что нож (лента) затупился. Для затачивания ленты нужно:

опустить лапку (4) в нижнее положение,

включить раскройную машину с максимальной скоростью ленты,

медленно поворачивать рычаг управления заточным устройством (5) рис.5 в

направлении к себе до тех пор пока заточные камни (28) не начнут затачивать ленту

и в этом положении удержать рычаг несколько десятков секунд или в случае новой

ленты до тех пор пока не появится острие

медленно освободить рычаг (5) (он возвращается автоматически)

эффективность затачивания проверить посредством выполнения контрольного

разрезания (ткань должна резаться легко без обрывков)

если нужно, затачивание можно повторить

Лента считается хорошо заточенной если она одинаково зашлифована с обеих

сторон (острие симметрично).

Для того чтобы достигнуть такого эффекта нужно чтобы

заточные камни начинали передвигаться одновременно. Если этого не происходит 

необходимо регулировать расстояние между лентой и заточными камнями. Для

этого нужно:

открыть крышку верхнего кожуха (16) рис.1 и поставить ее на упор расположенный

под кожухом

незначительно вкручивая или выкручивая винт (29) рис. 5а методом подбора

установить такое расстояние заточных камней (28) чтобы они одновременно начали

вращаться при соприкосновении с лентой (7) приводимой в движение вручную

подкручиванием одного из колес

после регулировки винт (29) заблокировать гайкой (30).

Представитель фирмы HOFFMAN в России

ООО “Фирма Швеймаш”

117105, Москва, Варшавское шоссе, дом 11, офис 401,

тел./факс: (095) 9541410, 9566775, 9580800 факс: (095) 9748817

http://www.shveymash.ru email: info@shveymash.ru

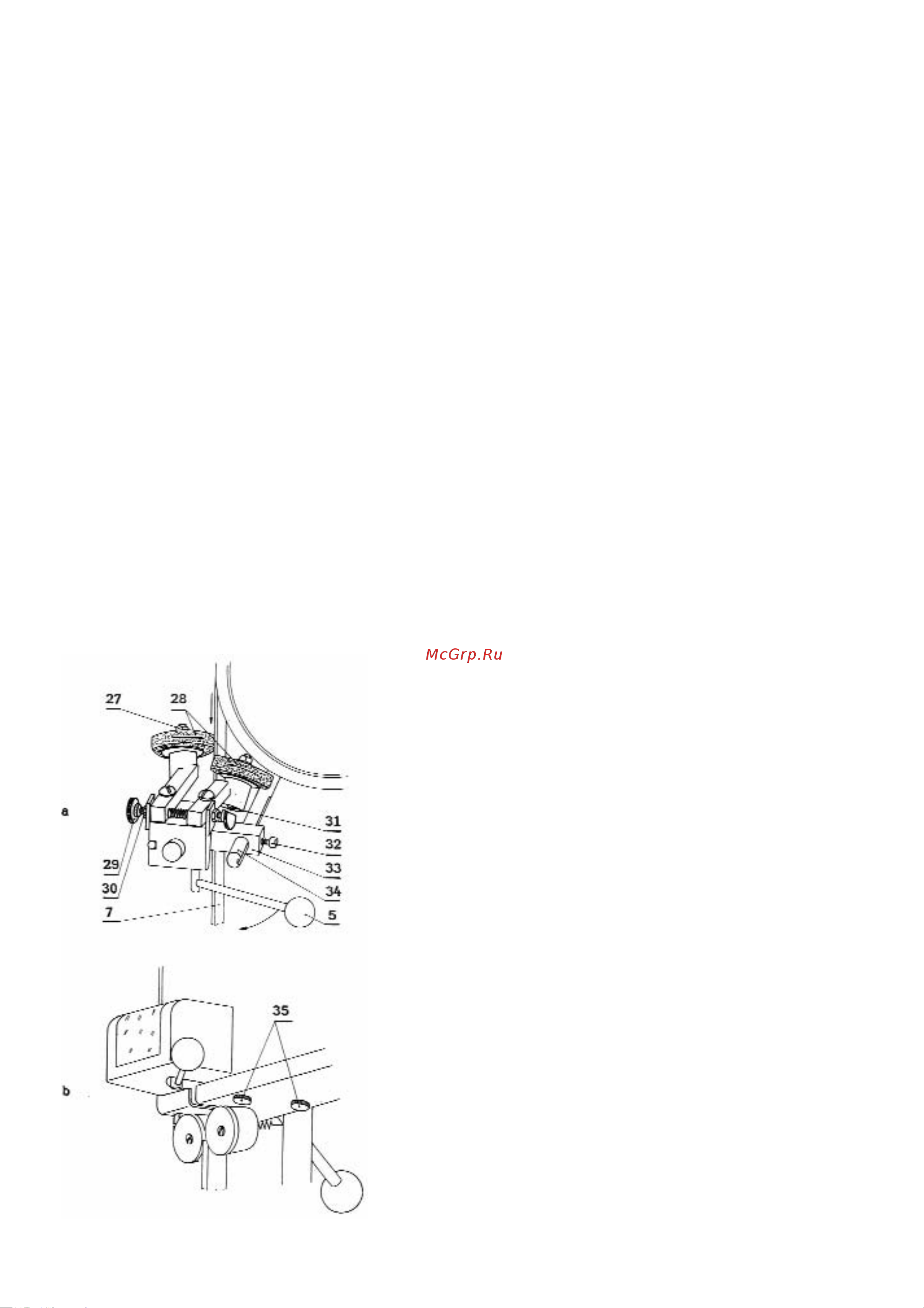

Рис.5 Заточное устройство

Аналогично провести корректировку при изменении

диаметра заточных камней путем незначительного

выкручивания винта (29) (сближение заточных

камней). При демонтаже заточного устройства с

раскройной машины, например при замене

заточных камней, необходимо снять его с

крепежного стержня (34) рис.5 (например при

замене ленты) для чего нужно освободить винт

(32). При повторном монтаже заточного устройства

нужно его установить на стержне (34) таким

образом чтобы при нахождении рычага (5) в

положении справа (около кожуха раскройной

машины) заточные камни находились в

непосредственной близости от режущей ленты но

не соприкасались с ней. В этом положении

кронштейн (33) заблокировать винтом (28). После

каждой переустановки заточного устройства надо

провести пробное затачивание чтобы проверить

соприкосновение заточных камней с лентой.
