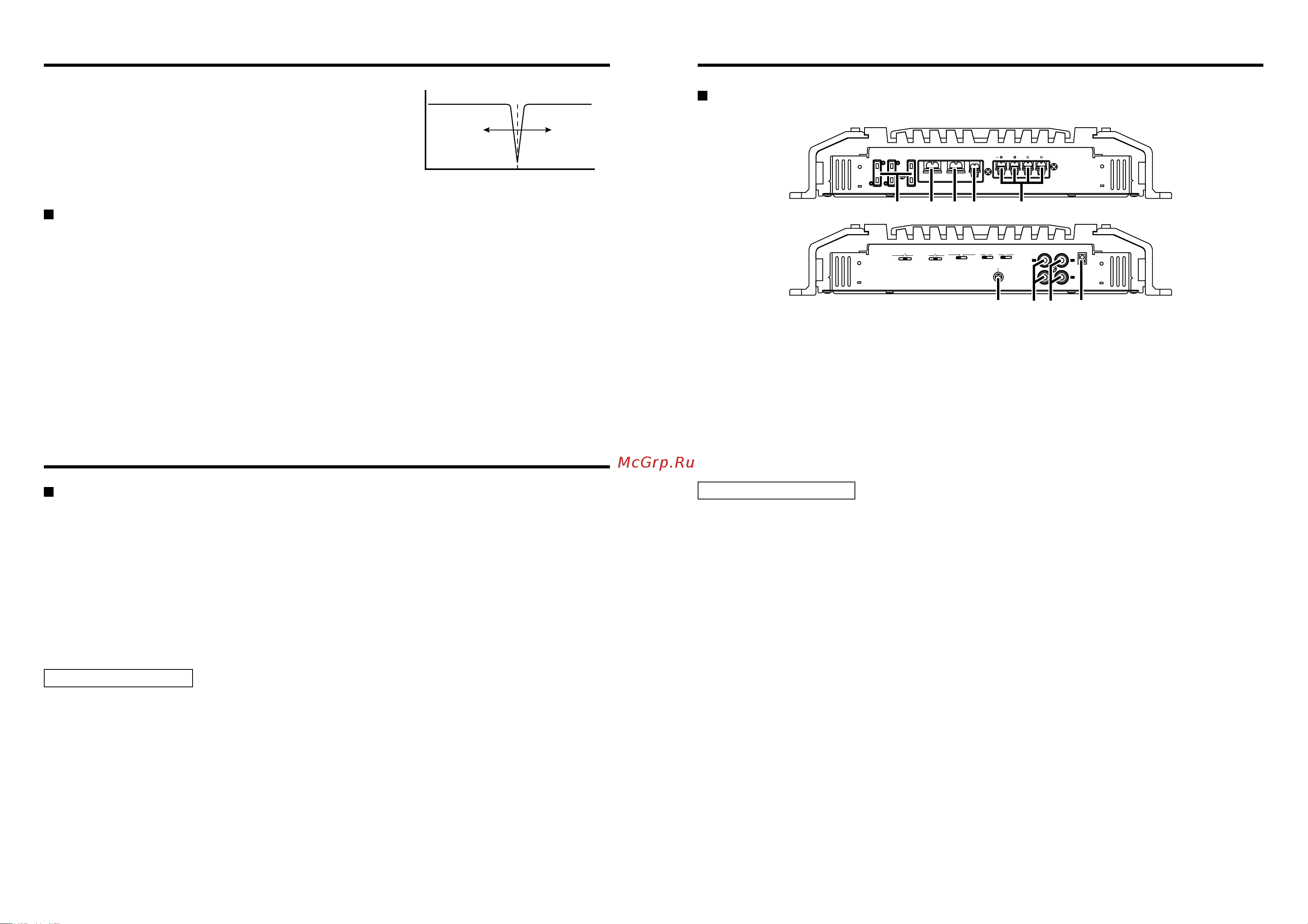

Режекторный фильтр Подключение Акустические характеристики салона автомобиля являются источниками частотных колебаний вызванных резонансом или звуковыми помехами вызванными стоячими волнами на опре деленных частотах Фильтр отсечения диапазона частот позво ляет решить проблемы резонанса или звуковых помех с мини мальным влиянием на качество звука Это связано с тем что данный фильтр отсекает только частоты вызывающие резонанс и стоячие волны Гнезда подключения Частота Метод настройки Режекторный фильтр отсекаеттолько ограниченное количество частот чтобы минимизировать влияние на качество звука Таким образом эффект воздействия этого фильтране может быть достигнут до тех пор пока не будут точно установлены частот среза равные частотам вызывающим резонанс и стоячие волны Режекторный фильтр может быть настроен наслух но мы рекомендуем Вам использоватьгенератор звукового сигнала или анализатор спектра с возможностью точного измерения частоты для настройки Настройка с помощью генератора сигнала Подайте на усилитель синусоиду и варьируя частоту найдите частоты на которых салон автомобиля начинает резонировать или возникает увеличение громкости возникает стоячая волна и установите регулятор B R F FREQUENCY в положение в котором исчезает резонанс и стоячие волны Настройка с помощью анализатора спектра Подайте на усилитель белый шум звук в котором все частотные составляющие обладают одинаковым уровнем по анализатору спектра найдите пиковую частоту и установите регулятор B R F FREQUENCY в положение при котором исчезает пиковый уровень сигнала 11 Предохранитель 25 А х 2 17 Гнездо линейного входа LINE IN 12 Контакт подключения к аккумулятору 18 Гнездо линейного выхода LINE OUT 13 Контакт заземления 14 Гнездо управления питанием усилителя 15 Выходные гнезда на акустические си стемы Подключение Т к данный усилитель позволяет подключать акус тические системы с минимальным сопротивлением 2 Ом подключайте к этим гнездам акустические системы с сопротивлением не менее 2 Ом Процедура установки А ПРЕДОСТЕРЕЖЕНИЕ Т к в зависимости отиспользуемых приложений существует значительное количество возможных настроек и подключений внимательно прочтите инструкцию по эксплуатации чтобы правильно выбрать настраива емые параметры и способ подключения 1 Извлеките ключ зажигания и отсоедините провод от отрицательной клеммы аккумулятор чтобы предотвратить возникновение короткого замыкания 2 Настройте усилитель в соответствии с планируемым применением 3 Подключите входные и выходные кабели ко всем устройствам системы 4 Подсоедините кабели подключения акустических систем 5 Подключите провод подачи питания провод управления питанием и провод заземления в указанном порядке 6 Установите усилитель в автомобиль 7 Подключите проводк отрицательной клемме аккумулятора Номинальный уровень входного сигналаакустических систем должен быть не менее максимального уровня выходи ого сигналаусилителя В противном случае могут возникнуть неисправности К Контакт заземления кабеля RCA использовании кабеля со штекерами типа RCA и проводом заземления подключайте провод зазем ления к этому контакту Используется для нием усилителя управления включением выключе ЗАМЕЧАНИЕ Управляет питанием усилителя Подключайте гнездо ко всем компонентам системы это 19 Гнездо EXT AMP CONT управление вне шним усилителем Управляет системой В M S Могут использоваться только головные устройства Kenwood выпускаемые с 1999 года и позже оснащенные проводом EXT CONT EXT AMP CONT ЗАМЕЧАНИЕ Существуют ситуации когда из за типа и длины соединительного кабеля управление может быть не возможным А ПРЕДУПРЕЖДЕНИЕ Если звук не воспроизводится нормально немедленно выключите питание и проверьте подключения Перед изменением положения любого переключателя выключайте питание усилителя Если перегорел предохранитель проверьте провода на предмет короткого замыкания а затем замените предохранитель на новый с такими же параметрами Убедитесь в том что нет неподключенных проводов и разъемов прикасающихся к корпусу автомобиля Чтобы предотвратить короткое замыкание не снимайте изоляцию с кончиков неподключенных кабелей или разъемов Подключите кабели акустических систем к соответствующим акустическим системам по отдельности Прикосновение провода отрицательной полярности или провода заземления акустических систем к корпусу автомобиля может привести к сбою в работе усилителя После установки усилителя убедитесь в том что электрическое оборудование стоп сигналы сигналы поворота и стеклоочистители функционирует нормально KenwoodShop 095 976 30 33 www kenwoodshop ru 6 7
