Kenwood KAC-X811D [3/10] Установка
![Kenwood KAC-X811D [3/10] Установка](/views2/1794756/page3/bg3.png)
3
РУС
"
!#!
#%
#%
$
$
°
°
#
%
%
%
%
%
%
%
%

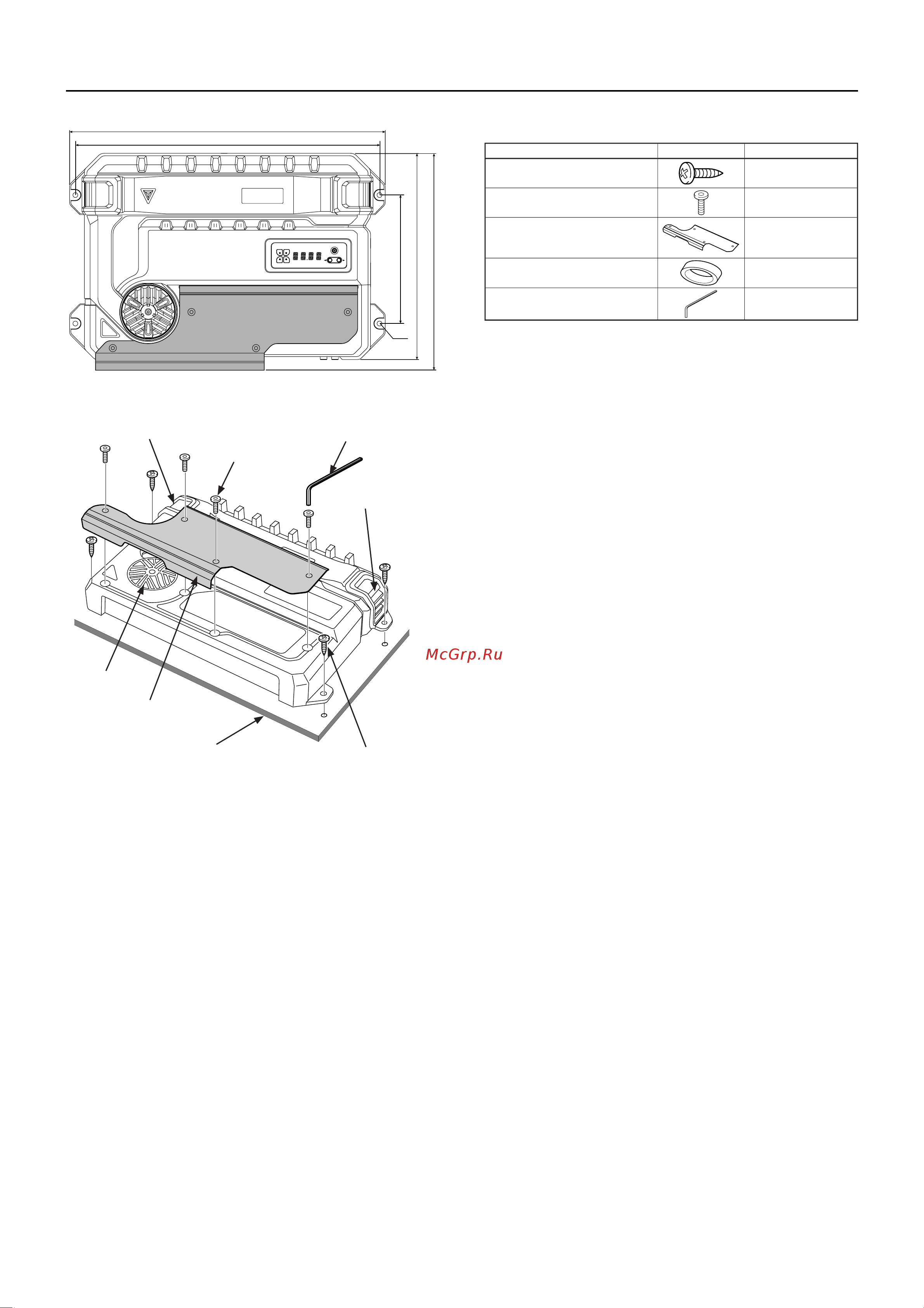

Установка
Вентиляционный канал
Шуруп с головкой
под прямоугольный
ключ (М4 х 8 мм)
Прямоугольный ключ
Охлаждающий
вентилятор
Крышка
Панель установки
(толщина не менее 15 мм)
Саморезы (длина
18 мм, диаметр 5 мм)
Принадлежности
Принадлежность Внешний вид Количество
Саморезы (длина 18 мм, диаметр 5 мм)
Шуруп с головкой
под прямоугольный ключ (М4 х 8 мм)
Крышка
Фиксатор проводов
Прямоугольный ключ
Процедура установки
1. Извлеките ключ зажигания из замка зажигания и отсоедините провод от
отрицательной клеммы (-) аккумулятор, чтобы предотвратить возникновение
короткого замыкания.
2. Настройте усилитель в соответствии с планируемым применением.
3. Подключите входные и выходные кабели ко всем устройствам системы.
4. Подсоедините кабели подключения акустических систем.
5. Подключите провод подачи питания, провод управления питанием и провод
заземления в указанном порядке.
6. Установите крепежные принадлежности на усилитель.
7. Установите усилитель в автомобиль.
8. Установите фиксатор проводов.
9. Подключите провод к отрицательной (-) клемме аккумулятора.
ПРЕДОСТЕРЕЖЕНИЕ
- Не устанавливайте усилитель в следующих местах:
(на неустойчивой поверхности; в местах, где усилитель будет мешать управле-
нию автомобилем; в местах, в которые может попадать влага; в сильно запы-
ленных местах; в местах попадания прямого солнечного света; в местах, под-
верженных воздействию горячего воздуха).
- Не устанавливайте усилитель под ковриком. В противном случае усилитель
может перегреться и может быть поврежден.
- Устанавливайте усилитель в местах, обеспечивающих быстрое рассеивание
тепла. После установки усилителя не кладите на усилитель посторонние пред-
меты.
- Во время эксплуатации поверхность усилителя становится очень горячей.
Устанавливайте усилитель так, чтобы люди, резиновые изделия или другие
предметы, чувствительные к высокой температуре, не контактировали с горя-
чей поверхностью усилителя.
- Для уменьшения внутренней температуры усилитель оснащен охлаждающими
вентиляторами. При установке усилителя не блокируйте отверстия охлаждаю-
щего вентилятора. Блокирование этих отверстий предотвращает охлаждение
внутренних компонентов и может привести к повреждению усилителя.
- При сверлении отверстия под сиденьем, в багажнике или в любом другом
месте автомобиля, убедитесь в том, что с обратной стороны просверливаемой
поверхности нет опасных частей, таких как топливный бак, тормозной шланг
или электропроводка. Будьте внимательны, не поцарапайте и не повредите эти
части.
- Не устанавливайте усилитель вблизи бардачка, задней полки или воздушной
подушки (подушки безопасности).
- Усилитель, надежно установленный в автомобиле, не должен мешать води-
телю во время управления автомобилем. Если усилитель сместится из-за
сильного механического воздействия, усилитель может стать причиной серь-
езной травмы.
- После установки усилителя убедитесь в том, что электрическое оборудова-
ние (стоп-сигналы, сигналы поворота и стеклоочистители) функционирует
нормально.
Вентиляционный канал
