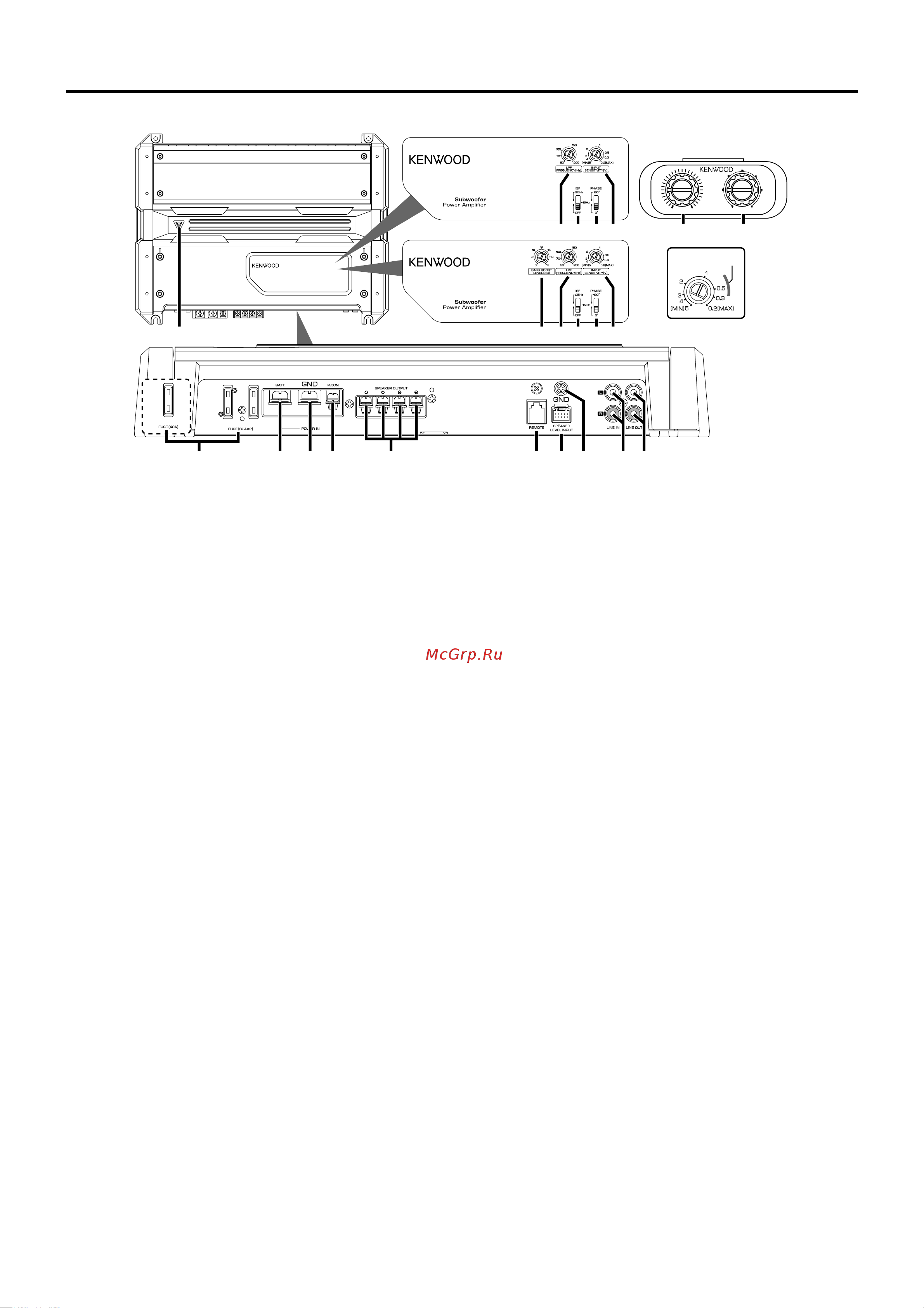

Органы управления ЗАМЕЧАНИЕ Панель управления располагается под крышкой лицевой панели Чтобы получить доступ к этим органам управления снимите крыш ку 1 Предохранитель КАС 9152D KAC 9102D КАС 8152D KAC 8102D 40 А х 1 30 Ах 2 ЗАМЕЧАНИЕ Если Вы не можете найти в магазине предохранитель рассчитан ный на нужный ток обратитесь к дилеру Kenwood Когда выполнено это подключение при включении выключении автомагнитолы может возникать механический шум 8 Контакт заземления кабеля RCA При использовании кабеля со штекерами типа RCA и проводом заземления подключайте провод заземления к этому контакту 9 Гнездо линейного входа LINE IN 10 Гнездо линейного выхода LINE OUT На это гнездо поступает сигнал с линейного входа 3 Контакт заземления 11 Сетевой индикатор Когда включено питание усилителя светится сетевой индикатор При включении питания или срабатывании функции защиты этот индикатор мигает в течение нескольких секунд 4 Контакт управления питанием Используется для управления включением выключением усили теля 12 Регулятор BASS BOOST LEVEL 9102D 8102D Установите уровень звучания низких частот 2 Контакт подключения к аккумулятору ЗАМЕЧАНИЕ Управляет питанием усилителя Подключайте это гнездо ко всем компонентам системы 5 Выходные гнезда на акустические системы КАС 9152D только для КАС 13 Регулятор LPF FREQUENCY низкочастотный фильтр Этот регулятор предназначен для настройки частоты среза этого усилителя ПРЕДОСТЕРЕЖЕНИЕ 14 Переключатель ISF инфразвуковой фильтр Ультранизкие частоты которые не могут быть воспроизведены через сабвуфер не прослушиваются но возникают нежелатель ные звуковые колебания которые влияют на звучание вызывая искажения Установка этого переключателя в положение 15 Hz или 25 Hz отсекает частоты ниже выбранной частоты Этот переключатель позволяет улучшить качество воспроизведе ния акустических систем устраняя нежелательные звуковые ко лебания которые перестают прослушиваться Номинальный уровень входного сигнала акустических систем дол жен быть не менее максимального уровня выходного сигнала уси лителя В противном случае могут возникнуть неисправности 15 Переключатель PHASE фаза Когда этот переключатель установлен в положение 180 фаза сигнала на выходе на акустические системы инвертируется 6 Гнездо REMOTE только для KAC 9152D 8152D Используется для подключения кабеля дистанционного управле ния поставляется дополнительно 16 Регулятор чувствительности входа INPUT SENSITIVITY Устанавливайте этот регулятор в соответствии с уровнем сигнала на выходе предварительного усилителя головного устройства подключенного к этому усилителю мощности В качестве подсказки используйте рисунок приведенный справа ЗАМЕЧАНИЕ Чтобы получить информацию об уровне сигнала на выходе предварительного усилителя обратитесь к разделу Технические характеристики в инструкции по эксплуатации го ловного устройства Т к этот усилитель поддерживает акустические системы с мини мальным сопротивлением 1 Ом подключайте к этим гнездам уси лителя акустические системы с сопротивлением 1 Ом или выше КАС 9102D 8152D 8102D Т к этот усилитель поддерживает акустические системы с мини мальным сопротивлением 2 Ом подключайте к этим гнездам уси лителя акустические системы с сопротивлением 2 Ом или выше 7 Входные систем гнезда с уровнем сигнала акустических ЗАМЕЧАНИЕ Фирменная автомагнитола Kenwood должна иметь максимальную выходную мощность не более 40 Вт Не подключайте кабели акустических систем от усилителя к вход ным гнездам с уровнем сигнала акустических систем т к это мо жет привести к возникновению сбоев или повреждению усилите ля Не подключайте кабели к обоим входным гнездам типа RCA и входам с уровнем сигнала акустических систем одновременно т к это может привести к возникновению сбоев или повреждению усилителя Подключите провод управления питанием к источнику питания который включается выключается ключом зажигания линия АСС 17 Регулятор усиления BOOST LEVEL только КАС 9152D 8152D Устанавливает уровень усиления звучания низких частот для 18 Селектор усиливаемой частоты FREQUENCY только для КАС 9152D 8152D Предназначен для выбора частоты вблизи которой будет выпол нено усиление низких частот 5 рус www kenwoodshop ru 095 976 30 33 KenwoodShop
