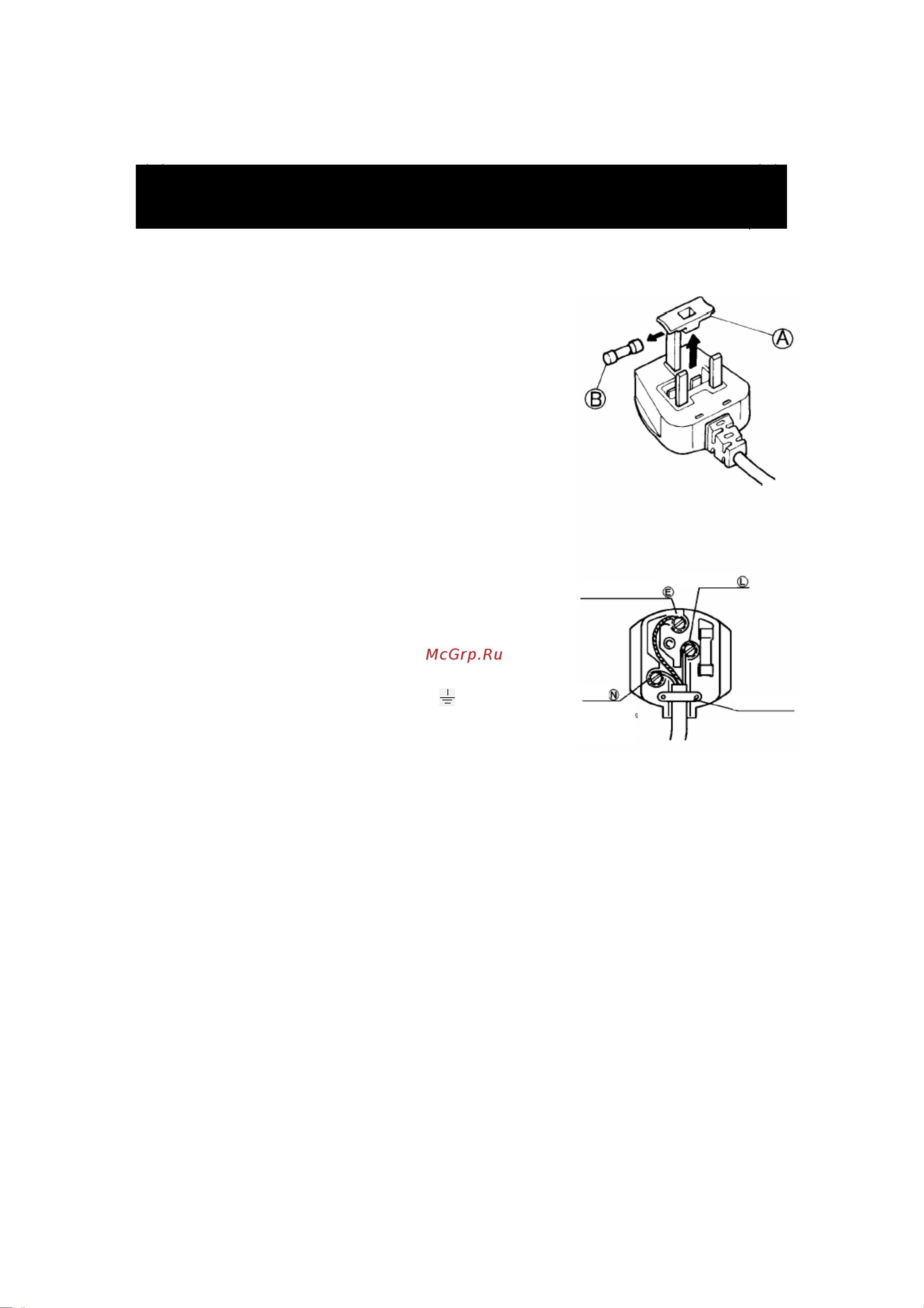

![Whirlpool ARC 7190 [10/10] Электрическое подключение](/views2/1794832/page10/bga.png)
22
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Только для Великобритании
Внимание – настоящее изделие должно быть заземлено.
Замена предохранителя
Если изделие оснащено сетевым шнуром с вилкой типа BS 1363A со
встроенным предохранителем номиналом 13 А, для замены этого
предохранителя можно использовать одобренный A.S.T.A.
предохранитель для вилки типа BS 1362.
1. Снимите крышку предохранителя (A) и извлеките из нее
предохранитель (B).
2. Вставьте в крышку новый предохранитель номиналом 13 А.
3. Установите крышку с предохранителем на место.
Внимание:
Не допускается эксплуатация вилки без крышки предохранителя. В
случае ее утери для замены должна использоваться запасная крышка
того же цвета (который указывается цветной полоской или словами на
основании вилки). Запасную крышку предохранителя можно
приобрести в магазине электротоваров.
Монтаж разборной вилки
Если вилка сетевого шнура изделия не соответствует розетке, ее
следует срезать и выбросить (во избежание риска поражения
электрическим током в случае подключения срезанной вилки к
подходящей розетке). Затем следует смонтировать на шнуре другую
вилку.
Назначение каждого из проводников сетевого шнура обозначается
цветом изоляции:
ГОЛУБОЙ - “Нейтраль” (“N”);
КОРИЧНЕВЫЙ - “ФАЗА” (“L”);
ЗЕЛЕНЫЙ С ЖЕЛТЫМ - “ЗЕМЛЯ” (“E”).
1. ЗЕЛЕНЫЙ С ЖЕЛТЫМ провод присоединяется к терминалу вилки,
обозначенному буквой “E” или символом «земли»
либо
окрашенному в зеленый и желтый цвета.
2. ГОЛУБОЙ провод присоединяется к терминалу вилки,
обозначенному буквой “N” либо окрашенному в черный цвет.
3.КОРИЧНЕВЫЙ провод присоединяется к терминалу вилки,
обозначенному буквой “L” либо окрашенному в красный цвет.
Только для Ирландской республики
Во многих случаях действуют те же инструкции, что и для
Великобритании, но возможно применение вилки и розетки третьего
типа: с двумя контактными штырями и боковым контактом заземления.
В этом случае ЗЕЛЕНЫЙ С ЖЕЛТЫМ провод присоединяется к
контакту «земли», а два других – к контактным штырям независимо от
цвета. Ответвление электросети, на котором установлена такая
розетка, должно быть оснащено предохранителем номиналом 16 А.
ЖЕЛТЫЙ С ЗЕЛЕНЫМ
КОРИЧНЕВЫЙ
ГОЛУБОЙ
ЗАЖИМ КАБЕЛЯ
Подключение типичной
13-амперной вилки
