23 English
01_EN_3P281953-1B.fm Page 23 Tu
esday, January 25, 2011 3:35 PM

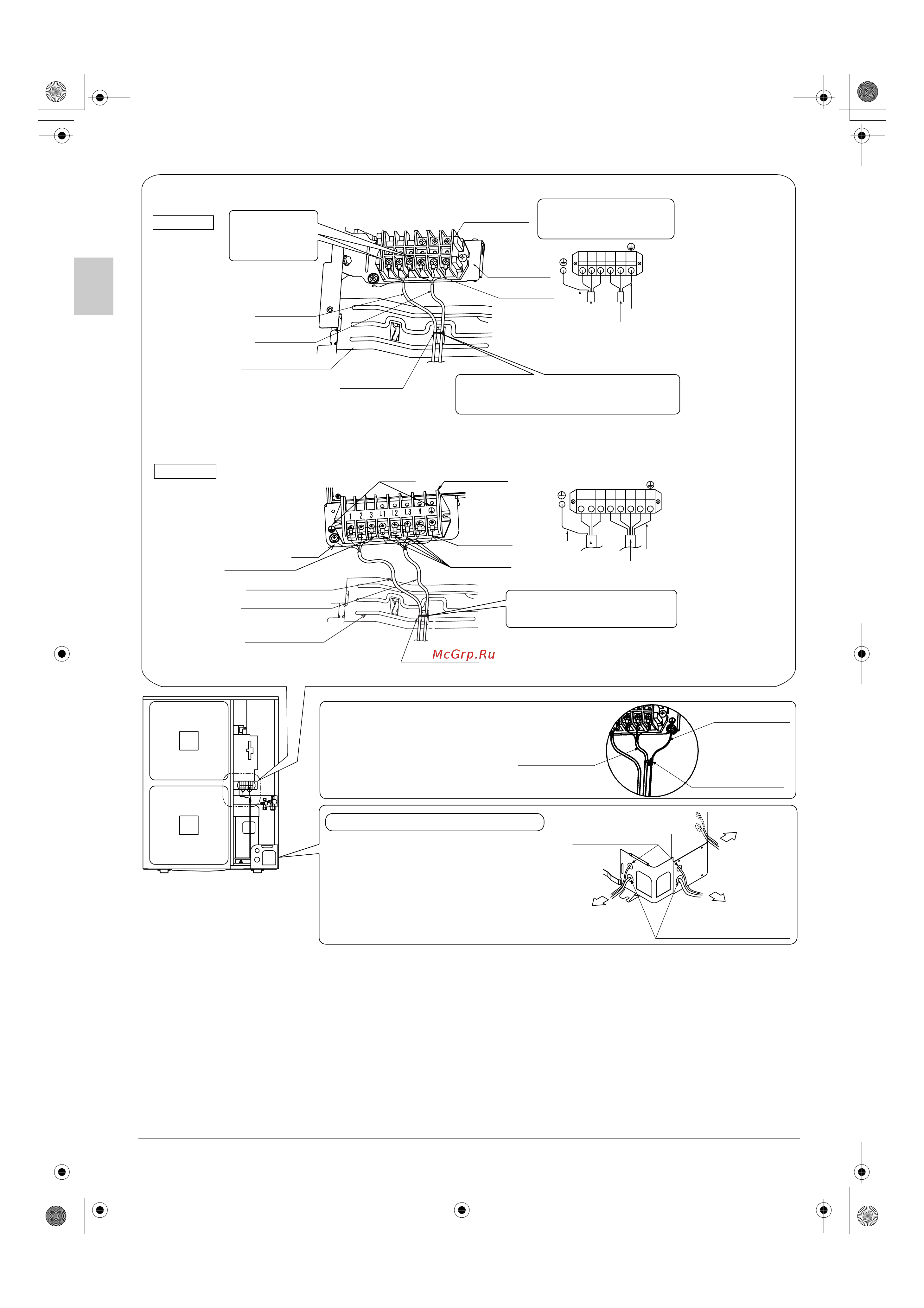

Direction for pulling out the wiring
Transmission
wiring
Power supply and
earth wiring
Backward
Sideways
Forward
Earth wiring
Clamp
(accessories)
Power supply
wiring
•
Plug the pipe through-hole with putty or
insulating material (procured locally) so
as not to leave any gap and prevent
entry of small animals.
•
Use the knock hole on the side and rear
for the conduit (composite) operation.
To use the single core wire as
the earth wire during the conduit
operation, secure the electric wire
and earth wire using the clamps
as shown in the picture right.
All connection terminals
should be insulated by,
for example, attached
insulating sleeves.
Secure the power supply wiring and the transmission
wiring to the stop valve attachment plate using the clamping
material so that it does not move.
How to connect the power
supply wiring and transmission
wiring
Control box
(Terminal strip)
Transmission
wiring
1 2 3 N
L
Power supply
wiring
Stop valve
attachment plate
Transmission
wiring
Power supply
wiring
Earth wiring
between units
Earth wiring
Clamp
(accessories)
Earth wiring
Terminal plate
Earth wiring
Power supply wiring
Clamp material
(accessories)
Power supply
wire
Attach
an insulation
sleeve
Ground
Transmission
wiring
Power supply
wiring
Earth wiring
123 L1 L2 L3 N
Fix to the stop valve fixing plate not to
move on the power supply wiring and
wiring between units.
VJK Model
YAK Model
Earth
wiring
Earth wiring
Transmission wiring
Stop valve
attachment plate
Control box
(Terminal strip)
Earth wiring
between units
