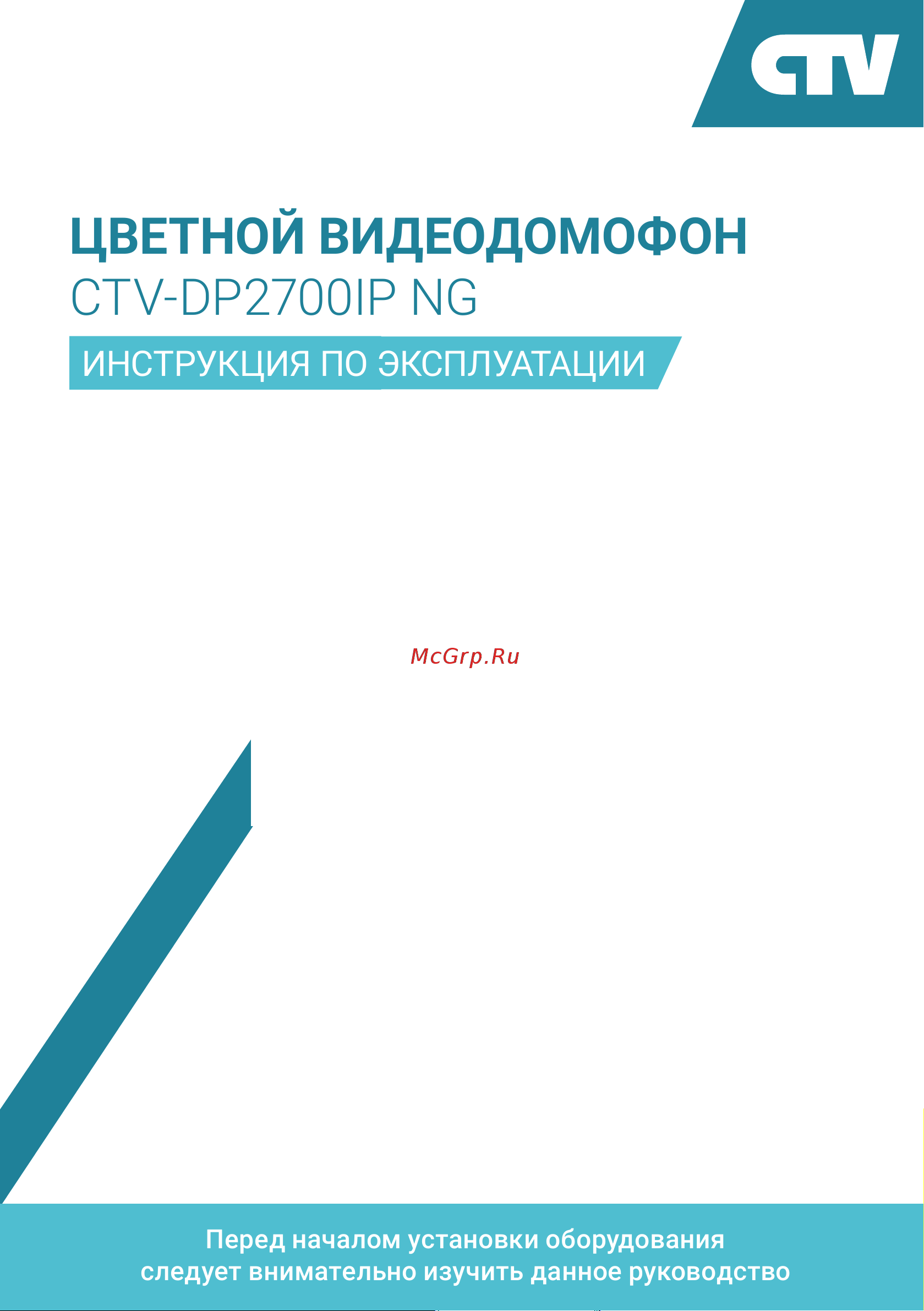

CTV CTV-DP2700IP NG Инструкция по использованию онлайн
ЦВЕТНОЙ ВИДЕОДОМОФОН
CTV-DP2700IP NG
Перед началом установки оборудования
следует внимательно изучить данное руководство
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Содержание
- Содержание 2
- Внимание 3
- Меры предосторожности 3
- Описание продукта 3
- Внимание 4
- Конструкция и органы управления монитора ctv m2700ip 4
- Меры предосторожности 4
- 6 7 8 9 5
- Конструкция и органы управления монитора ctv m2700ip 5
- Таблица 1 6
- Внимание монитор ctv m2700ip работает только с видеосигналом формата cvbs и не может работать с видеосигналом формата ahd поэтому если мони тор не отображает видео от панели попробуйте переключить стандарт видео сигнала вышеуказанным методом 7
- Конструкция и органы управления вызывной панели ctv d4003ng 7
- По умолчанию вызывная панель работает в стандарте видео cvbs аналоговый видеосигнал для переключения стандарта видео с cvbs на ahd и обратно нуж но подать питание dc 12 в на панель нажать на панели кнопку вызова и затем пока звучит мелодия вызова зажать кнопку переключения стандартов на 5 7 с 7
- Таблица 2 7
- Монтаж и схема подключения комплекта 8
- Монтаж монитора ctv m2700ip 8
- Монтаж вызывной панели ctv d4003ng 9
- Все соединения должны осуществляться только при выключенном пита нии видеодомофона 12
- Встроенное реле управления замком обеспечивает замыкание контактов прово да белый и коричневый при подаче сигнала открывания двери с видеомонитора 12
- Вызывная панель подключается согласно этикетке расположенной на кабеле 12
- Данная панель оснащена импульсным источником питания для открывания элек тромеханического замка зеленый провод таким образом электромеханический замок может работать с данной панелью без дополнительного блока питания 12
- Использовать питание 12 в видеодомофона для электрозамка запрещено оно предназначено только для питания вызывной панели 12
- Кабельные линии для соединения панели с видеодомофоном и электрозамком если он имеется должны быть заранее подведены к месту установки 12
- Назначение и цвета проводов указаны в таблице ниже 12
- Под центральной частью монтажной пластины организуйте небольшую по лость аккуратно уложите излишки кабеля в полость 12
- Подключите панель к видеодомофону и электрозамку если он имеется схе ма подключения приведена в следующем разделе инструкции 12
- Порядок установки 12
- Прикрутите монтажную пластину к стене пропустив кабели подключения че рез отверстие в центре пластины 12
- Примечание 12
- Провода панели 12
- Просверлите в стене два отверстия под дюбели 12
- Разметьте на стене место под два отверстия используя для этого монтаж ную пластину 12
- Установите дюбели в отверстия 12
- Установите панель на монтажную пластину и закрепите ее фиксирующим винтом в нижней части панели 12
- В комплект поставки входит специальный коннектор 5 шт 4 проводный ка бель длиной 20 см с одной стороны он имеет разъем для подключения к виде омонитору с другой провода для подключения к соединительному кабелю идущему к вызывной панели коннектор показан на рисунке ниже 13
- Внимание 13
- Если вы используете только одну вызывную панель входит в комплект то не обходимо подключать ее к разъему монитора door1 панель 1 соблюдая со ответствие цвета и назначения соединительных проводов на мониторе и панели см рис ниже если вы собираетесь использовать дополнительную вызывную панель в комплект не входит то подключите ее к разъему door2 панель 2 13
- Панель коммутации монитора ctv m2700ip 13
- Подключение комплекта простая схема 13
- При подключении соблюдайте соответствие цвета и назначения соединительных проводов 13
- Провода панели 13
- Разъемы door1 панель 1 и door2 панель 2 имеют одинаковое функцио нальное назначение 13
- Внимание 14
- Схема подключения панели замковая часть 14
- Внимание 15
- Вызывные панели и камеры подключаются только к основному монитору 16
- Для подключения видеокамер используется 4 проводный коннектор из ком плекта поставки который следует подключить к разъему cam назначения кон тактов разъема приведены в табл 6 ниже 16
- Для подключения дополнительных мониторов и создания многоабонентской сис темы понадобится приобрести до трех дополнительных мониторов и одну допол нительную вызывную панель максимальная емкость системы 4 монитора и 2 вызывные панели при создании системы из нескольких мониторов монитор по умолчанию назначается основным a остальные следует назначить дополнитель ными для этого необходимо в меню мониторов которые вы хотите назначить подчиненными установить режим дополнительный slave дополнительные мониторы подключаются к основному при помощи 4 проводных коннекторов из комплекта поставки к разъемам out выходной разъем главного монитора и in входной разъем доп монитора назначения контактов приведены в табл 5 ниже 16
- Подключение всех устройств следует производить только при отключенном пи тании монитора 16
- Подключение дополнительных устройств 16
- Структурная схема подключения дополнительных устройств приведена на ри сунке ниже 16
- Также монитор поддерживает подключение двух дополнительных видеокамер наблюдения 16
- Панель 1 вид сзади 17
- Панель 2 вид сзади 17
- Подробная схема подключения дополнительных устройств приведена на рисун ке ниже 17
- Разъёмы подключения дополнительного монитора 17
- Рекомендуемый тип питающего кабеля ввг нг медный силовой кабель с пвх изоляцией и оболочкой не поддерживающей горения с сечением проводника 2 5 мм2 сеть питания видеомонитора рекомендуется защищать отдельным автоматом отключения тока 17
- Рекомендуемый тип соединительного кабеля 4 жильный квк комбиниро ванный видеокабель состоящий из экранированного радиочастотного коак сиального провода и двух дополнительных проводников для обеспечения хорошего изображения и звука необходимо использовать качественный сое динительный кабель рекомендуемая максимальная длина кабеля составляет 80 м при сечении каждого проводника не менее 0 5 мм2 17
- Требования к кабелям подключения 17
- Цветной видеодомофон ctv dp2700ip ng 17
- Важно 18
- Видеодомофон автоматически перейдет в дежурный ре жим через 60 с если оператор не ответит посетителю 18
- Для вывода на экран изображения каналов cam1 door2 cam2 необходимо последовательно нажимать на кнопку просмотр при этом каналы cam1 и cam2 должны быть включены в экранном меню монитора 18
- Ответ на вызов посетителя и мониторинг 18
- Эксплуатация 18
- Важно 19
- Экранное меню 19
- Internet 20
- Монитор может быть подключен к сети роутеру как беспроводное устройство 20
- Монитор можно подключить к роутеру двумя способами с помощью кабеля lan или через беспроводное соединение wifi подразумевается что в сети уже присутствует работающий роутер или другое устройство предназначенное для доступа к сети интернет пример подключения монитора к роутеру показан на рисунке ниже 20
- Подключение ip монитора к сети ethernet 20
- Подключение монитора к сети ethernet 20
- Цветной видеодомофон ctv dp2700ip ng 20
- Важно 21
- Проводное подключение ip монитора к сети ethernet 22
- Проводное подключение монитора к сети ethernet 22
- Android ios 23
- Беспроводное подключение ip монитора к сети ethernet 23
- Беспроводное подключение монитора к сети ethernet 23
- Важно 23
- Важно 26
- Запуск приложения регистрация нового пользователя 27
- Мобильное приложение ctvhome 27
- Основное окно приложения 28
- Добавление нового ip монитора добавление существующего ip монитора 30
- Добавление нового монитора добавление существующего монитора 30
- Входящий вызов окно мониторинга 31
- Окно настроек устройства включение детектора движения 32
- Удалённое воспроизведение видеозаписи 33
- Удалённое воспроизведение видеозаписи 34
- Вкладка профиль 35
- Вкладка умные сценарии 35
- Веб интерфейс ip домофона ctv m2700ip 38
- Веб интерфейс ip домофона ctv m2700ip 39
- Комплект поставки ip видеодомофона ctv dp2700ip ng 49
- Комплект поставки видеодомофона ctv dp2700ip ng 49
- Правила хранения 49
- Технические характеристики монитора ctv m2700ip 50
- Производитель оставляет за собой право изменять функциональные возмож ности технические характеристики комплектацию и упаковку без предвари тельного уведомления 51
- Технические характеристики панели ctv d4003ng 51
