CTV CTV-DP2700IP NG [12/52] Порядок установки

Внимание монитор ctv m2700ip работает только с видеосигналом формата cvbs и не может работать с видеосигналом формата ahd поэтому если мони тор не отображает видео от панели попробуйте переключить стандарт видео сигнала вышеуказанным методом 7

Конструкция и органы управления вызывной панели ctv d4003ng 7

По умолчанию вызывная панель работает в стандарте видео cvbs аналоговый видеосигнал для переключения стандарта видео с cvbs на ahd и обратно нуж но подать питание dc 12 в на панель нажать на панели кнопку вызова и затем пока звучит мелодия вызова зажать кнопку переключения стандартов на 5 7 с 7

Таблица 2 7

Монтаж и схема подключения комплекта 8

Монтаж монитора ctv m2700ip 8

Монтаж вызывной панели ctv d4003ng 9

Все соединения должны осуществляться только при выключенном пита нии видеодомофона 12

Встроенное реле управления замком обеспечивает замыкание контактов прово да белый и коричневый при подаче сигнала открывания двери с видеомонитора 12

Вызывная панель подключается согласно этикетке расположенной на кабеле 12

Данная панель оснащена импульсным источником питания для открывания элек тромеханического замка зеленый провод таким образом электромеханический замок может работать с данной панелью без дополнительного блока питания 12

Использовать питание 12 в видеодомофона для электрозамка запрещено оно предназначено только для питания вызывной панели 12

Кабельные линии для соединения панели с видеодомофоном и электрозамком если он имеется должны быть заранее подведены к месту установки 12

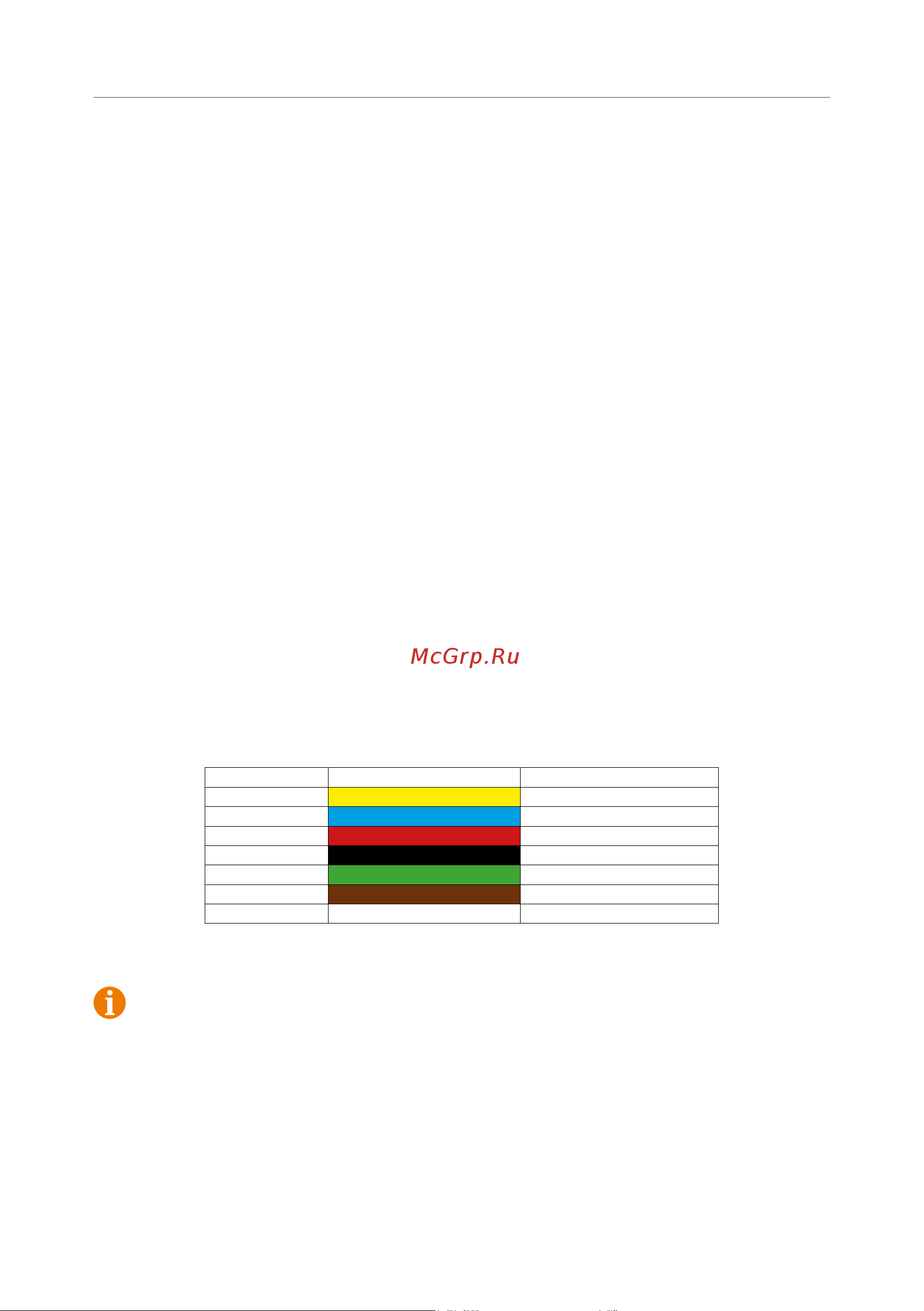

Назначение и цвета проводов указаны в таблице ниже 12

Под центральной частью монтажной пластины организуйте небольшую по лость аккуратно уложите излишки кабеля в полость 12

Подключите панель к видеодомофону и электрозамку если он имеется схе ма подключения приведена в следующем разделе инструкции 12

Порядок установки 12

Прикрутите монтажную пластину к стене пропустив кабели подключения че рез отверстие в центре пластины 12

Примечание 12

Провода панели 12

Просверлите в стене два отверстия под дюбели 12

Разметьте на стене место под два отверстия используя для этого монтаж ную пластину 12

Установите дюбели в отверстия 12

Установите панель на монтажную пластину и закрепите ее фиксирующим винтом в нижней части панели 12

В комплект поставки входит специальный коннектор 5 шт 4 проводный ка бель длиной 20 см с одной стороны он имеет разъем для подключения к виде омонитору с другой провода для подключения к соединительному кабелю идущему к вызывной панели коннектор показан на рисунке ниже 13

Внимание 13

Если вы используете только одну вызывную панель входит в комплект то не обходимо подключать ее к разъему монитора door1 панель 1 соблюдая со ответствие цвета и назначения соединительных проводов на мониторе и панели см рис ниже если вы собираетесь использовать дополнительную вызывную панель в комплект не входит то подключите ее к разъему door2 панель 2 13

Панель коммутации монитора ctv m2700ip 13

Подключение комплекта простая схема 13

При подключении соблюдайте соответствие цвета и назначения соединительных проводов 13

Провода панели 13

Разъемы door1 панель 1 и door2 панель 2 имеют одинаковое функцио нальное назначение 13

Внимание 14

Схема подключения панели замковая часть 14

Внимание 15

Вызывные панели и камеры подключаются только к основному монитору 16

Для подключения видеокамер используется 4 проводный коннектор из ком плекта поставки который следует подключить к разъему cam назначения кон тактов разъема приведены в табл 6 ниже 16

Для подключения дополнительных мониторов и создания многоабонентской сис темы понадобится приобрести до трех дополнительных мониторов и одну допол нительную вызывную панель максимальная емкость системы 4 монитора и 2 вызывные панели при создании системы из нескольких мониторов монитор по умолчанию назначается основным a остальные следует назначить дополнитель ными для этого необходимо в меню мониторов которые вы хотите назначить подчиненными установить режим дополнительный slave дополнительные мониторы подключаются к основному при помощи 4 проводных коннекторов из комплекта поставки к разъемам out выходной разъем главного монитора и in входной разъем доп монитора назначения контактов приведены в табл 5 ниже 16

Подключение всех устройств следует производить только при отключенном пи тании монитора 16

Подключение дополнительных устройств 16

Структурная схема подключения дополнительных устройств приведена на ри сунке ниже 16

Также монитор поддерживает подключение двух дополнительных видеокамер наблюдения 16

Панель 1 вид сзади 17

Панель 2 вид сзади 17

Подробная схема подключения дополнительных устройств приведена на рисун ке ниже 17

Разъёмы подключения дополнительного монитора 17

Рекомендуемый тип питающего кабеля ввг нг медный силовой кабель с пвх изоляцией и оболочкой не поддерживающей горения с сечением проводника 2 5 мм2 сеть питания видеомонитора рекомендуется защищать отдельным автоматом отключения тока 17

Рекомендуемый тип соединительного кабеля 4 жильный квк комбиниро ванный видеокабель состоящий из экранированного радиочастотного коак сиального провода и двух дополнительных проводников для обеспечения хорошего изображения и звука необходимо использовать качественный сое динительный кабель рекомендуемая максимальная длина кабеля составляет 80 м при сечении каждого проводника не менее 0 5 мм2 17

Требования к кабелям подключения 17

Цветной видеодомофон ctv dp2700ip ng 17

Важно 18

Видеодомофон автоматически перейдет в дежурный ре жим через 60 с если оператор не ответит посетителю 18

Для вывода на экран изображения каналов cam1 door2 cam2 необходимо последовательно нажимать на кнопку просмотр при этом каналы cam1 и cam2 должны быть включены в экранном меню монитора 18

Ответ на вызов посетителя и мониторинг 18

Эксплуатация 18

Важно 19

Экранное меню 19

Internet 20

Монитор может быть подключен к сети роутеру как беспроводное устройство 20

Монитор можно подключить к роутеру двумя способами с помощью кабеля lan или через беспроводное соединение wifi подразумевается что в сети уже присутствует работающий роутер или другое устройство предназначенное для доступа к сети интернет пример подключения монитора к роутеру показан на рисунке ниже 20

Подключение ip монитора к сети ethernet 20

Подключение монитора к сети ethernet 20

Цветной видеодомофон ctv dp2700ip ng 20

Важно 21

Проводное подключение ip монитора к сети ethernet 22

Проводное подключение монитора к сети ethernet 22

Android ios 23

Беспроводное подключение ip монитора к сети ethernet 23

Беспроводное подключение монитора к сети ethernet 23

Важно 23

Важно 26

Запуск приложения регистрация нового пользователя 27

Мобильное приложение ctvhome 27

Основное окно приложения 28

Добавление нового ip монитора добавление существующего ip монитора 30

Добавление нового монитора добавление существующего монитора 30

Входящий вызов окно мониторинга 31

Окно настроек устройства включение детектора движения 32

Удалённое воспроизведение видеозаписи 33

Удалённое воспроизведение видеозаписи 34

Вкладка профиль 35

Вкладка умные сценарии 35

Веб интерфейс ip домофона ctv m2700ip 38

Веб интерфейс ip домофона ctv m2700ip 39

Комплект поставки ip видеодомофона ctv dp2700ip ng 49

Комплект поставки видеодомофона ctv dp2700ip ng 49

Правила хранения 49

Технические характеристики монитора ctv m2700ip 50

Производитель оставляет за собой право изменять функциональные возмож ности технические характеристики комплектацию и упаковку без предвари тельного уведомления 51

Технические характеристики панели ctv d4003ng 51
