Цветной видеодомофон
CTV-DP2700IP NG
11
Порядок установки:
Кабельные линии для соединения панели с видеодомофоном и электрозамком
(если он имеется) должны быть заранее подведены к месту установки�
1� Разметьте на стене место под два отверстия, используя для этого монтаж-
ный уголок�
2� Просверлите в стене два отверстия под дюбели�
3� Установите дюбели в отверстия�
4� Прикрутите монтажный уголок к стене�
5� Прикрутите монтажную пластину к уголку, пропустив кабели подключения
через отверстие в центре пластины�
6� Подключите панель к видеодомофону и электрозамку (если он имеется)� Схе-
ма подключения приведена в следующем разделе инструкции�
7� Под центральной частью монтажного уголка организуйте небольшую по-
лость� Аккуратно уложите излишки кабеля в полость�
8� Установите панель на монтажную пластину и закрепите её фиксирующим
винтом в нижней части панели�

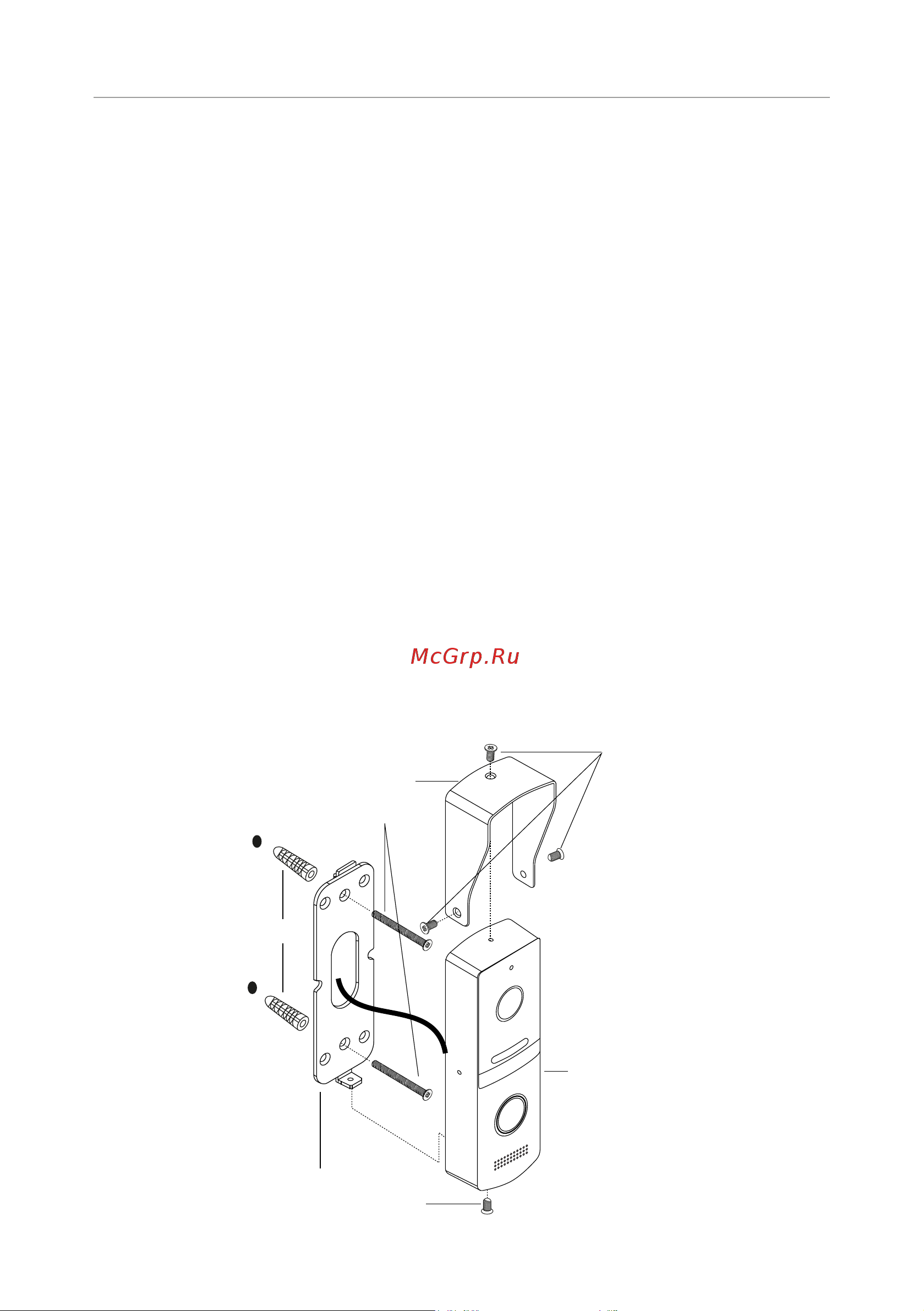

Схема установки панели без использования монтажного уголка:
Винт М2,5х5
Солнцезащитный
козырек
Саморез 4х35 мм
Дюбели
Вызывная
панель
Монтажная пластина
Винт РМ3х8
