Цветной видеодомофон
CTV-DP2700IP NG
10
Винт М2,5х5
Солнцезащитный
козырек
Саморез 4х35 мм
Монтажный уголок
Монтажная пластина
Винт РМ3х8
В случае использования изделия вне помещения рекомендуется установить за-
щитный козырек�
Вызывная панель подключается согласно этикетке, расположенной на кабеле�
Также назначение проводов указаны в следующем разделе инструкции «Прово-
да панели»�
При монтаже рекомендуется использование специализированного коаксиально-
го видеокабеля при длине линии свыше 20 м� Максимальная длина линии – 50 м�
Примечание
Выбирайте место установки так, чтобы в объектив видеокамеры не попа-
дал прямой солнечный свет� Не устанавливайте панель вблизи источников
сильных электромагнитных помех, например, возле электромотора лифта,
трансформаторного щитка и т�п�
Не устанавливайте панель в местах с температурой и влажностью, выходя-
щих за пределы рабочих значений�
Изображение, передаваемое с вызывной панели на монитор, может быть
нечетким из-за воздействия осадков (дождя или снега) или в результате
загрязнения глазка видеокамеры� Это нужно учитывать при выборе места
для установки�

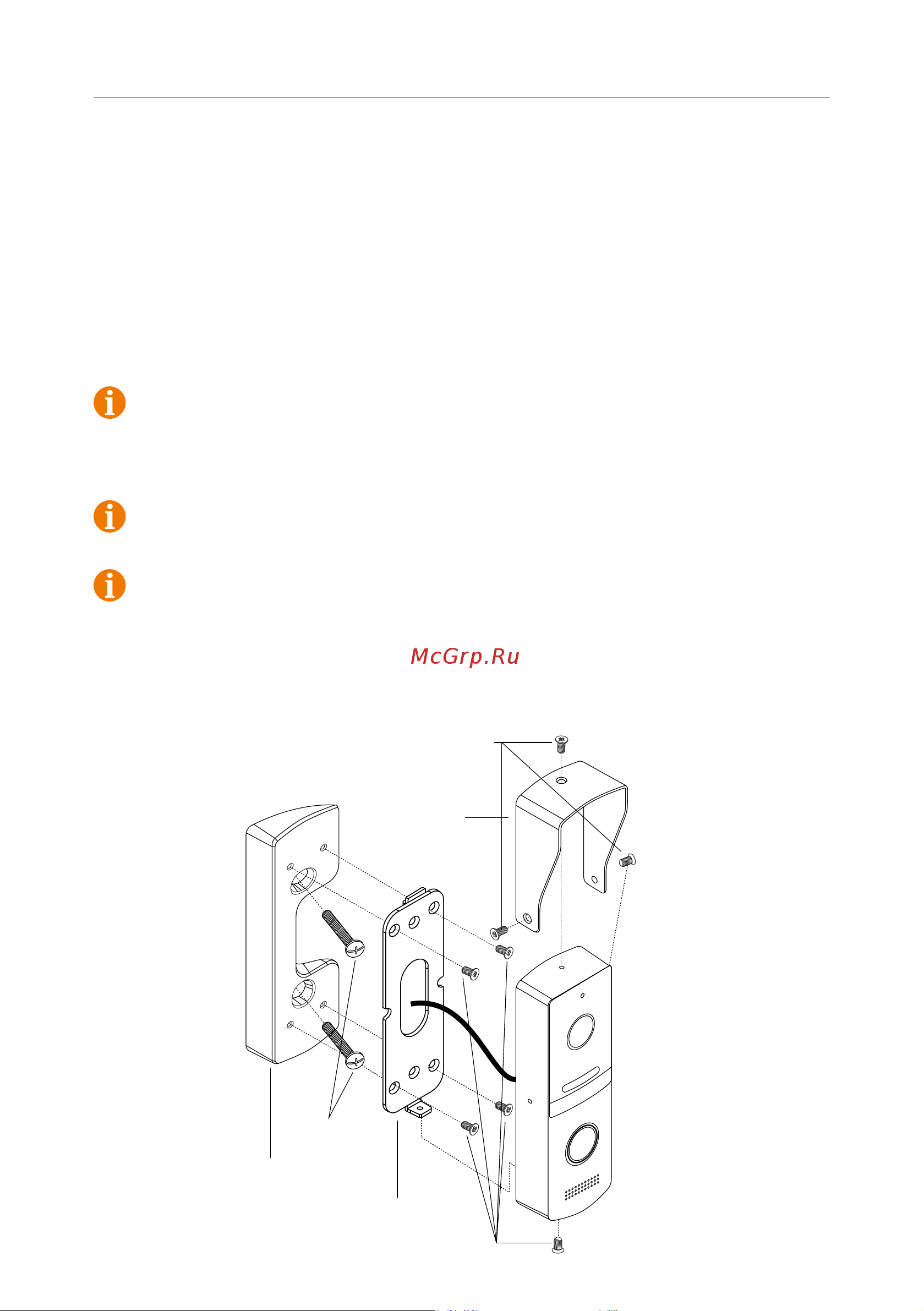

Схема установки панели с использованием монтажного уголка из комплекта панели:
