12
www.ctvcctv.ru

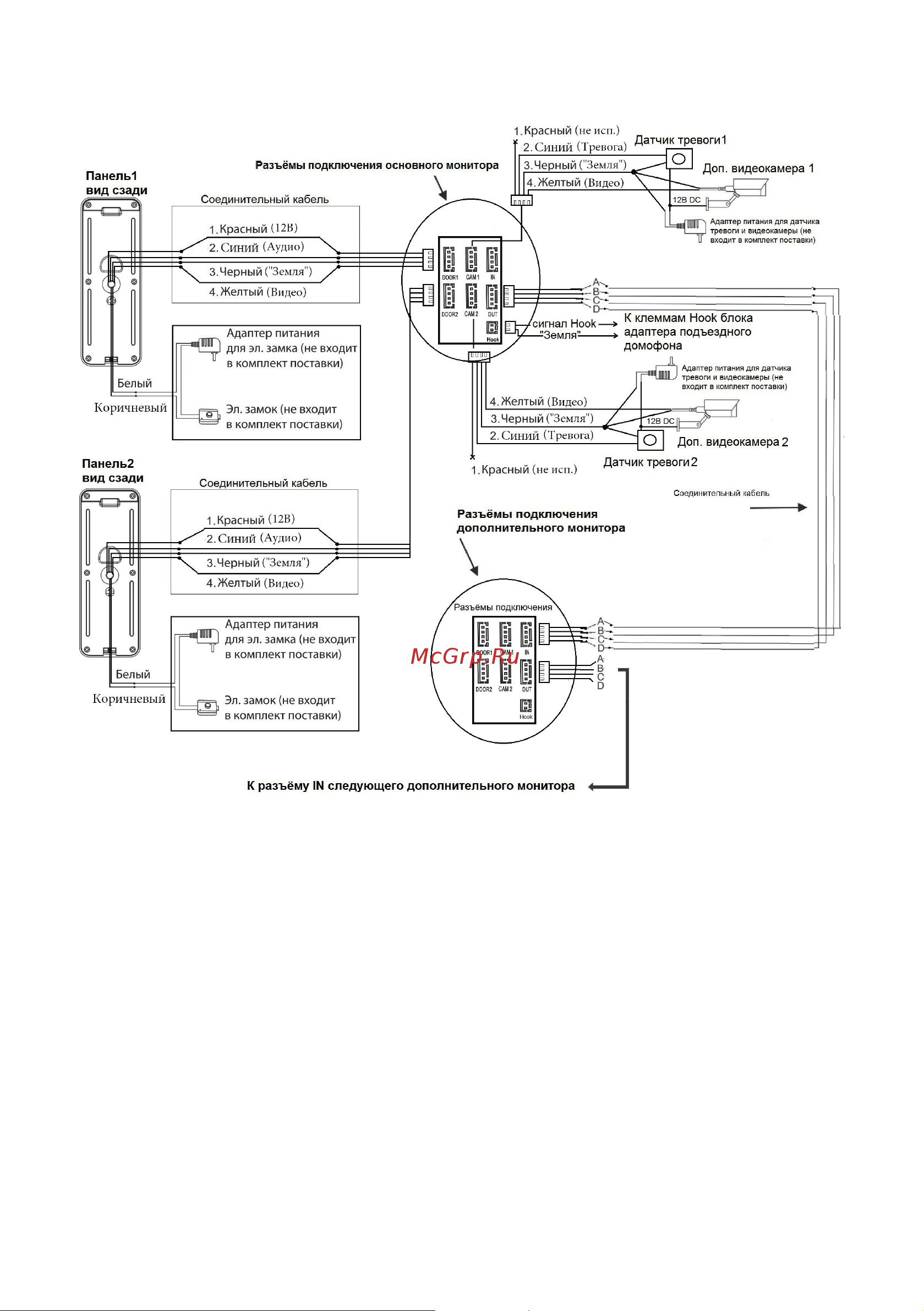

Подробная схема подключения дополнительных устройств приведена на ри-
сунке ниже:
■ Требования к кабелям подключения
Рекомендуемый тип соединительного кабеля: 4-жильный КВК (комбини-
рованный видеокабель, состоящий из экранированного радиочастотного коак-
сиального провода и 2-х дополнительных проводников). Имейте ввиду, что для
обеспечения хорошего изображения и звука, необходимо использовать качест-
венный соединительный кабель. Рекомендуемая максимальная длина кабеля со-
ставляет 80 метров, при сечении каждого проводника не менее 0.5 мм
2
.
Рекомендуемый тип питающего кабеля: ВВГ-НГ (Медный силовой кабель с
ПВХ-изоляцией и оболочкой, не поддерживающей горения) с сечением провод-
ника 2.5 мм
2
. Сеть питания видеомонитора рекомендуется защищать отдельным
автоматом отключения тока.
