5
www.ctvcctv.ru
4
5
6
7
8
9
10
11
12

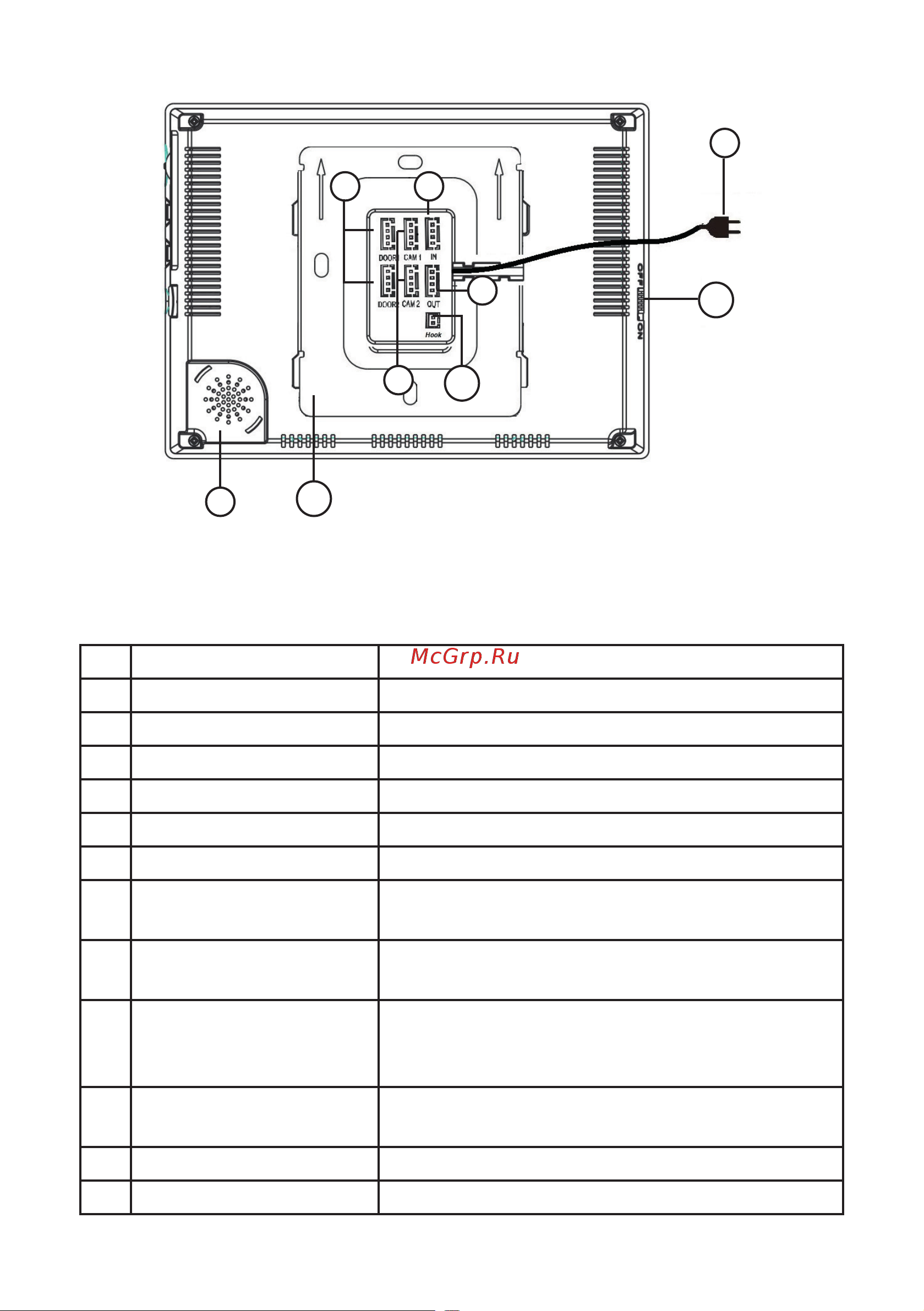

Таблица №1
Конструкция монитора
№ Наименование Описание
1 ЖК дисплей Изображение от видеоисточников.
2 Слот под карту памяти Установка карты памяти формата micro-SD.
3 Микрофон Для голосовой связи с посетителем.
4 Динамик Для голосовой связи с посетителем.
5 Шнур питания 220В Для подключения к сети питания 220В.
6 Разъёмы DOOR1,2 Для подключения вызывных панелей.
7 Разъёмы CAM1,2
Для подключения дополнительных видеокамер
и датчиков тревоги.
8 Разъём IN
Для подключения к основному монитору в
системе (система из нескольких мониторов).
9 Разъём OUT
Для подключения дополнительного домофон-
ного монитора (система из нескольких мони-
торов).
10 Разъём Hook
Для подключения блока адаптера подъездного
домофона
11 Монтажная пластина Для крепления видеомонитора на стену.
12 Переключатель питания Для включения/выключения монитора.
