ПОДКЛЮЧЕНИЕ
ТЕХНИКА БЕЗОПАСНОСТИ
Установите монтажную коробку (приобретается
отдельно) и выведите в неё провода для подключения.
Просверлите в стене четыре отверстия под дюбели и
установите их. Прикрутите крепёжную пластину поверх
монтажной коробки 4 винтами - верхний и нижний винты
крепятся к стене, средние - к монтажной коробке.
Пропустите кабели подключения через отверстие в
центре пластины.
Подключите монитор к вызывной панели используя
схему проводов, которая есть на этикетке,
прикрепленной к панели.
Аккуратно уложите провода в монтажную коробку.
Установите монитор на пластину, подключите и подайте
питание.
К монитору можно подключить 1 или 2 вызывные панели, 1 или
2 дополнительные внешние камеры, 1 или 2 датчика тревоги,
дополнительный монитор с композитным входом, а также до
5-ти дополнительных домофонных мониторов марки CTV.
Подключение вызывных панелей, камер, датчиков тревоги и
дополнительных мониторов осуществляется при помощи 4-х
проводных коннекторов из комплекта поставки. Подключение
происходит согласно назначению проводов по цветам.
Дополнительные мониторы подключаются к основному к
разъемам OUT (выходной разъём главного монитора) и IN
(входной разъём доп. монитора).
Для подключения видеокамер и датчиков тревоги коннекторы
следует вставить в разъёмы CAM1 или CAM2.
Вызывные панели подключаются к разъёмам DOOR1 и DOOR2.
Также вместо вызывной панели к этим разъёмам может быть
подключен подъездный домофон.
При установке и дальнейшем использовании домофона
следуйте общим правилам электробезопасности эксплуатации
электроприборов, а также требованиям нормативно-правовых
актов по электробезопасности. В том числе:
Разборку и техническое обслуживание может осуществлять
только сотрудник специализированного сервисного центра.
С подробной инструкцией
можно ознакомиться на
нашем сайте ctvcctv.ru
Пожалуйста, берегите себя!
Соблюдайте технику безопасности.
Разъём Hook используется для подключения блока адаптера
подъездного домофона, если у этого адаптера имеется вход для
приёма сигнала Hook. Для подключения используется 2-х
проводный коннектор из комплекта поставки, который следует
подключить к разъёму Hook.
Подготовительные работы перед установкой монитора
желательно проводить во время строительных и электромон-
тажных работ.
Порядок монтажа:
Рекомендуется устанавливать монитор на высоте 150-160 см
от пола.
Монтаж можно произвести самостоятельно, посмотрев наше
видео с подробной инструкцией на ctvcctv.ru/ustanovi_sam.html
Однако лучше доверить установку квалифицированным
специалистам.
ВАЖНО: Обязательно отключите электропитание
перед монтажом!
1
2
3
4
5
6
!
!
МОНТАЖ
ПОДКЛЮЧЕНИЕ
Избегайте установки изделия и прокладки проводов
вблизи источников тепла (например, радиаторов отопле-
ния) и электромагнитных помех (например, телевизора,
усилителя, радиоприемника и т.п)
Рекомендуется подключать видеодомофон к сети
питания переменного тока 220В с использованием
отдельного защитного автоматического выключателя
Не применяйте моющие средства для чистки изделия -
используйте только мягкую влажную тряпку.
ВАЖНО: Подключение всех устройств следует
производить только при отключенном питании
монитора!
ВАЖНО: Обязательно отключите электропитание
перед монтажом. Монтаж монитора к сети 220В
должен производиться только при выключенном
питании!
5
6
7
8

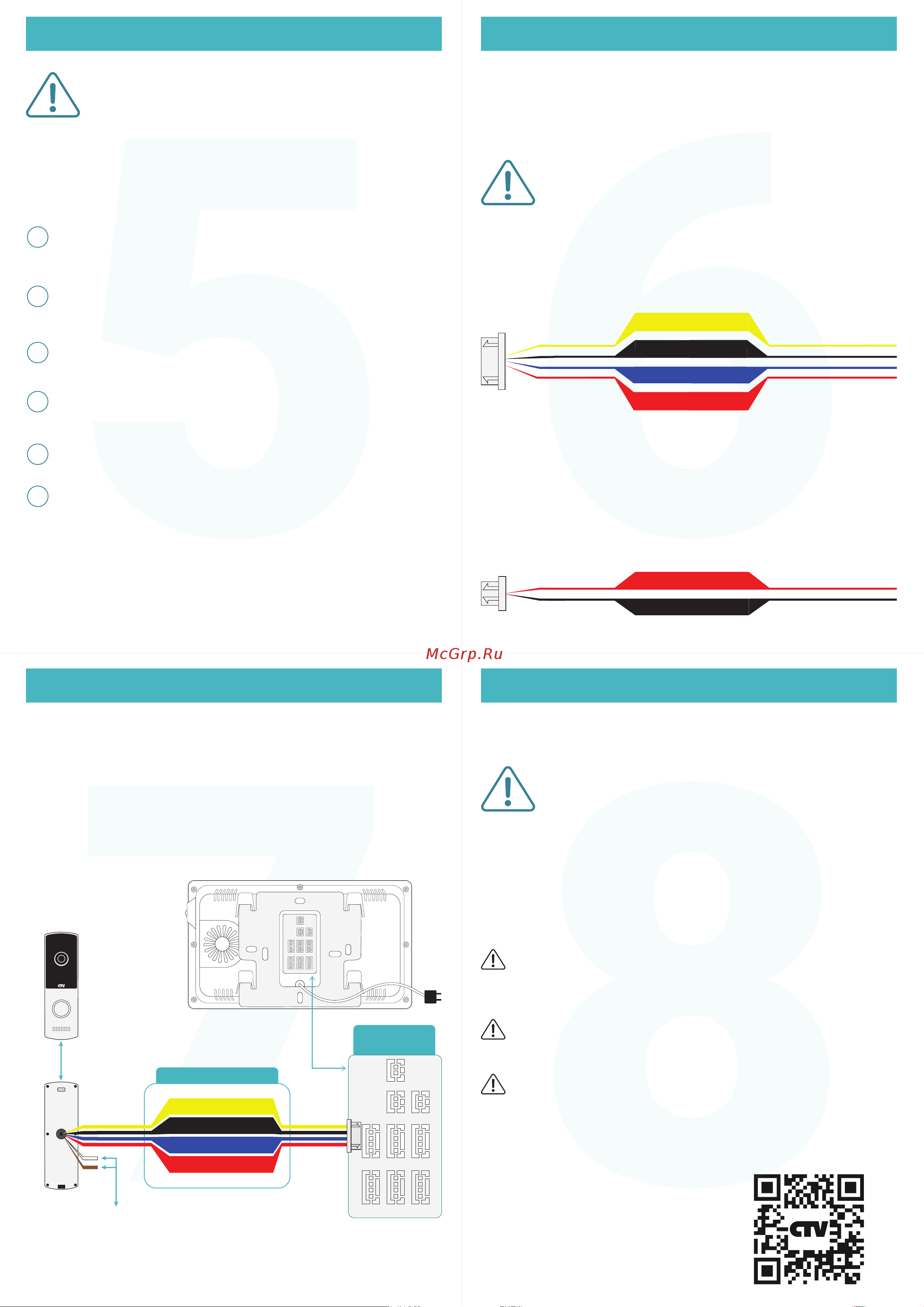

Разъёмы для
коммутации
DOOR2 CAM2
OUT
HOOK
VIDEO-OUT POWER-IN
DOOR1 CAM1 IN
ВИДЕО
ОБЩИЙ
АУДИО
12В
Вид сперенди
Вызывная
панель
Вид сзади
Кабели для подключения
электрозамка (в комплект
поставки не входит)
Монитор - вид сзади
Соединительный кабель
12В
ВИДЕО
ОБЩИЙ
АУДИО
12В
HOOK
ЗЕМЛЯ
