CTV CTV-M4106AHD [2/2] Монтаж

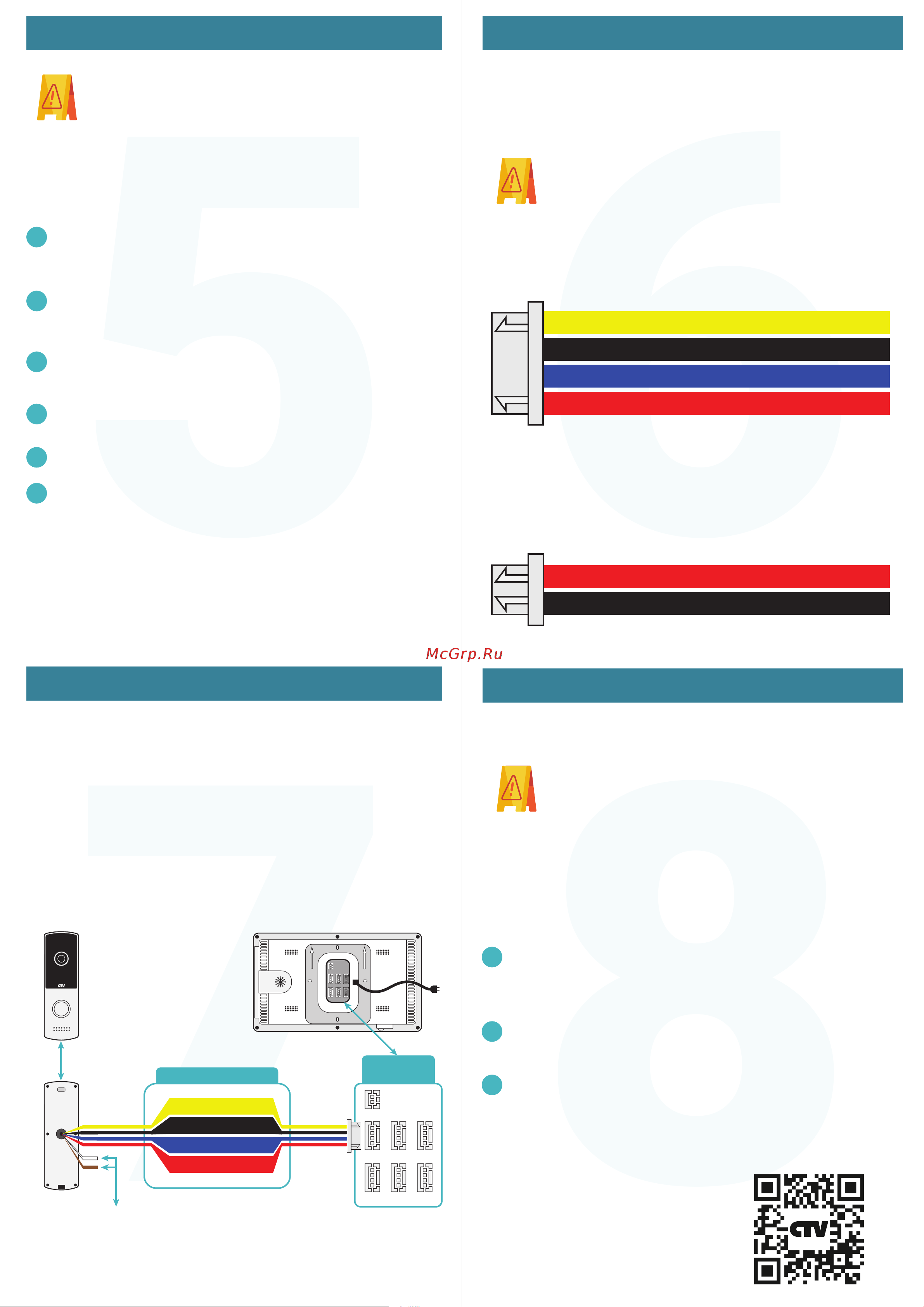

ПОДКЛЮЧЕНИЕ

ТЕХНИКА БЕЗОПАСНОСТИ

Установите монтажную коробку (приобретается

отдельно) и выведите в неё провода для подключения.

Просверлите в стене четыре отверстия под дюбели и

установите их. Прикрутите крепёжную пластину поверх

монтажной коробки 4 винтами - верхний и нижний винты

крепятся к стене, средние - к монтажной коробке.

Пропустите кабели подключения через отверстие в

центре пластины.

Подключите монитор к вызывной панели используя

схему проводов, которая есть на этикетке,

прикрепленной к панели.

Аккуратно уложите провода в монтажную коробку.

Установите монитор на пластину, подключите и подайте

питание.

К монитору можно подключить 1 или 2 вызывные панели, 1 или

2 дополнительные внешние камеры, 1 или 2 датчика тревоги, а

также до 3-х дополнительных домофонных мониторов марки

CTV.

Подключение вызывных панелей, камер, датчиков тревоги и

дополнительных мониторов осуществляется при помощи 4-х

проводных коннекторов из комплекта поставки. Подключение

происходит согласно назначению проводов по цветам.

Дополнительные мониторы подключаются к основному к

разъемам OUT (выходной разъём главного монитора) и IN

(входной разъём доп. монитора).

Для подключения видеокамер и датчиков тревоги коннекторы

следует вставить в разъёмы CAM1 или CAM2.

Вызывные панели подключаются к разъёмам DOOR1 и DOOR2.

Также вместо вызывной панели к этим разъёмам может быть

подключен подъездный домофон.

При установке и дальнейшем использовании домофона

следуйте общим правилам электробезопасности эксплуатации

электроприборов, а также требованиям нормативно-правовых

актов по электробезопасности. В том числе:

Разборку и техническое обслуживание может осуществлять

только сотрудник специализированного сервисного центра.

С подробной инструкцией

можно ознакомиться на

нашем сайте ctvcctv.ru

Пожалуйста, берегите себя!

Соблюдайте технику безопасности.

Разъём Hook используется для подключения блока адаптера

подъездного домофона, если у этого адаптера имеется вход для

приёма сигнала Hook. Для подключения используется 2-х

проводный коннектор из комплекта поставки, который следует

подключить к разъёму Hook.

Подготовительные работы перед установкой монитора жела-

тельно проводить во время строительных и электромонтажных

работ.

Порядок монтажа:

Рекомендуется устанавливать монитор на высоте 150-160 см

от пола.

Монтаж можно произвести самостоятельно, посмотрев наше

видео с подробной инструкцией на ctvcctv.ru/ustanovi_sam.html

Однако лучше доверить установку квалифицированным

специалистам.

ВАЖНО: Обязательно отключите электропитание

перед монтажом!

МОНТАЖ

ПОДКЛЮЧЕНИЕ

Избегайте установки изделия и прокладки проводов

вблизи источников тепла (например, радиаторов отопле-

ния) и электромагнитных помех (например, телевизора,

усилителя, радиоприемника и т.п)

Рекомендуется подключать видеодомофон к сети

питания переменного тока 220В с использованием

отдельного защитного автоматического выключателя

Не применяйте моющие средства для чистки изделия -

используйте только мягкую влажную тряпку.

ВАЖНО: Подключение всех устройств следует

производить только при отключенном питании

монитора!

ВАЖНО: Обязательно отключите электропитание

перед монтажом. Монтаж монитора к сети 220В

должен производиться только при выключенном

питании!

ВИДЕО

АУДИО

12В

ОБЩИЙ

HOOK

ЗЕМЛЯ

DOOR1

DOOR2

HOOK

CAM1

CAM2 OUT

ВИДЕО

ОБЩИЙ

АУДИО

12В

Вид сперенди

Вызывная

панель

Вид сзади

Кабели для подключения

электрозамка (в комплект

поставки не входит)

Монитор - вид сзади

Панель

коммутации

Соединительный кабель
