Перед вами - устройство, которое поможет

защитить ваш дом. Суб-модуль считывания карт

Mifare предназначен для подключения к

вызывной панели CTV-UCAM и обеспечивает

контроль доступа по RFID-картам Mifare.

Теперь ваши близкие могут легко открывать

дверь с помощью индивидуальной карты

доступа, предварительно записанной в память

IP-панели.

ОПИСАНИЕ

Суб-модуль CTV-IP-UIND

Краткая инструкция по эксплуатации

Гарантийный талон

Комплектация

Суб-модуль считывания карт выполнен в стандартном

форм-факторе, который позволяет установить его в специаль-

ную монтажную рамку вместе с вызывной панелью CTV-UCAM.

Суб-модуль подключается к вызывной панели или впереди

стоящему суб-модулю 4х проводным интерфейсом, причем

питание модуля также осуществляется по этой линии. Модуль

оснащен световым индикатором питания, который светится,

если на суб-модуль поступает питание.

НАЧАЛО РАБОТЫ

СПАСИБО, ЧТО ВЫБРАЛИ CTV!

CTV-IP-UCRM

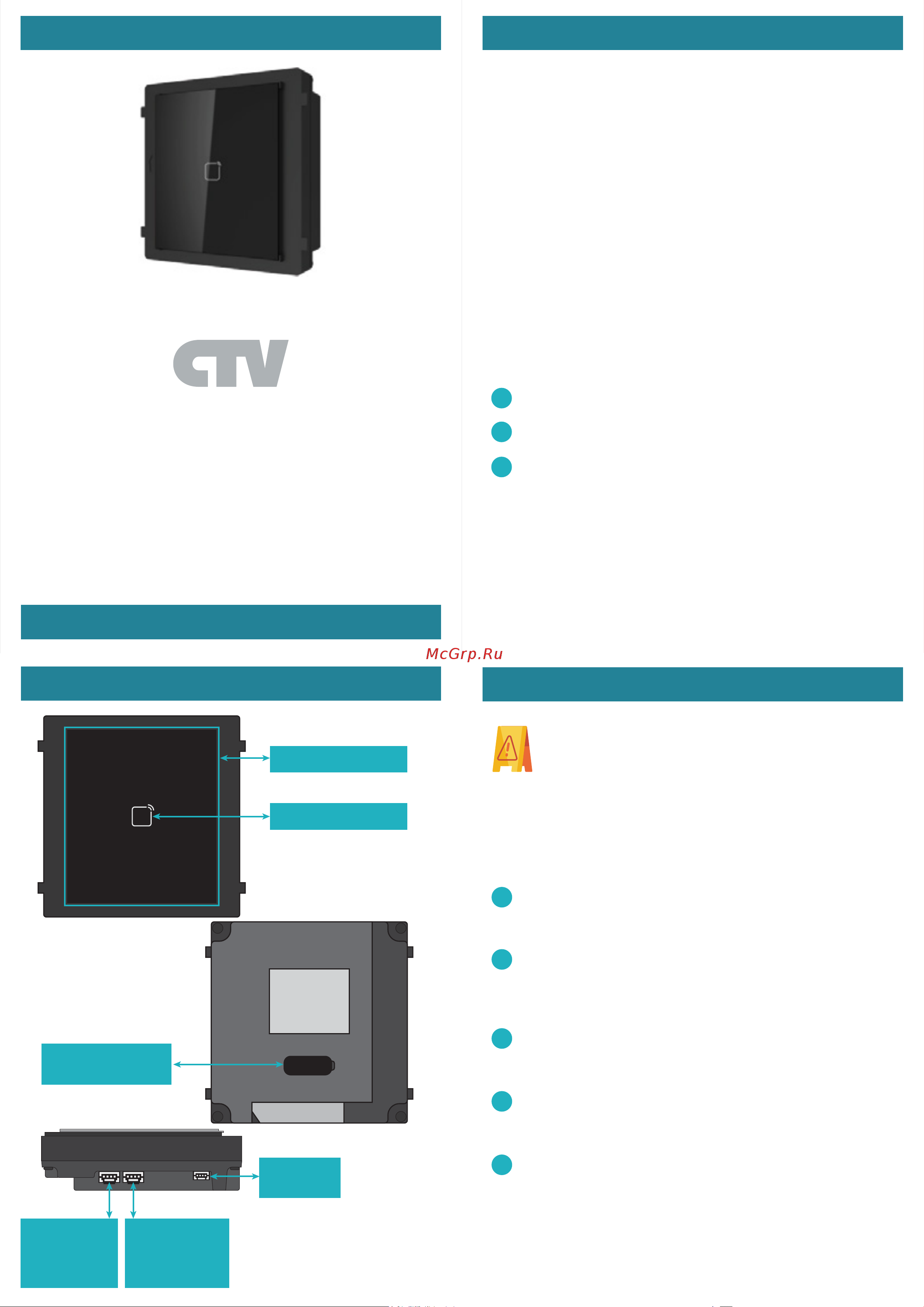

КОНСТРУКЦИЯ СУБ-МОДУЛЯ

Подготовительные работы перед установкой модуля желатель-

но проводить во время строительных и электромонтажных

работ.

Порядок монтажа:

ВАЖНО: Обязательно отключите электропитание

перед монтажом!

МОНТАЖ

Если вы не уверены в своих силах - рекомендуем доверить

установку суб-модуля квалифицированным специалистам.

Перед установкой суб-модуля, задайте ему уникальный

номер, используя DIP-переключатели под резиновой

заглушкой на задней стороне суб-модуля.

Используя 4х проводный коннектор из комплекта

поставки монтажной рамки, подключите суб-модуль к

вызывной панели через соответствующий разъём

«Вход».

Суб-модуль должен быть установлен в свободную нишу

монтажной рамки вместе с вызывной панелью, к которой

его планируется подключать.

Закрепите переднюю часть монтажной рамки к её

основанию, используя шестигранный ключ из комплекта

поставки монтажной рамки.

После этого можно подавать питание.

Разъём для

подключения

вызывной

панели (вход)

Разъём для

подключения

вызывной

панели (выход)

Сервисный

порт

DIP-переключатели

под заглушкой

Область чтения карт

Индикатор питания
