10
SM29
Двухсторонняя передача
стана
4
SM72
Вентилятор
1
SM30
Двухсторонняя передача
4
SM73
Тканевый пресс
2
SM31
Приводной вал
1
SM74
Крестовой винт M5
16
SM32
Амортизатор 8*7*30
1
SM33
Приводной вал
2
SM34
Ось конвейера
SM35
Вентилятор
2
SM36
Крестовой винт M5
8
SM37
Нижняя рамка вентилятора
1
SM38
Амортизатор B8*30
1
SM39
Амортизатор B8*30
1
SM40
Зубчатое колесо
2
SM41
Цепь конвейера
2
SM42
Ведомая цепь
2
SM43
Амортизатор B8*30
1

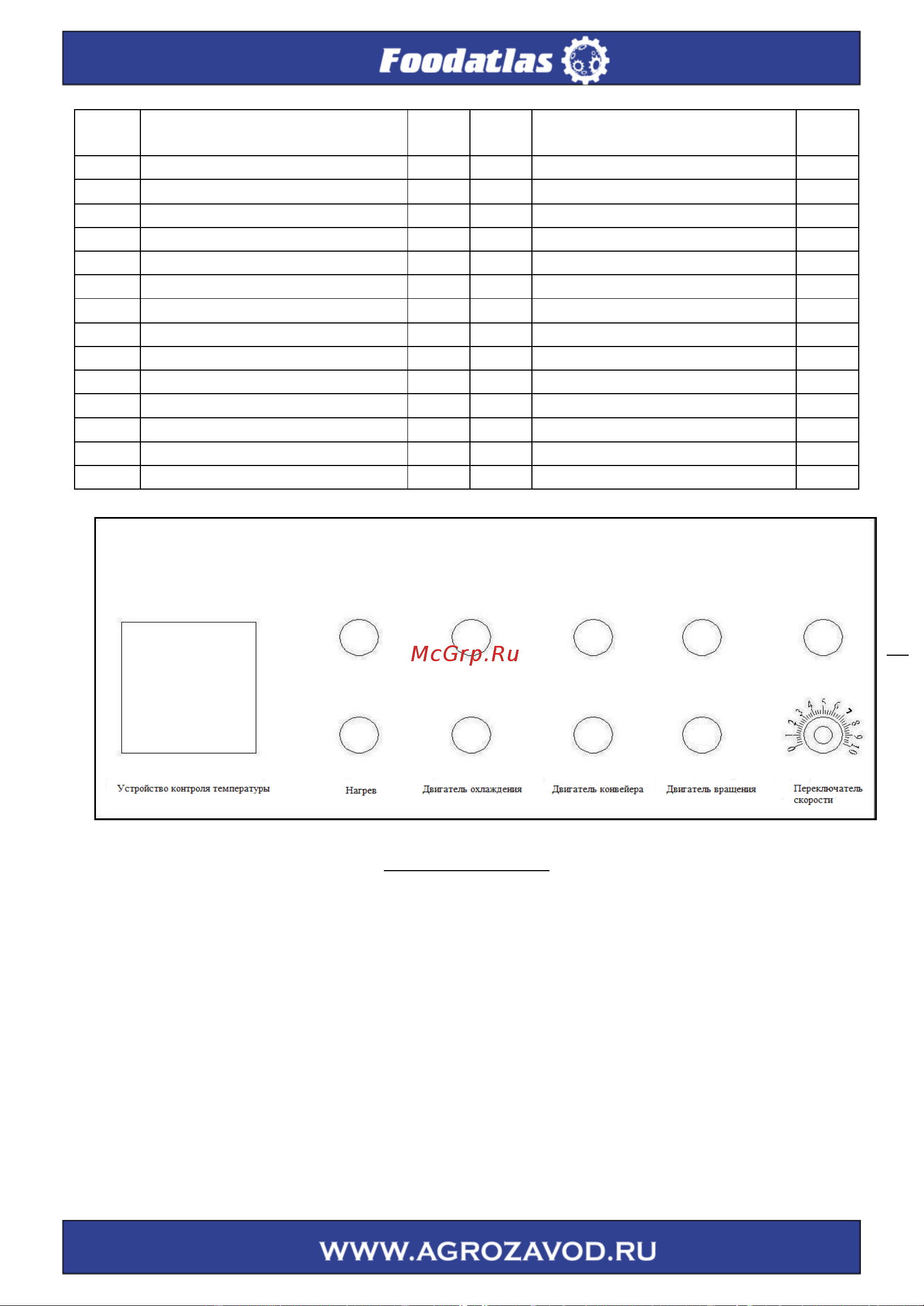

Рис.2 – Панель оператора
Значения кнопок:
1) Устройство контроля температуры: регулировка температуры термоусадочной
камеры.
2) Тепловой переключатель: управление мощностью нагревательной трубы.
3) Переключатель охлаждения: управление мощностью охлаждающей трубы.
4) Переключатель конвейера: управление мощностью электропривода.
5) Переключатель вентилятора: управление вентилятором тепловой камеры
(Примечание: двигатель должен работать в правильном направлении).
6) Переключатель скорости: управление скоростью электропривода
(регулирование скорости подачи).
7) Индикатор питания: отображение состояния вкл./выкл.
