3
1
3
• Сплит-система Sky Air • Наружные блоки
8
• Наружные блоки • R-410A • RZQS-DV1

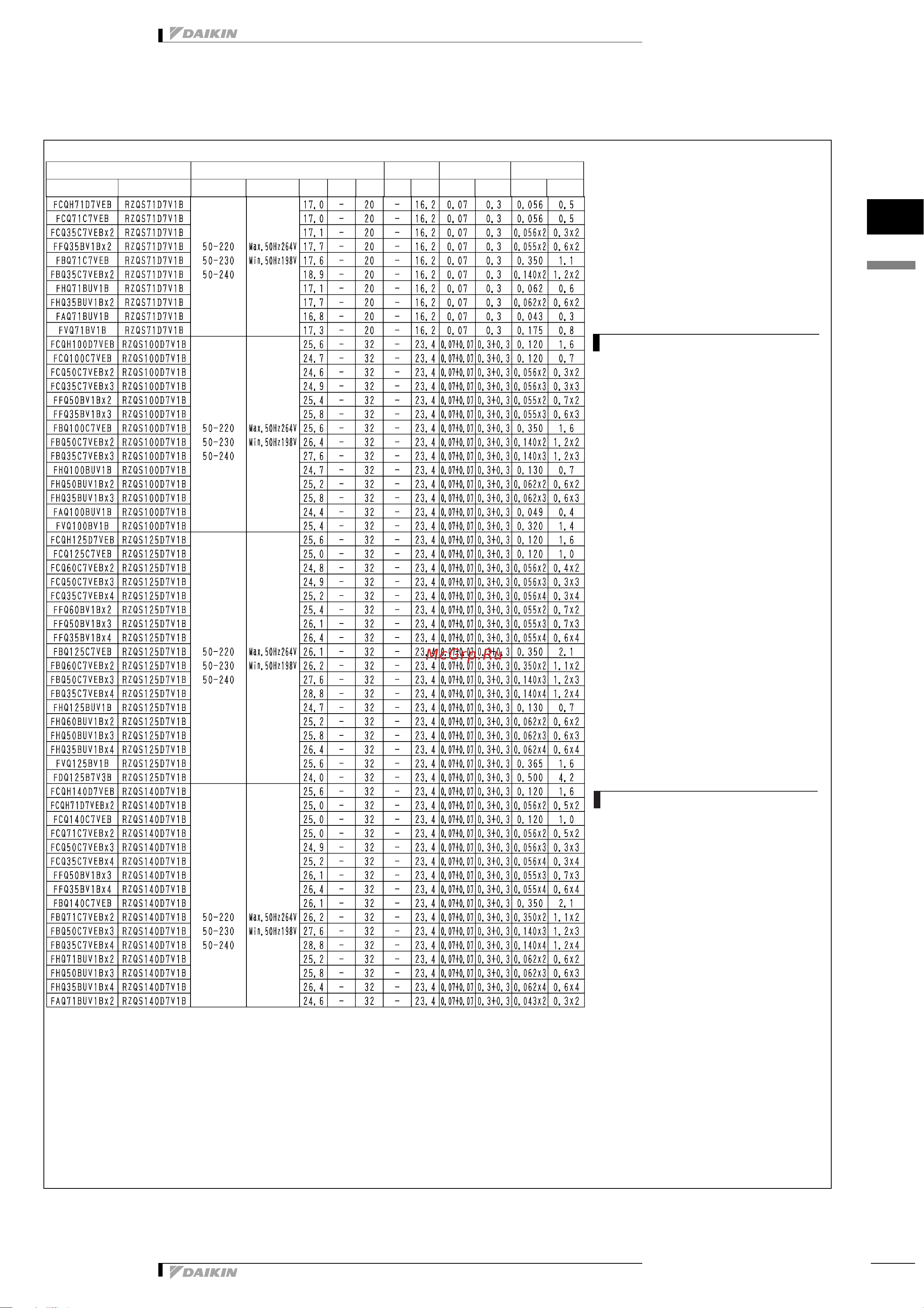

3 Электрические параметры
3D063321
ОБОЗНАЧЕНИЯ
MCA : Мин. ток цепи (A)
TOCA : Полный максимальный ток (A)
MFA : Макс. ток предохранителя (A) (См.
Прим. 7)
MSC : MSC означает макс. ток при пуске
компрессора. (A)
RLA : Ток номинальной нагрузки (A)
OFM : Двигатель вентилятора наружного
блока (A)
IFM : Двигатель вентилятора внутреннего
блока
FLA : Ток полной нагрузки
kW : Номинальная мощность двигателя
вентилятора (kW)
RZQS71-140DV1
Комбинация блоков
Электропитание Компр. OFM IFM
Внутренний блок Наружный блок
Гц-вольт
Диапазон
напряжений
MCA TOCA MFA MSC RLA kW FLA kW FLA
ПРИМЕЧАНИЯ
1 RLA основан на следующих условиях:
Электропитание: 50Hz - 230V
Охлаждение
Температура воздуха в помещении
27°CDB/19°CWB
Температура наружного воздуха 35°CDB
Обогрев
Температура внутри помещения 20.0°CDB
Температура наружного воздуха
7.0°CDB/6.0°CWB
2 TOCA означает полное значение каждой
группы OC
3 Диапазон напряжений
Блоки могут использоваться с электрическими
системами, где напряжение, подаваемое на
клеммы блока,
находится в пределах указанного диапазона
4 Максимально допустимый разбаланс
напряжений между фазами составляет 2%
5 MCA является максимальным входным током.,
MFA является мощностью, которую может
принять MCA
(следующий более низкий стандартный
номинальный ток предохранителя мин. 15A)
6 Размер проводов выбирается по большему
значению MCA или TOCA.
7 MFA используется для выбора
автоматического выключателя и выключатель
цепи при замыкании на землю (прерыватель
утечек на землю)
