Prology MCE-550R © Saturn Marketing, Ltd. 11

Использование разъёма ISO

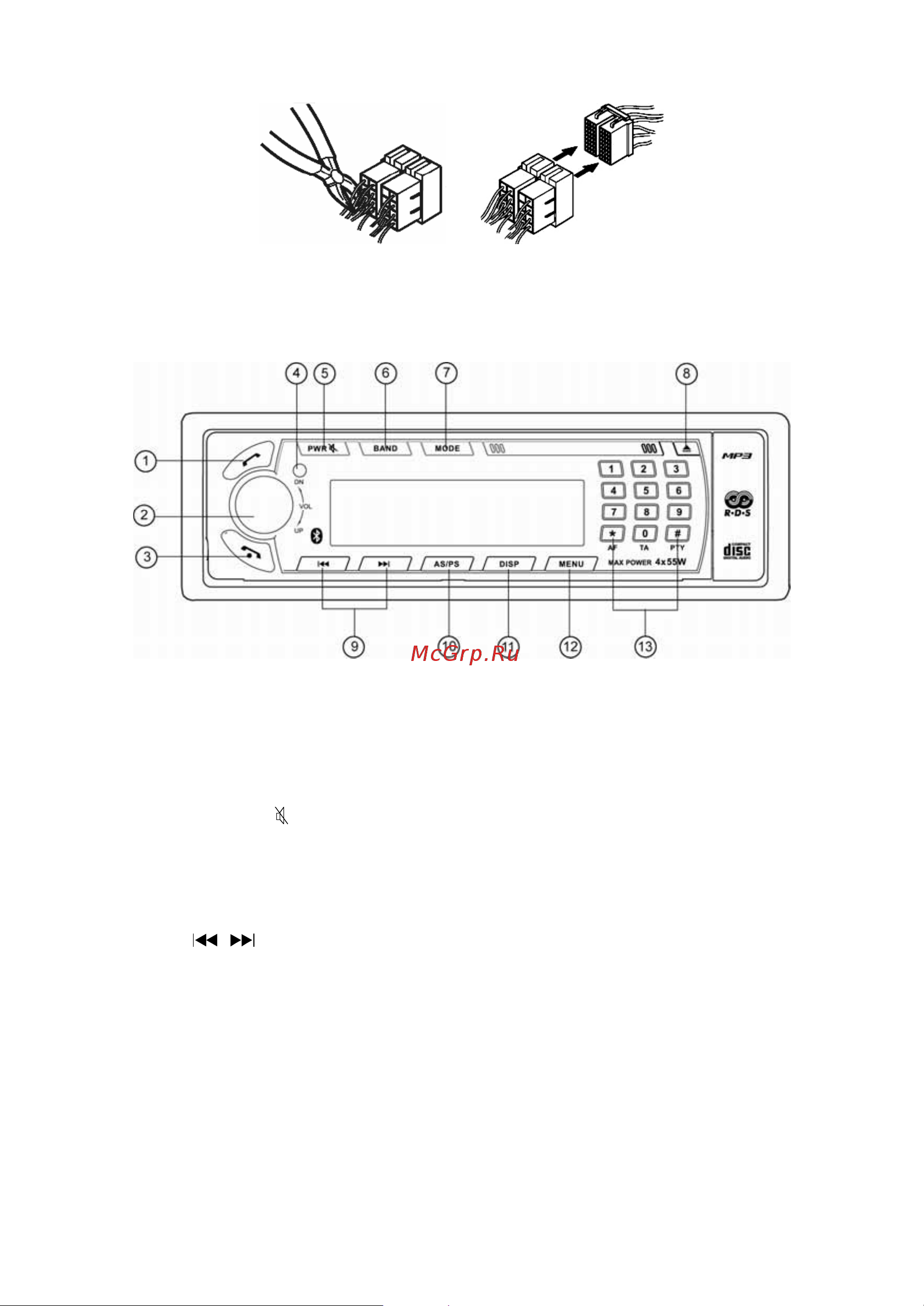

Если Ваш автомобиль оснащён разъёмом ISO, подключайте контакты разъёма, как показано на рисунке:

Для подключения без разъёма ISO внимательно проверяйте все контакты в автомобиле перед подклю-

чением. Неправильное подключение проводов может вызвать серьёзные поломки устройства. Обрежьте

провода разъёма ISO, как показано на рисунке, подключите контакты согласно таблице “Назначение кон-

тактов разъёма ISO” (стр. 10).

Элементы управления на передней панели и их функции

1. Кнопка начала набора номера, вызова, ответа на вызов телефона PHONE.

2. Регулятор громкости/регулятор управления.

3. Кнопка окончания разговора, отмены вызова, стирания введенного номера телефона CLEAR.

4. Окно приемника сигналов дистанционного управления

5. При коротком нажатии – кнопка отключения звука. При длительном нажатии - кнопка включения и вы-

ключения питания PWR

6. Кнопка выбора диапазона радиоприемника и входа в режим поиска папок MP3/WMA BAND.

7. Кнопка выбора режима работы MODE.

8. Кнопка откидывания передней панели Y.

9. Кнопки настройки радиоприемника, перехода к предыдущему/следующему треку, редактирования на-

строек меню

/ .

10. Кнопка автоматического занесения в память, сканирования записанных радиостанций, отображения

информации ID3 MP3/WMA AS/PS.

11. Кнопка выбора режима работы дисплея DISP.

12. Кнопка вызова меню управления телефоном MENU.

13. Кнопки цифрового ввода.

Кнопка “

*” AF - управление режимом переключения на альтернативные частоты.

Кнопка “0” TA - автоматическое переключение на сообщения о дорожном движении.

Кнопка “#” PTY - выбор типа программы.
