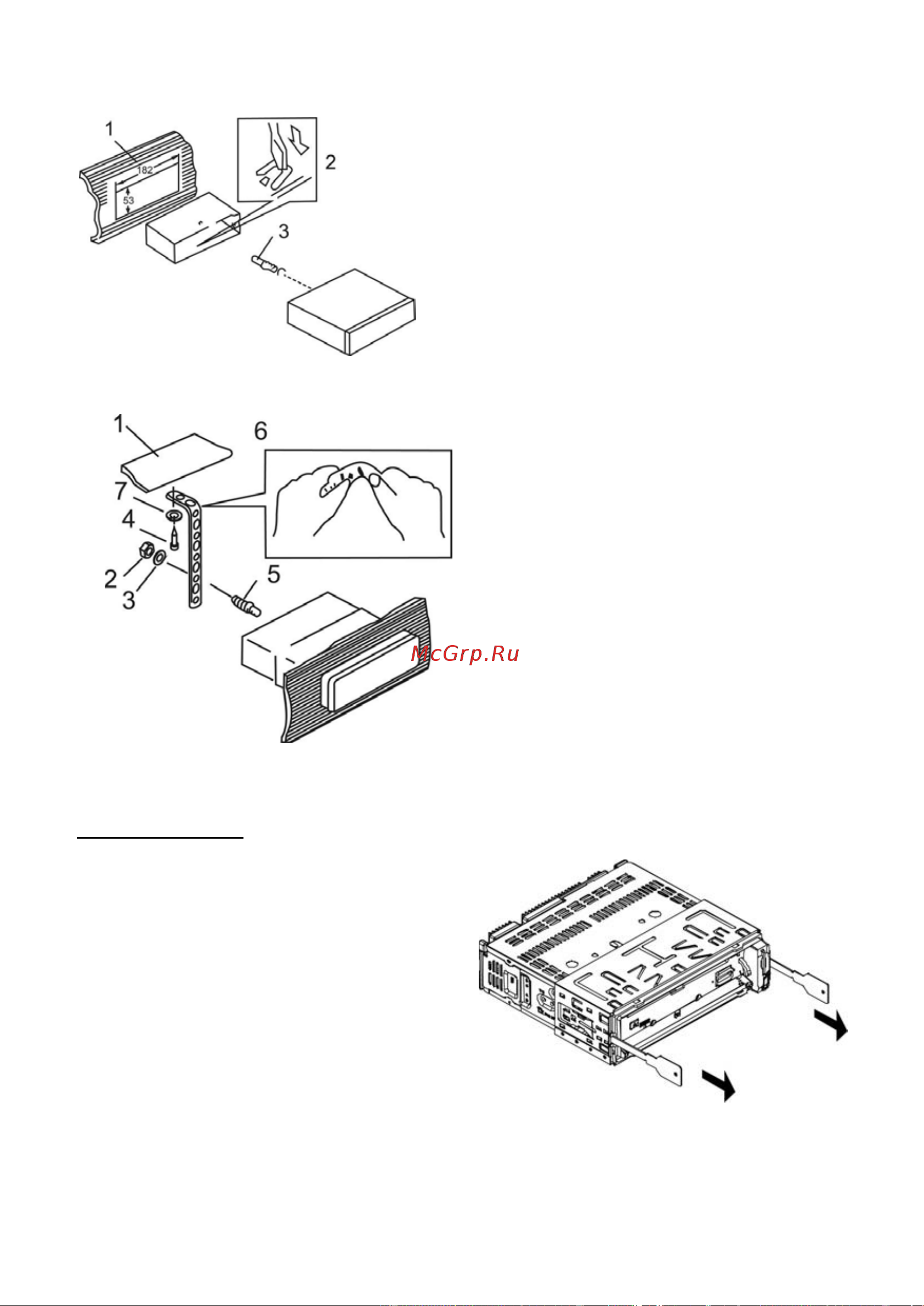

Первый вариант установки устройства

1. Приборная панель автомобиля.

2. Кожух.

После установки кожуха устройства в приборную па-

нель автомобиля, выберите на кожухе те металличе-

ские язычки, которые соответствуют толщине при-

борной панели, и отогните их, чтобы зафиксировать

кожух на месте.

3. Винт.

1. Приборная панель автомобиля.

2. Гайка (5 мм).

3. Пружинная

шайба.

4. Винт (5 х 25 мм).

5. Винт.

6. Металлическая планка.

Для закрепления задней части устройства обяза-

тельно используйте металлическую планку. Метал-

лическая планка может быть согнута руками под

желаемым углом.

7. Плоская шайба.

Удаление устройства

1. Вставьте пальцы в выемки на передней стороне

рамки и вытяните рамку на себя.

2. Вставьте съемники, входящие в комплект

устройства, в пазы на обеих сторонах устройства,

как показано на рисунке, чтобы они зафиксиро-

вались со щелчком.

3. Для того, чтобы вынуть устройство из приборной

панели автомобиля, потяните за съемники на

себя.
