Prology DVD-510 © Saturn Marketing, Ltd.
8

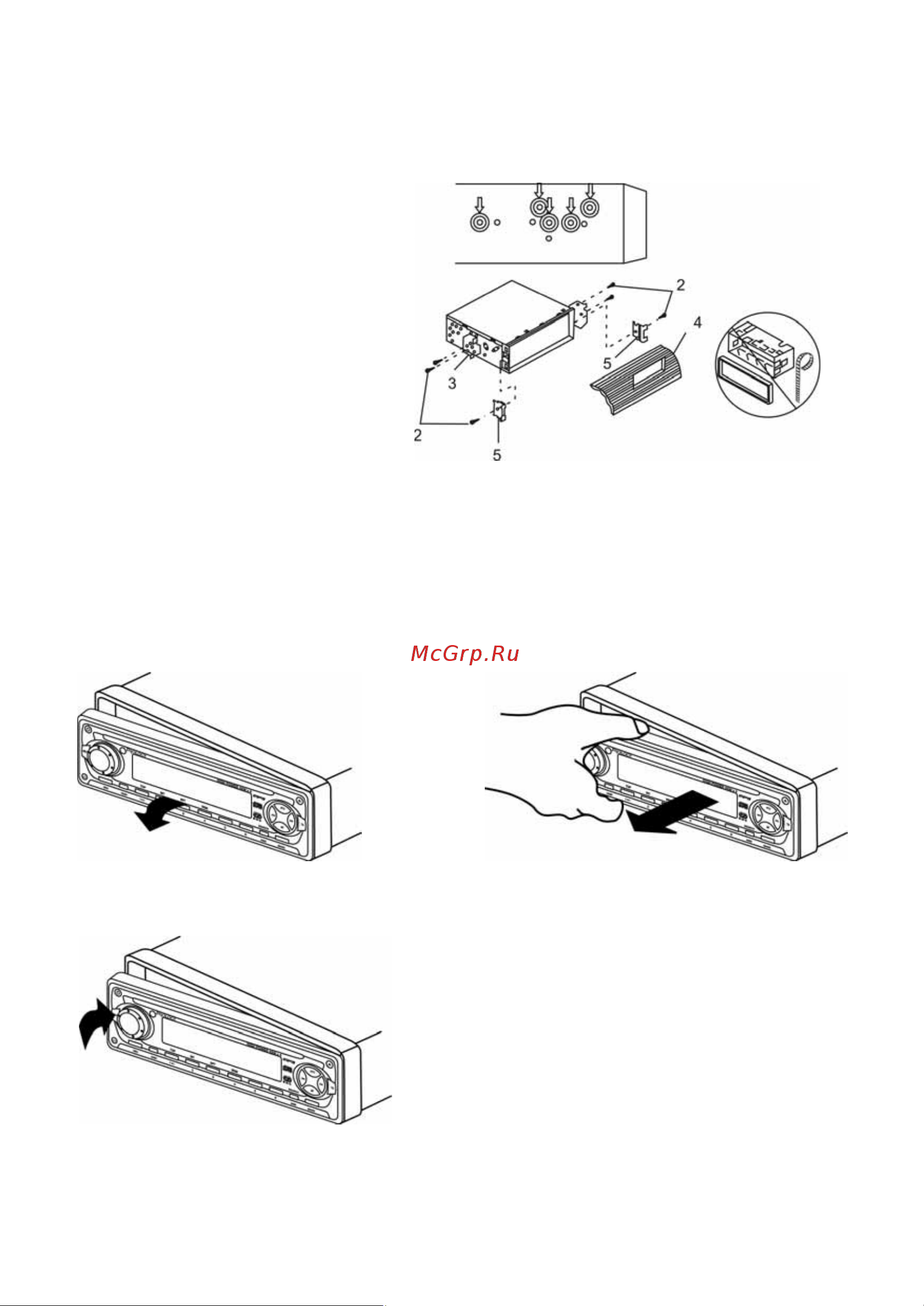

Второй вариант установки DVD-ресивера
Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на
боковых панелях DVD-ресивера.
Закрепите DVD-ресивер на крепежных кронштейнах штатного радиоприемника.
1. Выберите положение кронштейнов, при
котором будут совмещены резьбовые от-
верстия на кронштейнах и резьбовые со-
единения на корпусе DVD-ресивера. За-
крепите кронштейны с обеих сторон DVD-
ресивера не менее чем в
двух местах.
Для этого используйте либо крепежные
винты (5 х 8 мм), либо винты с потайной
головкой (4 х 8 мм), в зависимости от ти-
па резьбовых отверстий на кронштейне.
2. Винт.
3. Крепежные кронштейны штатного радио-
приемника.
4. Приборная панель или консоль автомо-
биля.
5. Скоба (необходимо удалить).
Примечание:
При установке DVD-ресивера по второму методу кожух
, декоративная внешняя рамка и металлическая
планка не используются.
Съемная передняя панель DVD-ресивера
1. Нажмите на кнопку освобождения передней панели и отсоедините переднюю панель от DVD-
ресивера. Храните переднюю панель в прилагающемся к проигрывателю футляре.
2. Для установки передней панели DVD-ресивера на место вставьте ее в корпус, как показано на рисунке
ниже, и убедитесь, что панель установлена правильно. В противном случае некоторые кнопки будут
функционировать неправильно
, а на дисплее будет появляться ошибочная индикация.
Отсоединение передней панели
Установка передней панели на место Осторожно:
1. Никогда не роняйте переднюю панель DVD-ресивера.
2. Никогда не нажимайте на дисплей или кнопки при отсо-
единении или установке передней панели.
3. Никогда не дотрагивайтесь до разъемов, находящихся на
передней
панели и DVD-ресивере. Это может привести к
загрязнению разъемов и плохому электрическому контак-
ту.
4. В случае загрязнения контактов, их можно очищать сухой
и чистой тканью.
5. Не подвергайте переднюю панель сильному нагреванию
или воздействию прямых солнечных лучей.
6. Следите за тем, чтобы на переднюю панель DVD-
ресивера не попали бензин, растворители или
другие ле-
тучие жидкости.
7. Никогда даже не пытайтесь разобрать переднюю панель
DVD-ресивера.
