Prology CMD-220, CMD-220R © Saturn Marketing, Ltd. 2

Процедура установки

Внимание! Перед установкой CD-ресивера удалите 2 транспортировочных винта, которые находятся на

верхней крышке проигрывателя. В противном случае CD/MP3-проигрыватель не будет работать.

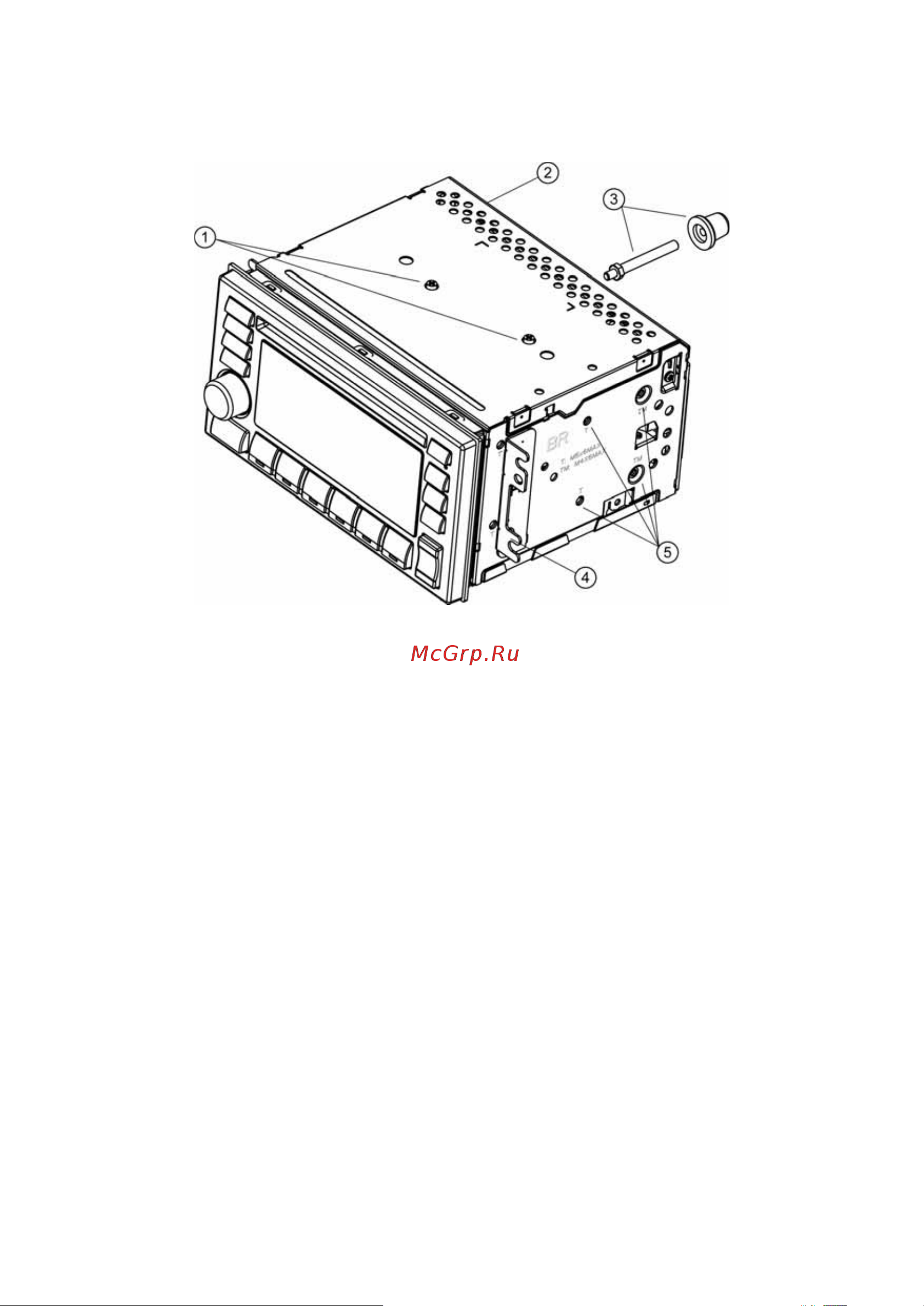

1. Удалите два транспортировочных винта. Снимите крышку ниши головного устройства или заменяе-

мое головное устройство.

2. Подключите разъем питания и акустики.

3. При наличии соответствующего отверстия в задней стенке ниши установите на CD-ресивер монтаж-

ный болт с резиновой демпфирующей накладкой. С помощью болта с накладкой закрепите заднюю

часть CD-ресивера на кузове

автомобиля.

4. При наличии крепежных резьбовых отверстий в лицевой части ниши выберите положение CD-

ресивера, в котором отверстия его крепежных скоб совпадут с отверстиями в нише и используйте

подходящие винты для закрепления CD-ресивера не менее чем в двух местах с обеих сторон.

5. Закрепите CD-ресивер на боковых крепежных кронштейнах ниши штатного головного

устройства.

Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на крон-

штейнах и резьбовые соединения на корпусе CD-ресивера. Закрепите кронштейны с обеих сторон

CD-ресивера не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 6 мм),

либо винты с потайной головкой (4 х 6 мм), в зависимости от типа

резьбовых отверстий на крон-

штейне.
