Pioneer DEH-1310 [5/18] Примечание

Подключение устройств

Примечание:

• Это устройство предназначено для работы от автомобильного аккумулятора 12 В

с минусом на массе. Перед установкой устройства в автомобиль, грузовик или ав-

тобус проверьте напряжение аккумулятора.

• Во избежание закорачивания электрической системы, перед началом эксплуата-

ции отсоедините · кабель аккумулятора.

• Для получения более подробной информации о подключении усилителя и прочих

устройств ознакомьтесь с инструкциями для этих устройств, затем осуществите

подключения должным образом.

• Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки

замотайте проводку изоляционной лентой в тех местах, где она соприкасается с

металлическими деталями.

• Проведите и закрепите всю проводку таким образом, чтобы она не касалась дви-

жущихся деталей, таких, как рычаг переключения передач, ручной тормоз и на-

правляющие кресел. Не прокладывайте проводку в местах, подверженных воз-

действию высокой температуры, например, возле обогревателя. Если изоляция

на проводке расправилась или износилась, существует опасность короткого за-

мыкания на корпус автомобиля.

• Не протягивайте желтый провод через отверстие к двигателю для подключения

к аккумулятору. Это вызовет повреждение изоляции провода и приведет к очень

опасному замыканию.

• Не закорачивайте никакие провода. Если это случится, защитная цепь может не

сработать.

• Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля

питания и приложив конец к проводу. Нагрузка провода будет превышена, что

приведет к выделению тепла.

• При замене предохранителя используйте предохранитель такого же типа, что и

указанный на отсеке для предохранителя.

• Так как в этом устройстве используется уникальная цепь BPTL, никогда не прово-

дите проводку громкоговорителей таким образом, чтобы они были непосред-

ственно заземлены, и не объединяйте левый и правый · громкоговорителей.

Если Вы заземлите эти устройства совместно, и контакт с землей нарушится, су-

ществует опасность повреждения устройств или возгорания.

• Громкоговорители, подключаемые к этому устройству, должны отличаться высо-

кой мощностью (минимум 45 Вт) и сопротивлением от 4 до 8 Ом. Подключение

громкоговорителей с выходной мощностью и/или сопротивлением, отличным от

указанных, может привести к возгоранию или повреждению громкоговорителей.

• Когда источник сигнала этой системы включен, управляющий сигнал выводится

через синий/белый провод. Подключите к нему пульт дистанционного управления

внешнего усилителя или разъем управления автономной антенной. (Макс. 300 мА

12 В постоянного напряжения.) Если автомобиль оборудован антенной, установ-

ленной на стекле, подключите этот провод к разъему подачи питания усилителя

антенны.

• При использовании дополнительного усилителя с этой системой, не подключайте

синий/белый провод к разъему питания усилителя. Также не подключайте синий/

белый провод к разъему питания автономной антенны. Такое подключение может

привести к чрезмерному потреблению тока и неправильному функционированию.

• Для предотвращения короткого замыкания изолируйте отсоединенные провода

изолирующей лентой. Наиболее тщательно следует изолировать неиспользуемые

контакты громкоговорителей. Если эти контакты не изолированы должным обра-

зом, существует возможность короткого замыкания.

• Если это устройство установлено в автомобиле, не оборудованном положением

АСС (дополнительные устройства) на переключателе зажигания, красный провод

этого устройства должен быть подключен к разъему, спаренному с включением/

выключением зажигания. Если это не сделано, аккумулятор автомобиля может

быть разряжен, если Вы отлучитесь от автомобиля на несколько часов.

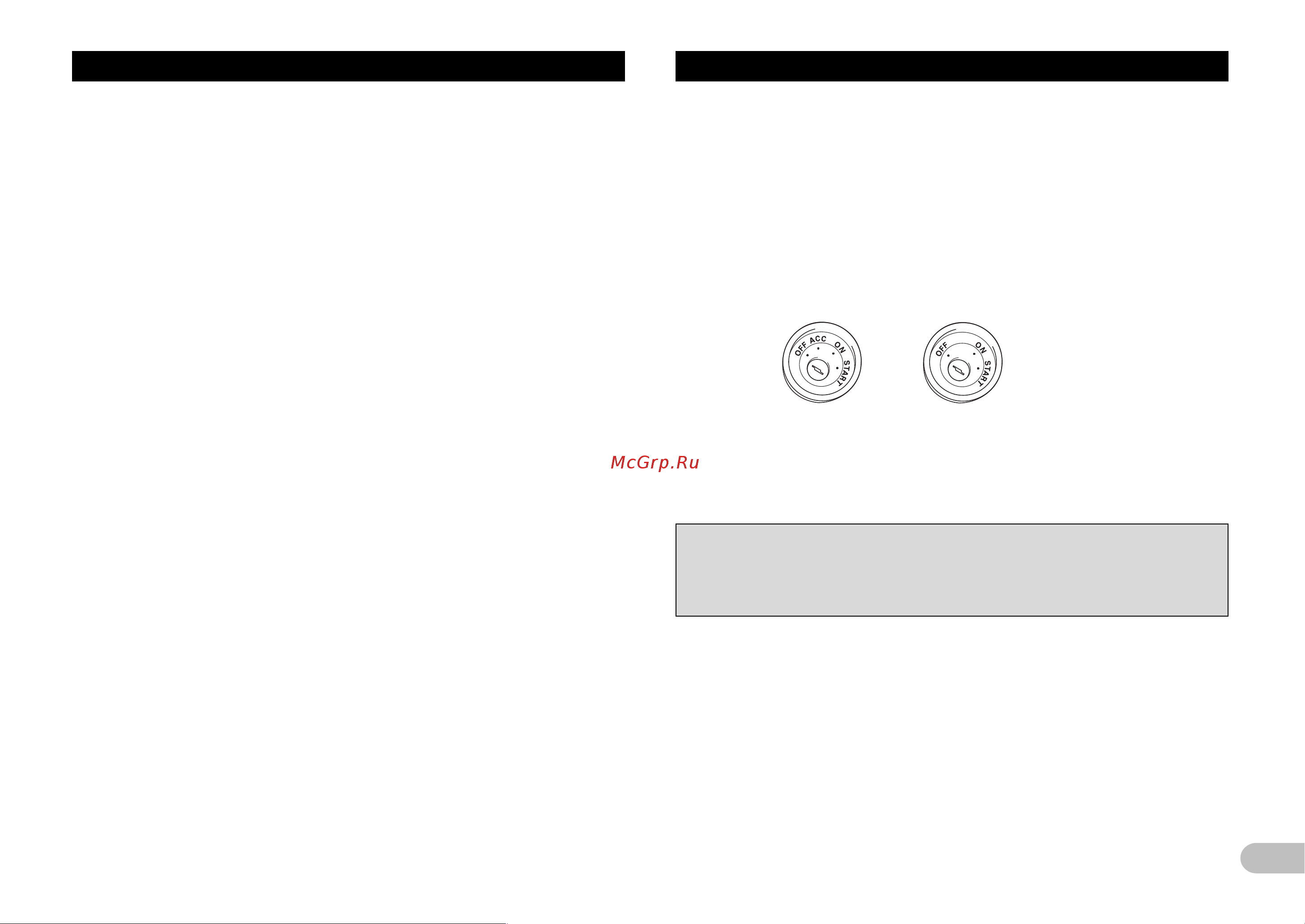

Есть положение АСС Нет положения АСС

• Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно

от устройств, работающих на высоком напряжении, например, усилителей.

Если эти устройства заземлены совместно, существует опасность повреждения

устройств или возгорания.

• Провода этого устройства могут быть окрашены иначе, чем соответствующие

провода других устройств, даже если они имеют те же функции. При подключе-

нии этого устройства к другому устройству, ознакомьтесь с инструкциями по эк-

сплуатации для обоих устройств и соедините провода, имеющие одинаковые

функции.
