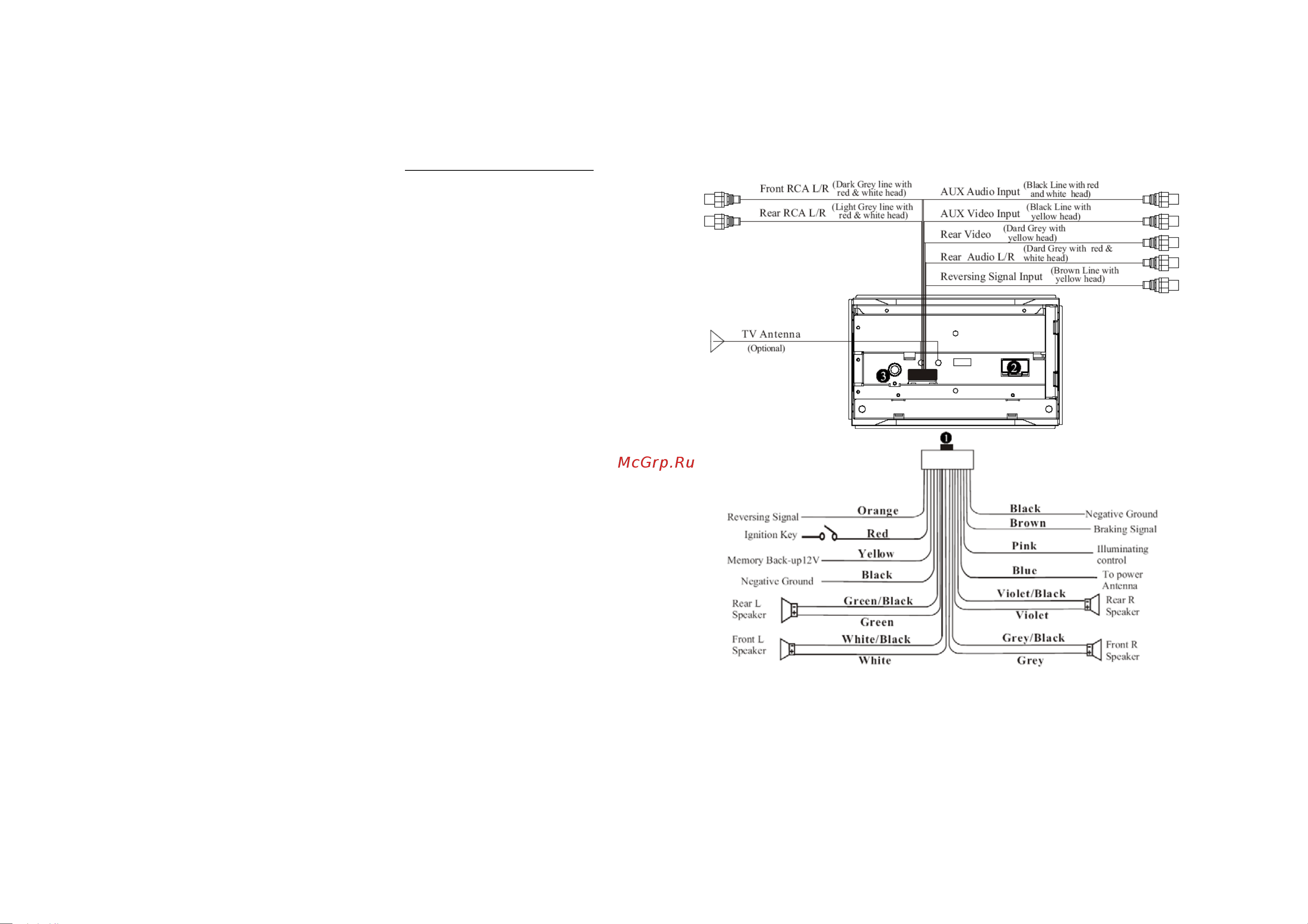

Electrical Connection
1. Output plug
2. Output socket
3. Tuner reception
Note: The brown wire is connected with brake signal; for safety, the programs can be seen on the monitor after
braking the car, but the menu and RCA outputs are free of it. If you do not want to use this function, connect it
with the negative pole. Do not connect the pink wire to the battery, otherwise it will use up the power of
battery.
