Использование разъема ISO

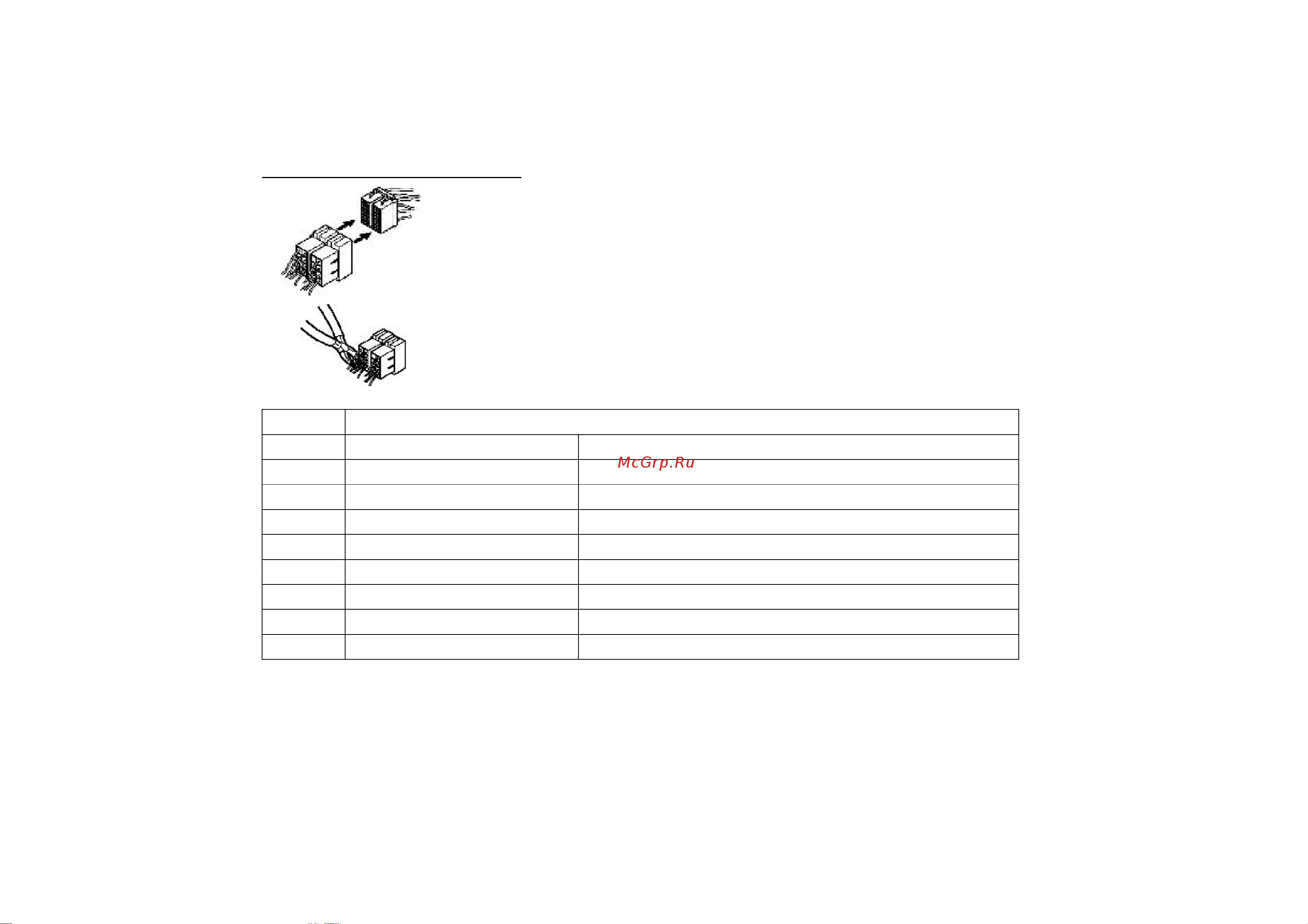

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на

рисунке.

2. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением,

неправильное подключение может привести к повреждениям изделия.

Обрежьте разъем, подключите цветные головки разъема к шнуру питания батареи в

соответствии с приведенной таблицей.

Номер Функция

Разъем A Разъем B

1 Задний правый(+)---Фиолетовый

2 Задний правый(-)---Фиолетовый/Черный

3 Передний правый(+)---Серый

4 Питание 12В (+)/желтый Передний правый(-)---Серый/Черный

5 Авто антенна /синий Передний левый(+)---Белый

6 Передний левый((-)---Белый/Черный

7 Зажигание (+12В)/красный Задний левый(+)---Зеленый

8 Земля/черный Задний левый(-)---Зеленый/Черный
