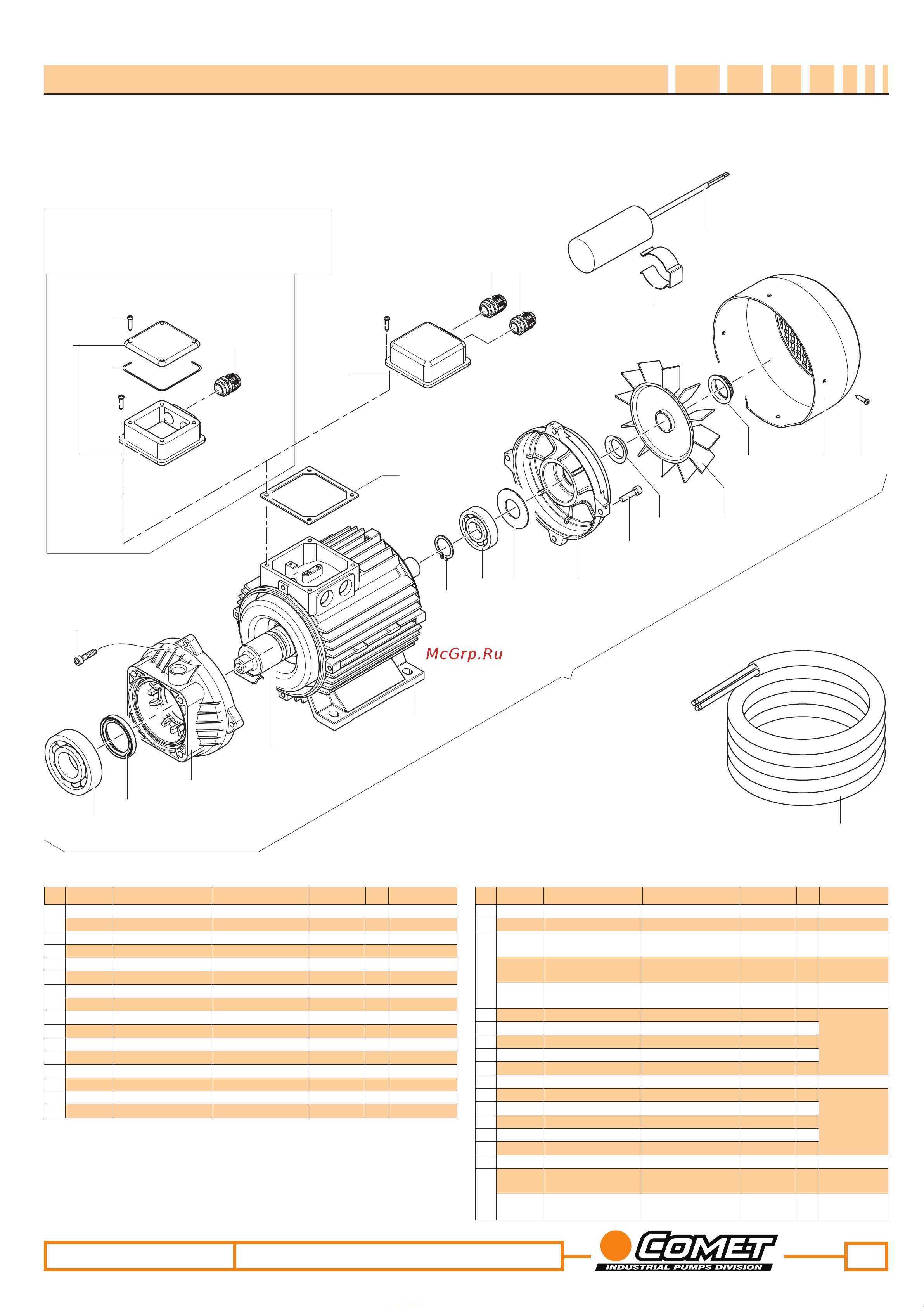

Comet MTP AX 6/70 (380 В) [3/3] 0402 031

Comet MTP AX 6/70 (380 В) [3/3] 0402 031

3

25

27

28

26

24

1615

30

13

14

12

8

7

6

5

2

3

4

9

18

17

10

11

23

21

22

20 19

29

1

Solo versioni con Motore Trifase

Only Three-phase Motor

MTP AX Misting

Motopompe per Evaporatori - Misting Motorpumps, Low Flow

1400 RPM

REVISIONE Nr.

REVISION Nr.

00

DATA EMISSIONE

PRINTING DATE

Gennaio / January 2013

Motore / Motor MEC 80

N° Cod. Descrizione Description Note

Q.ty

Model N° Cod. Descrizione Description Note

Q.ty

Model

1 1831 0516

Motore Elettrico Electric Motor

1

230V 50Hz MNF

1831 0533

Motore Elettrico Electric Motor

1

400V 50Hz TRF

2 0438 0216

Cuscinetto a Sfere Ball Bearing Ø30x72x19

1

3 0019 0036

Anello Tenuta Olio Oil Seal Ø30x42x7

1

4 3002 0610

Flangia Anteriore Front Flange

1

5 0001 0601

Albero Rotore Rotor Shaft

1

6 3041 0266

Kit Statore Stator Kit

1

230V 50Hz MNF

3041 0310

Kit Statore Stator Kit

1

400V 50Hz TRF

7 3019 0011

Seeger Esterno Outer Seeger Ø20

1

8 0438 0083

Cuscinetto a Sfere Ball Bearing Ø20x47x17

1

9 0009 0327

Anello Ring Ø40x46,5x0,5

1

10 1009 0244

Flangia Posteriore Rear Flange

1

11 3609 0041

Vite Screw M6x25

4

12 1241 0051

Guarnizione Seal

1

13 3632 0070

Ventola Fan

1

14 0009 0280

Anello Ring

1

15 0402 0310

Copriventola Fan Cover

1

16 3625 0042

Vite Screw 3,9x6,5

4

17 0434 0033

Condensatore Condenser 20µF

1

Solo / Only

MNF 1/70 - 4/70

0434 0020

Condensatore Condenser 25µF

1

Solo / Only

MNF 2/70

0434 0045

Condensatore Condenser 30µF

1

Solo / Only

MNF 6/70

18 1802 0224

Fissaggio Condensatore Capacitor Holder

1

Solo / Only

MNF

19 2434 0007

Pressacavo Cable Holder PG 13,5

1

20 2434 0007

Pressacavo Cable Holder PG 13,5

1

21 3625 0052

Vite Screw M4,8x13

4

22 0402 0317

Scatola Elettrica Electrical Box

1

23 1201 0127

Guarnizione Scatola Elet. Electrical Box Gasket

1

24 2434 0062

Pressacavo Cable Holder M25x1,5

1

Solo / Only

TRF

25 3625 0036

Vite Screw 3,9x13

4

26 0402 0264

Scatola Elettrica Electrical Box

1

27 1210 0345

Guarnizione OR O-Ring Ø1,78x101,32

1

28 3625 0052

Vite Screw M4,8x13

4

29 3609 0041

Vite Screw M6x25

4

30 0456 0343

Cavo Elettrico Electrical Cable 3Gx2,5 mm²

1

Solo / Only

MNF

0456 0298

Cavo Elettrico Electrical Cable 4Gx1,5 mm²

1

Solo / Only

TRF
