48
|
Pyccкий

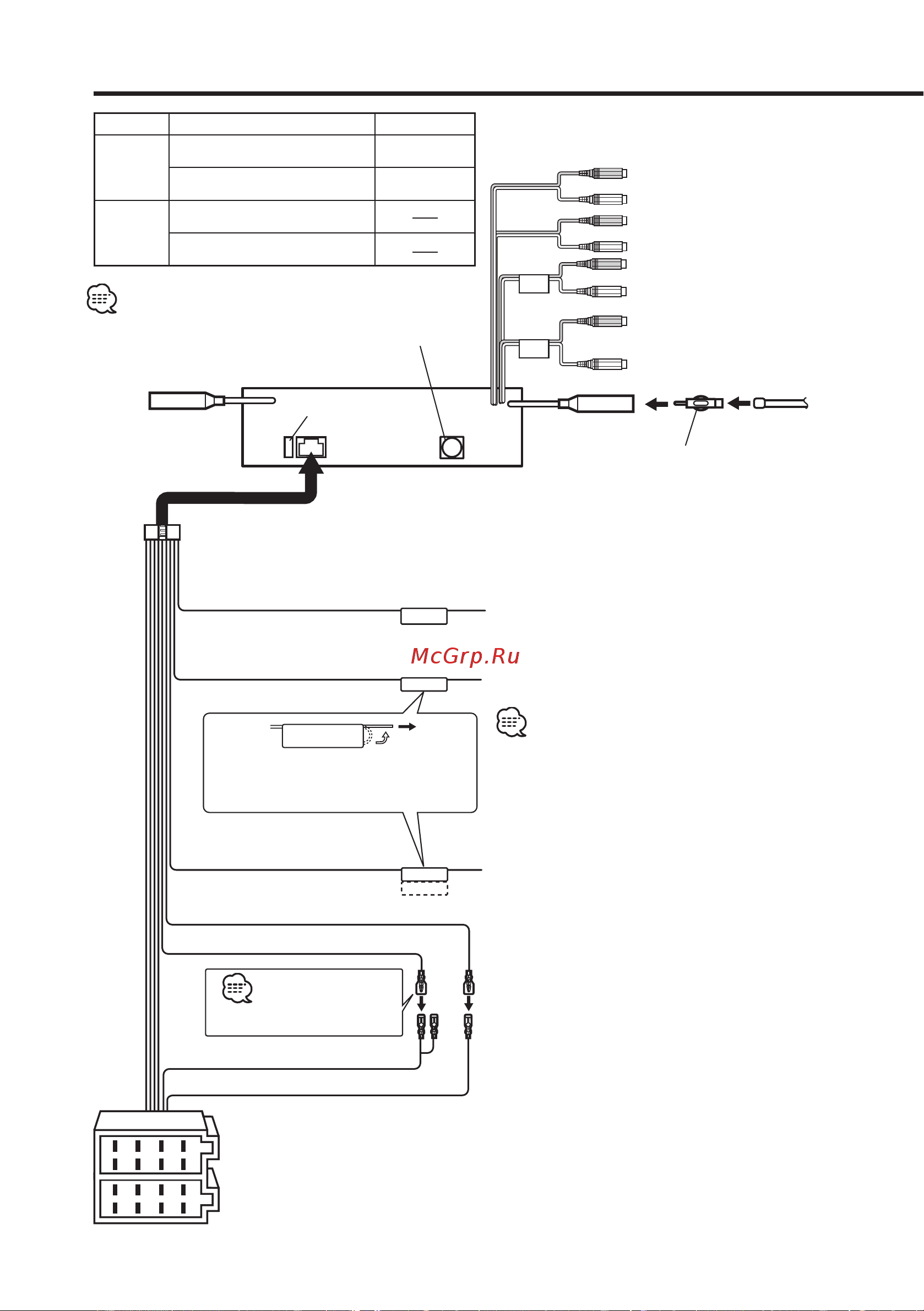

Подсоединение кабелей к гнездам для подключения
MUTE
EXT.
CONT
P.CONT
ANT.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
FRONT
AUX IN
К чейнджеру дисков
KENWOOD/ Внешнему
дополнительному устройству
Kабель батареи (Желтый)
Провод зажигания (Kрасный)
Вход антенны
FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность3)
Чтобы подсоединить
эти концы, обратитесь
к соответствующим
руководствам.
Особенности подключения
системы слежения KENWOOD
изложены в руководстве по ее
эксплуатации.
Жгут проводов
(Принадлежность1)
Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)
Kабель пpиглyшeния TEL (кopичнeвый)
Присоедините или к выводу управления питанием,
пользуясь усилителем питания, который не входит
в комплект поставки, или к выводу управления
антенной в автомобиле.
Подсоедините к заземленному выводу, когда
зазвонит телефон или во время разговора.
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Разъем A
Разъем B
Предохранитель (10A)
см. стр. 49
Провод управления внешнего
усилителя (Розовый/Черный)
К "EXT.AMP.CONT." выход усилитела,
имеющий функции внешнего управления.
К внешнему дисплею/
пульту дистанционного
управлния
Передний правый выход (Kрасный)
Передний левый выход (Белый)
Правый вход AUX (Kрасный)
(только для модели KDC-W8531/W7531)
Левый вход AUX (Белый)
(только для модели KDC-W8531/W7531)
A
B
AB
KDC-W8531/
W7531
Правый выход сабвуфера (Kрасный) Задний правый
вывод (Kрасный)
Левый выход сабвуфера (Белый) Задний левый
вывод (Белый)
KDC-W7031 Задний правый вывод (Kрасный)/
Правый выход сабвуфера (Kрасный)
Задний левый вывод (Белый)/
Левый выход сабвуфера (Белый)
B64-2966-10Russianr4.3.indd48B64-2966-10Russianr4.3.indd48 04.12.201:48:15PM04.12.201:48:15PM
