SERVICE
04.12.2000 / Page 6 MT 245/1/WH Whirlpool Europe
Doc. No: 4812 714 13709 8538 245 99291 Customer Service

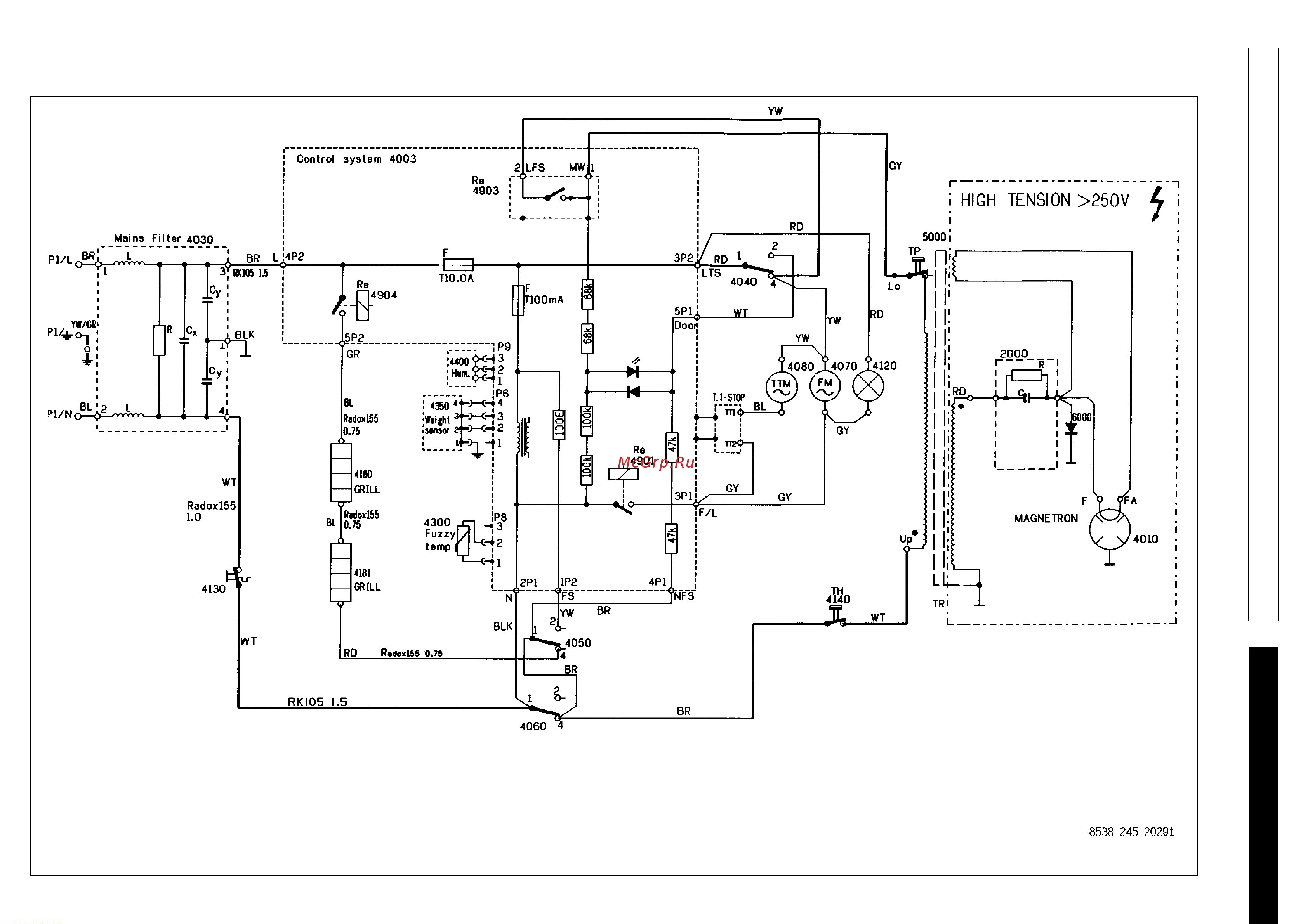

Wiring diagram
4003 Control system
4010 Magnetron
4030 Mainsfilter
4040 Secondary doorswitch
4050 Monitor doorswitch
4060 Primary doorswitch
OVEN IN OFF POSITION
WITH DOOR CLOSED
BL Blue
BLK Black
BR Brown
GY Grey
RD Red
WT White
YW Yellow
Y/G Yellow-Green
4070 Motor fan
4080 Motor turntable
4120 Oven lamp
4130 Thermostat oven
4140 Thermostat magnetron
4180 Heatingelement grill
4181 Heatingelement grill
2000 HT capacitor
4300 Sensor temperature
4350 Sensor weight
4400 Sensor humidity
5000 HT transformer
6000 HT diode
