№11 «Ремонт & Сервис» ноябрь 2002
58
● БЫТОВАЯ ТЕХНИКА
ренцию волны, проникшей внутрь материала уплотните
ля, и отраженной волны, выходящей из уплотнителя на
ружу. Благодаря этому уплотнитель служит интерферен
ционной ловушкой, надежно гасящей излучение.
Для того чтобы полностью исключить возможность
генерации микроволн при открытой дверце камеры, ис
пользуется набор дублирующих друг друга независимых

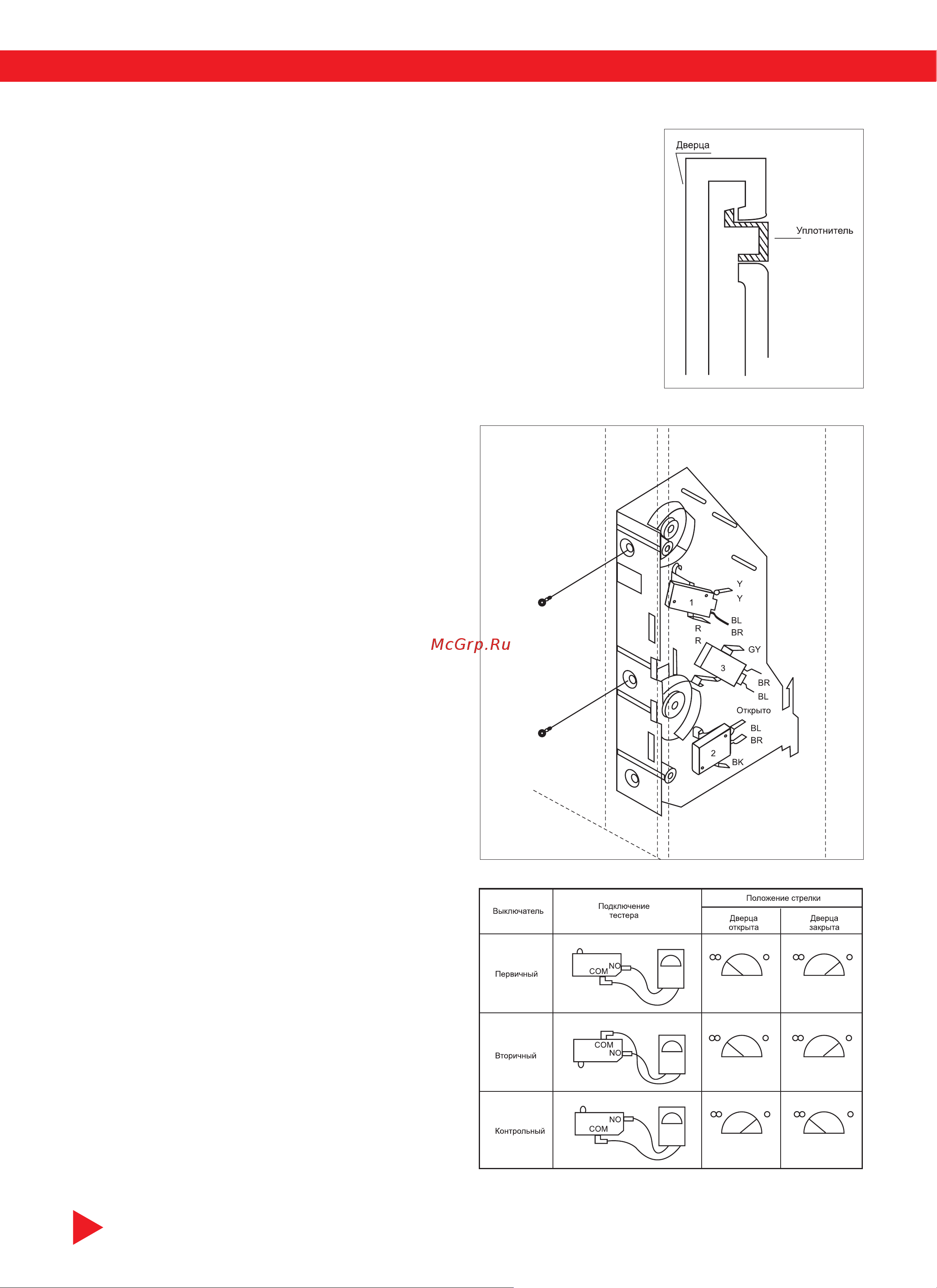

выключателей. Эти выключатели показаны на рис. 30,
где 1 — первичный, 2 — вторичный и 3 — контрольный
выключатели.
Первичный выключатель замыкается верхним контакт
ным штырем дверцы и разрывает цепь питания магнетро
на даже при небольшой неплотности закрытия дверцы.
Вторичный выключатель разрывает «нейтраль» цепи
питания магнетрона.
Контрольный выключатель служит для контроля ра
боты двух основных выключателей. Он расположен в це
пи, соединяющей «плюс» и «нейтраль», и переходит в
положение «закрыто» после того, как срабатывают (пе
реходят в положение «открыто») первичный и вторич
ный выключатели. Если любой из первых двух выключа
телей остается в положении «закрыто», когда в этом же
положении находится контрольный выключатель, про
исходит короткое замыкание, приводящее к расплавле
нию предохранителя и обесточиванию СВЧпечи. В этом
случае необходима замена всего блока выключателей.
Проверку цепи выключателя блокировки выполняют
после каждой замены выключателя, предварительно
убедившись в правильном его подсоединении.
Проверка
первичного и вторичного выключателей:
Отсоединив провода от выключателя, подключают
щупы тестера к «общей» (COM) и нормально открытой
(NO) клеммам выключателя.
Тестер должен показывать:
● что цепь разорвана — при открытой дверце СВЧпечи;
● что цепь замкнута — при закрытой дверце.
Проверка контрольного выключателя:
Отсоединив провода от выключателя, подключают
щупы тестера к «общей» (COM) и нормально закрытой
(NС) клеммам выключателя.
Тестер должен показывать:
● что цепь разорвана — при закрытой дверце СВЧпечи;
● что цепь замкнута — при открытой дверце СВЧпечи.
Порядок подключения тестера и положения стрелки
прибора при проверках выключателей показаны на
рис. 31.
Встраивание
микроволновых печей в кухонную мебель
Микроволновые печи Whirlpool могут быть встрое
ны в кухонную мебель. Необходимым для этого до
полнительным элементом является декоративная
рамка.
Установку производят в следующей последователь
ности:
1. Собирают четыре стороны нижнего основания, со
единив их между собой шурупами А, по два шурупа на
каждом углу (рис. 32, 1).
2. Устанавливают собранную раму в деревянный
шкаф по центру, убедившись, что передняя опора рамы
параллельна переднему
краю шкафа (рис. 32, 2).
3. Закрепляют раму
тремя шурупами В
(рис. 32, 3). Если высо
та проема отличается от
указанной на рисунке,
могут возникнуть про
блемы при навеске двер
цы шкафа или установке
духовки под СВЧпечью.
4. Оставшимися шу
рупами А соединяют
между собой три панели
воздуховода (рис. 32,
4).
Рис. 29
Рис. 30
Рис. 31
