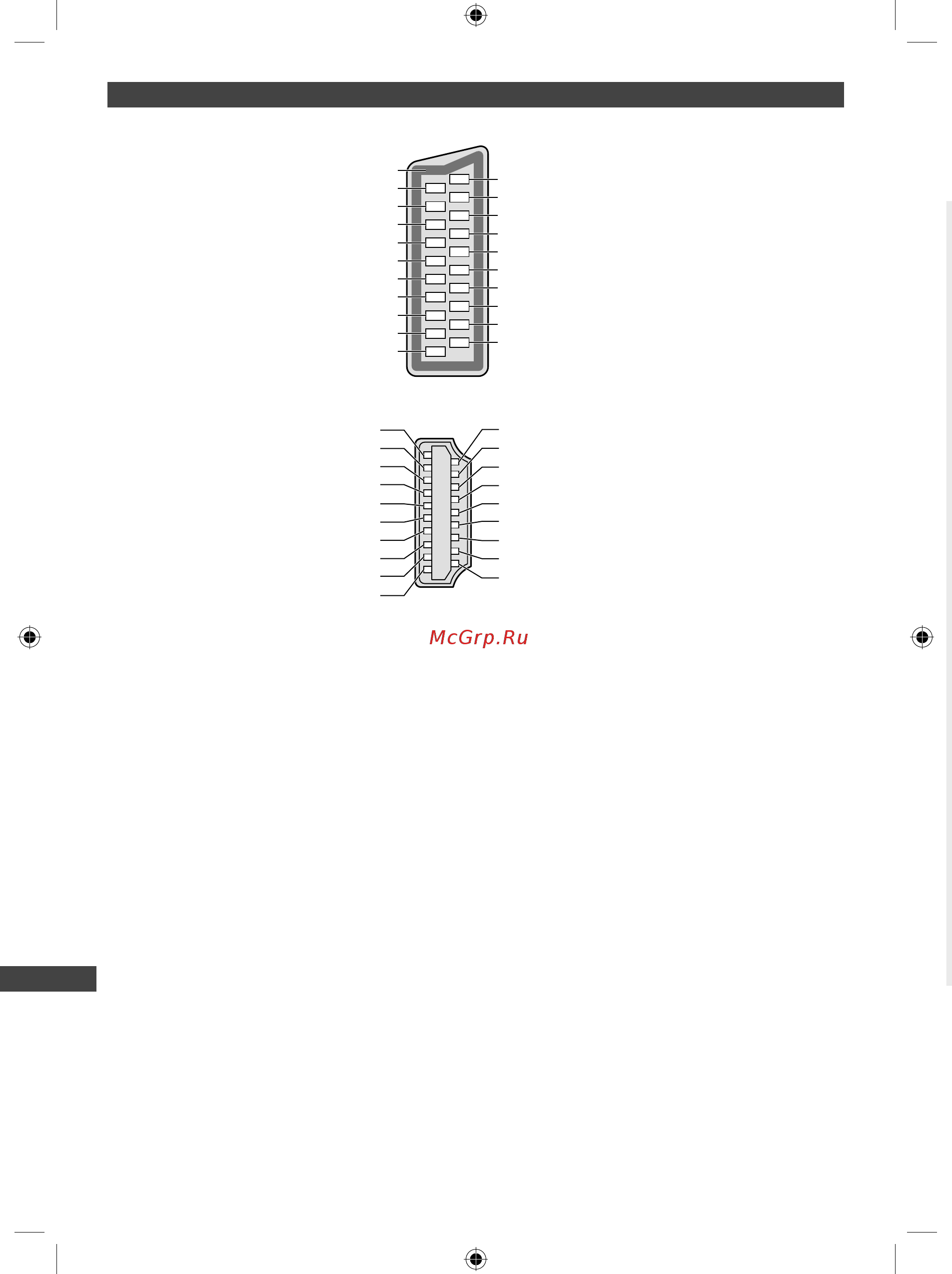

Информация о разъёмах SCART и HDMI
Разъем AV1 SCART (RGB, VIDEO)
Разъем земля 21
CVBS выход (видео)19
CVBS земля 17
Красный вход 15
Красный земля 13
Зеленый вход 11
Зеленый земля 9
Синий вход 7
Синий земля 5
Аудио выход (Л)3
Аудио выход (П)1
20 CVBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 --
10 Данные Q-Link
8 Состояние CVBS
6 Аудио вход (Л)
4 Аудио земля
2 Аудио вход (П)
Разъем HDMI
Детекторгорячегоподключения 19
Заземление DDC/CEC 17
Сигнал SCL 15
Сигнал CEC 13
Экран тактовой частоты сигнала TMDS
11
Сигнал TMDS Data0 9
Сигнал TMDS Data0+ 7
Экран сигнала TMDS Data1 5
Сигнал TMDS Data2 3
Сигнал TMDS Data2+ 1
18 Питание +5 В
16 Сигнал SDA
14 Вспомогательный
12 Тактовая частота TMDS
10 Тактовая частота TMDS+
8 Экран сигнала TMDS Data0
6 Сигнал TMDS Data1
4 Сигнал TMDS Data1+
2 Экран сигнала TMDS Data2
