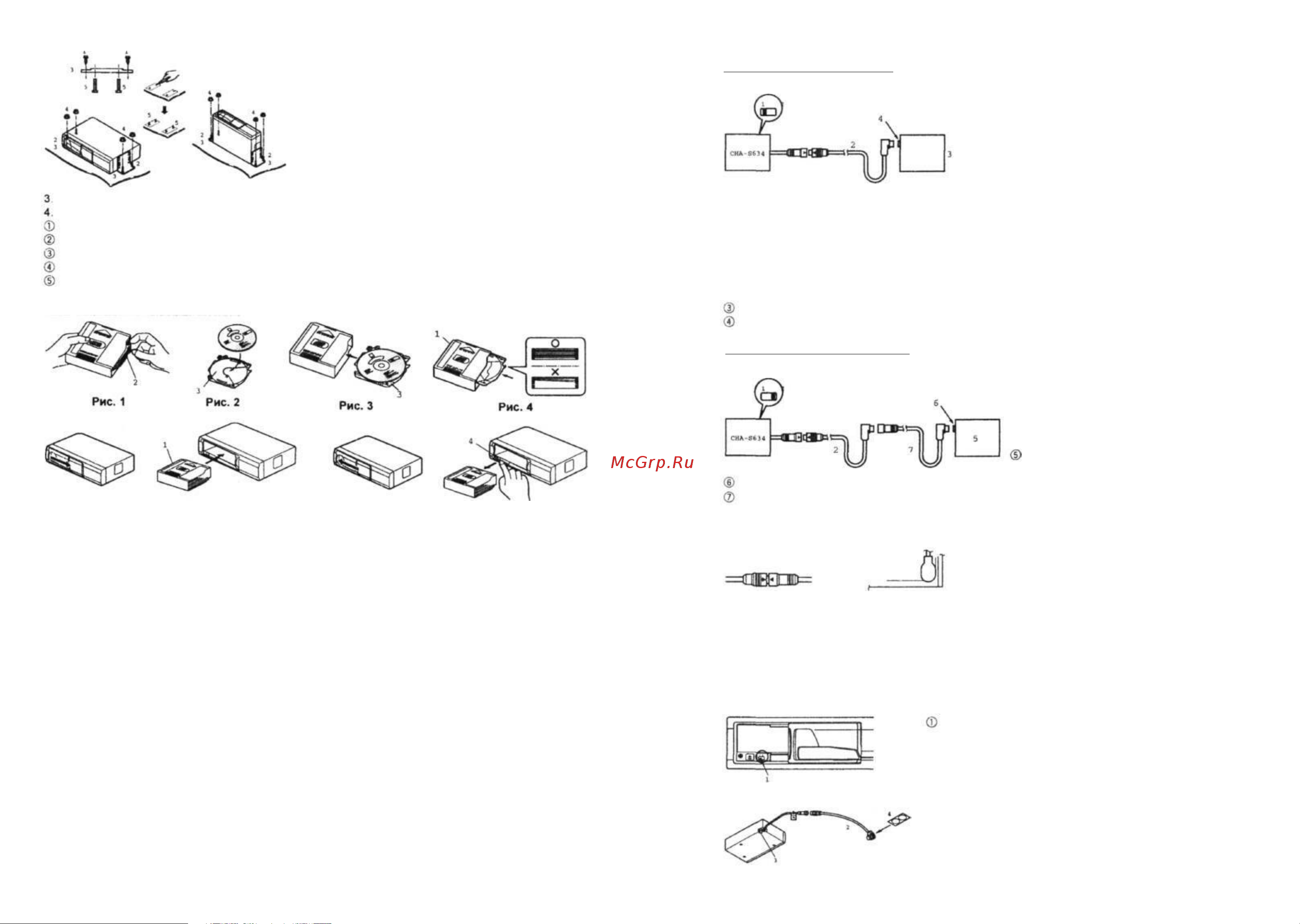

Монтаж с использованием опорных пластин для
напольного крепежа
1 Определите место монтажа, разместив чейнджер под
напольным покрытием.
2. Вначале вставьте шестигранные болты (М6 х 25) до
конца в отверстия в нижней части опорных крепежных
пластин Головки болтов должны быть утоплены в
отверстиях под опорной пластиной с тем, чтобы
пластина была ровно закреплена на полу. Затем
закрепите опорные пластины на полу, используя
шестигранные винты с буртиком (М5 х 15)
С помощью ножа сделайте крестообразный надрез в коврике для доступа к резьбовой части опорных пластин
Закрепите CD-чейнджер на напольном покрытии с помощью шестигранных гаек с буртиком (М6)
Винты с шестигранной головкой и буртиком (М5 х 15).
L-образные крепежные скобы.
Опорные пластины для напольного крепежа.
Шестигранные гайки с буртиком (Мб).
Шестигранные болты (М6 х 25).
Обращение с CD-магазином
Рис. 5
Рис.
6
Рис.
7
Рис.
8
Подготовка к воспроизведению
Перед началом эксплуатации CD-чейнджера зафузите диски в CD-магазин, придерживаясь приведенных
ниже указаний.
1 Для выемки лотка для диска (3) из CD-магазина оттяните рычажок (2) с помощью пальца (рис 1)
2 Загрузите по одному диску в каждый лоток (3)CD-магазина (не более 6 дисков). Проверьте, чтобы диски
были установлены в лотки печатной стороной вверх (рис. 2).
ПРИМЕЧАНИЕ:
Держите диски таким образом, чтобы не оставить отпечатков пальцев на их рабочей поверхности
(ознакомьтесь с разделом «Правильное обращение с дисками»).
При выемке лотка из CD-магазина удерживайте его аккуратно с тем, чтобы не выронить диск
3 Вставьте каждый лоток с диском до конца в CD-магазин (рис. 3).
Проверьте, чтобы были вставлены все 6 лотков, вне зависимости от наличия в них диска.
Во избежание заклинивания лотков вставляйте их строго по направляющим (рис. 4)
4. Откройте дверцу CD-магазина, сдвинув ее вправо до фиксации (рис. 5).
5. Вставляйте CD-магазин (1) до конца в чейнджер узкой стороной вперед до фиксации, как показано
на
рис.
6.
6. После загрузки CD-магазина (1) закройте его дверцу, сдвинув ее влево (рис. 7).
Предостережение:
Во избежание попадания в CD-магазин пыли, воды и примесей, содержащихся в выхлопных газах,
что отрицательно сказывается на работе чейнджера, держите дверцу CD-магазина постоянно
закрытой.
7. Для извлечения CD-магазина откройте дверцу CD-магазина и нажмите кнопку выброса (4) (рис 8)
Примечание:
Не прикладывайте силу при извлечении CD-магазина, пытаясь вынуть его вручную Это может
привести к поломке механизма CD-чейнджера.
10
• Подсоединения
Ai-NET подсоединение (рис. 3)
• Установка переключателя шины: положение «1»
Функция ALL M.I.X. (воспроизведение всех дисков в
случайном порядке) на данном чейнджере недоступна Кроме
того, в зависимости от подсоединенного головного устройства
могут быть недоступны отдельные МР 3 функции, например,
FOLDER UP/DOWN (выбор папок). За более подробной
информацией обращайтесь к разделу «Информация
относительно формата МР 3».
< Информация для покупателей, использующих головной аппарат с функцией установки диапазона
выбора файлов МР 3 >
Mini-BUS подсоединение (РИС. 4)
Установка переключателя шины: положение «2».
Отдельные МР 3 функции, например, FOLDER
UP/DOWN (выбор папок) на данном чейнджере
могут быть недоступны За более подробной
информацией обращайтесь к разделу
«Информация относительно формата МР 3»
Головной аппарат и т. п., совместимый с
системой Mini-BUS.
8-штырьковый входной разъем DIN.
M-BUS/Ai-NET переходник (КСА-130 В, приобретается дополнительно)
Предостережения при выполнении подсоединений
Рис. 5
Рис.6
Ai-NET кабель и кабель CHA-S634 (рис. 5)
При соединении совместите стрелки на разъемах
кабелей.
Совместимый с Ai-NET головной аппарат и Ai-NET
кабель (рис. 6)
Подсоединяйте Ai-NET кабель, как показано на схеме
• При подсоединении кабелей следуйте приведенным в данном разделе схемам.
Неправильные подсоединения могут стать причиной выхода аппаратуры из строя.
• Проверьте все кабели и внимательно прочтите пояснительные инструкции на наклейках.
(Только для мод. CHA-S624)
Переключатель цифрового/аналогового выхода
(рис.
1)
Данный переключатель используется для переключения
между цифровым и аналоговым выходами Для изменения
положения переключателя воспользуйтесь заостренным
предметом или заточенным карандашом.
1: аналоговый выход, 2: цифровой выход.
При работе с системами, не использующими цифровой выход,
переведите переключатель в положение «1»
Рис. 1
Рис. 2
Выбор диапазона МР 3 файлов возможен только в режимах повторного воспроизведения (REPEAT),
воспроизведения в случайном порядке (M.I.X.) и ознакомительного прослушивания (SCAN).
В обычном режиме чейнджер воспроизводит все файлы диска даже в случае выбора для диапазона МР
3 файлов установки «folder contents only» (только содержимое папки).
Головной аппарат и т. п., совместимый с Ai-NET.
Входной Ai-NET разъем.
