17Ru
Важно
• При установке данного устройства
в автомобиле, когда ключ
зажигания не находится в
положении ACC (аксессуар),
отсутствие подключения красного
кабеля к терминалу, который
фиксирует положение ключа
зажигания, может привести к
разрядке аккумулятора.
• Использование данного
устройства в условиях, отличных
от указанных, может привести к
пожару или неисправности.
– Автомобили с аккумуляторной
б
атареей 12 В и отрицательным
заземлением.
– Если выход динамика
и
спользуется 4 каналами,
используйте динамики
мощностью более 50 Вт
(максимальная входная
мощность) и сопротивлением от
4 Ω до 8 Ω (значение
сопротивления). Не используйте
для данного устройства
динамики с сопротивлением 1-3
Ω.
–Когда выход заднего динамика
исп
ользуется сабвуфером с
сопротивлением 2 Ω,
используйте динамики более 70
Вт (максимальная входная
мощность).
* См. подключения для выбора
с
оответствующего способа
подключения.
• Во
избежание короткого
замыкания, перегрева или
неисправности соблюдайте
следующие указания.
–Перед установкой отключите
отрицател
ьную клемму батареи.
–Закрепите провода с помощью
заж
имов для кабелей или
клейкой ленты. Оберните
клейкую ленту вокруг проводов,
которые касаются металлических
частей, для защиты проводов.
–Уберите все кабели подальше от
движ
ущихся частей, таких как
рычаг переключения передач и
направляющие сидений.
– Уберите кабели подальше от мест
с
повышенной температурой,
например печки.
– Не подключайте желтый кабель к
батаре
и путем просовывания его
через отверстие в двигательный
отсек.
– Заклейте неподключенные
разъ
емы кабеля изолентой.
Подключения/Установка
Подключения
В положении
ACC
Вне положения
ACC
–Не укорачивайте кабели.
–Не нарушайте изоляцию кабеля
питания данного устройства для
питания других устройств.
Емкость кабеля является
ограниченной.
–Используйте плавкий
пр
едохранитель
соответствующего номинала.
–Не замыкайте отрицательный
кабел
ь динамиков
непосредственно на землю.
–Не связывайте вместе
о
трицательные кабели
нескольких динамиков.
• К
огда устройство включено,
сигналы управления отправляются
по синему/белому кабелю.
Подключите данный кабель к
удаленному управлению системой
внешнего усилителя или
терминалу релейного управления
автоматической антенны
автомобиля (макс. 300 мА, 12 В
пост. тока). Если автомобиль
оснащен антенной, встроенной в
лобовое стекло, подключите ее к
терминалу питания антенного
усилителя.
• Н
икогда не подключайте синий/
белый провод к терминалу
питания внешнего усилителя.
Также никогда не подключайте его
к терминалу питания
автоматической антенны. В
противном случае это может
привести к протеканию батареи
или ее неисправности.
• Че
рный кабель заземлен. Кабели
заземления для данного
устройства и другое оборудование
(особенно устройства высокого
напряжения, например усилители)
необходимо подключать отдельно.
В противном случае случайное
отключение может привести к
пожару или неисправности.
• Графиче
ский символ на
изделии означает постоянный ток.
• Ф
ункция и аудионастройки,
отличные от настройки
предварительных выводов RCA,
сохраняются в памяти, если
устройство отключено от
источника питания.

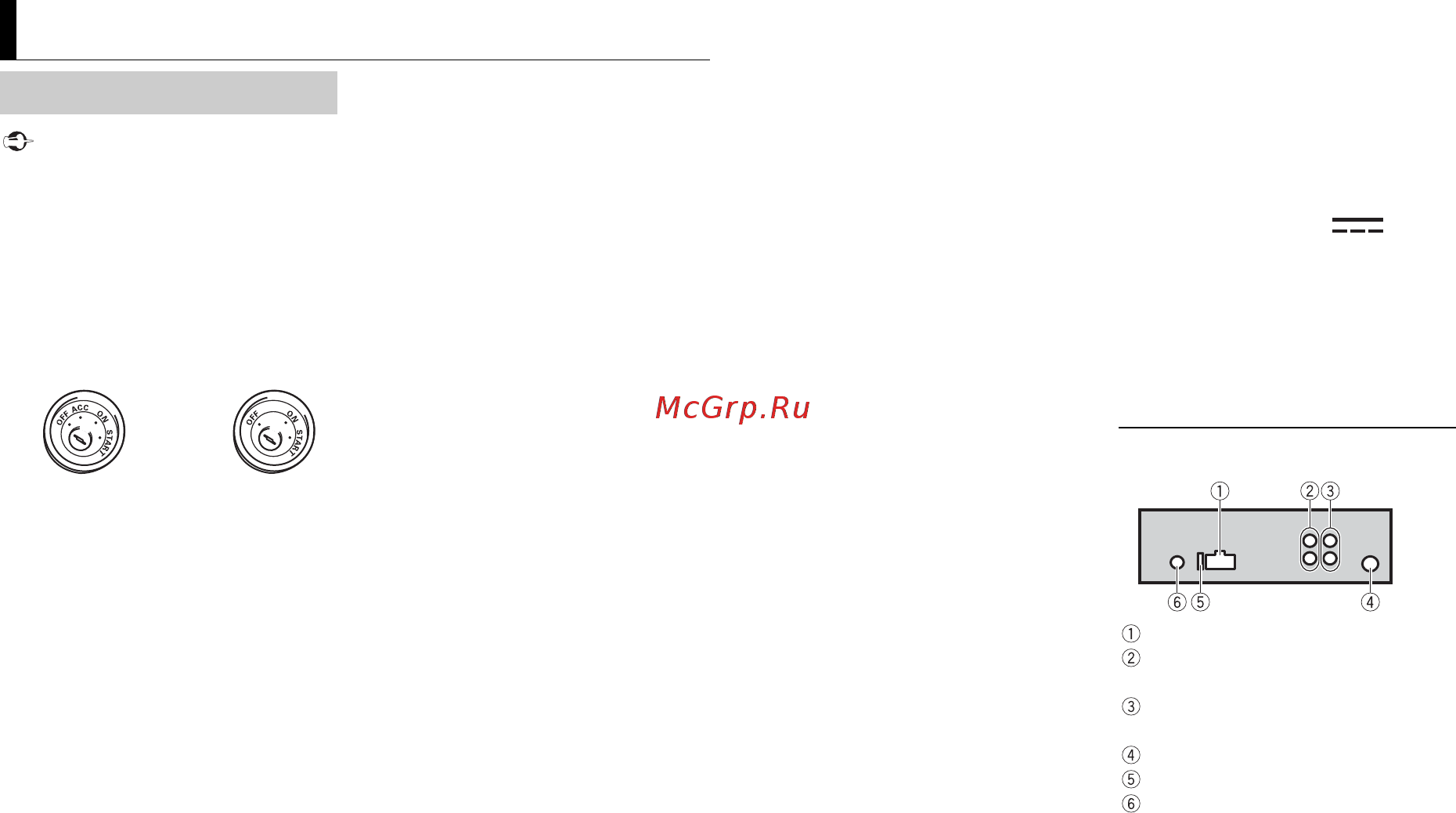

Данное устройство
Вход шнура питания
Задний выход или выход
сабвуфера
Передний выход (только для
MVH-S110UI/S11UI/S110UIG)
Вход для антенны
Предохранитель (10 A)
Вход для проводного пульта ДУ
(только для MVH-S110UI/S11UI/
S110U
IG)
Сюда можно подключить
п
роводной адаптер ДУ
(приобретается отдельно).
